CH20M22 B BUS BK/OR 2010

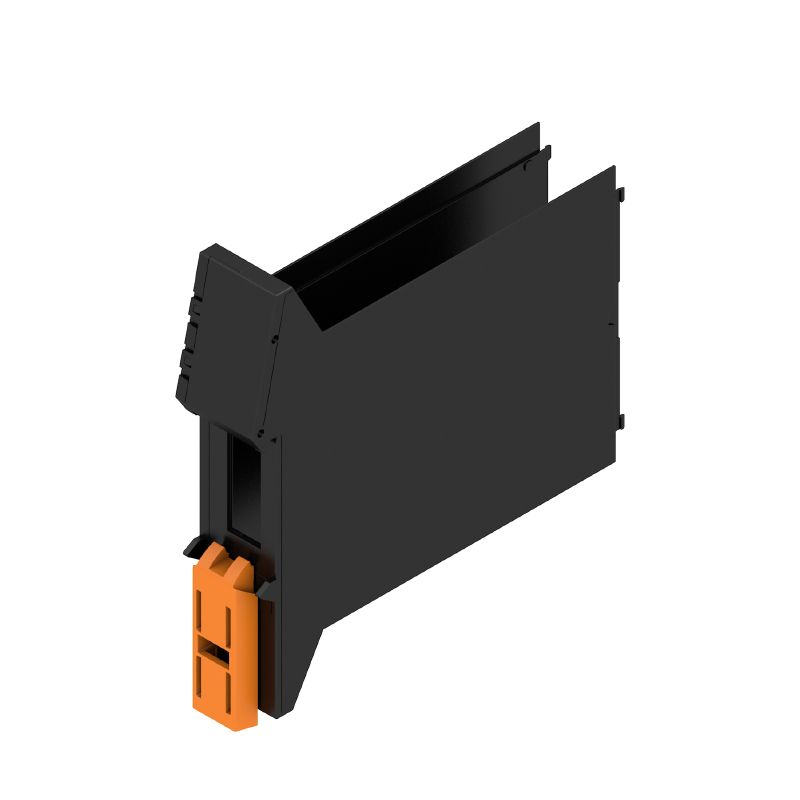

Zdjęcie produktu
CH20M22 B BUS BK/OR 2010
Zdjęcie produktu
CH20M22 B BUS BK/OR 2010
Zaleta produktu
Element bazowy z wycięciem BUS
CH20M22 B BUS BK/OR 2010
Rysunek wymiarowy

CH20M22 B BUS BK/OR 2010

Carcasa modular, OMNIMATE Housing - Serie CH20M negro, Base, Rebaje en la zona del pie del retén para contacto BUS, Anchura: 22.5 mm

N.º de artículo 1177000000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 4 Productos relacionados 7
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material General data Propiedades del ensamblaje Controles mecánicos Ensayos térmicos Características de componente Diseño - Requisitos IN Opciones de individualización Indicación importante Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
Carcasa modular, OMNIMATE Housing - Serie CH20M negro, Base, Rebaje en la zona del pie del retén para contacto BUS, Anchura: 22.5 mm
Código
1177000000
Tipo
CH20M22 B BUS BK/OR 2010
GTIN (EAN)
4032248970360
Cantidad
10 Pieza

Dimensiones y pesos

Profundidad
108 mm
Profundidad (pulgadas)
4,252 inch
Altura
109,3 mm
Altura (pulgadas)
4,303 inch
Anchura
22,5 mm
Anchura (pulgadas)
0,886 inch
Peso neto
39 g

Temperaturas

Temperatura ambiente
-25 °C…85 °C
Gama de temperaturas de servicio
-40...120 ℃
Humidity
5 - 93 % de humedad relativa, Tu = 40 °C, sin condensación

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Grado inflamabilidad según UL 94
V-0
Grupo de materiales aislantes
I
Komparativní index sledování (CTI)
600 ≤ CTI
Materiales aislantes
PA 66 GF 30
Provedení povrchu
no probado
Základní materiál
Plástico

General data

Barevný
negro
Colour chart (similar)
RAL 9011
Encapsulation option
No
Nosná lišta
TS 35
Stupeň krytí
IP20 en funcionamiento

Propiedades del ensamblaje

Number of slots for female connectors of the mounted assembly, max.
6
PCB 개수, 최대
1
Numero di livelli di collegamento, max.
3
Number of poles, max.
24
Height of components on the PCB, max.
16,1 mm
PCB 어셈블리 유형
doble cara

Controles mecánicos

De conformidad con la norma
DIN EN 61373:1999 (choque y vibración)
Condiciones de control
Instalación de cinco cajas en fila
200 g de peso adicional en la placa de circuitos impresos
Ejes probados
X
Y
Z
Control de impacto
  • Consejos de prueba generales:
    Todas las pruebas mecánicas se han realizado en un espacio de pruebas o teniendo en cuenta las normas aplicables. Los resultados especificados no sustituyen las pruebas de homologación correspondientes. Solo son valores orientativos.
  • Categoría de control:
    1
  • Número de impactos por eje:
    3 en dirección positiva y negativa
  • Duración de impacto:
    30 ms
  • Aceleración horizontal:
    30 m/s²
  • Aceleración vertical:
    30 m/s²
  • Aceleración longitudinal:
    50 m/s²
Control de vibración
  • Categoría de control:
    1B
  • Duración del control:
    5 horas por eje
  • Aceleración efectiva:
    7,9 m/s²

Ensayos térmicos

Controles térmicos
  • Consejos de prueba generales:
    Todas las pruebas térmicas se han realizado en un espacio de pruebas o teniendo en cuenta las normas aplicables. Los resultados especificados no sustituyen las pruebas de homologación correspondientes. Solo son valores orientativos.
  • Condiciones de control:
    Instalación de tres cajas en fila - Sin separación
  • Ejes de control:
    horizontal
  • Temperatura ambiente:
    70 °C
  • Disipación de energía, máx.:
    1,9 W
  • Temperatura ambiente:
    60 °C
  • Disipación de energía, máx.:
    2,35 W
  • Temperatura ambiente:
    40 °C
  • Disipación de energía, máx.:
    3,4 W
  • Temperatura ambiente:
    20 °C
  • Disipación de energía, máx.:
    4,5 W

Características de componente

Color de pie acoplable
naranja
Escotadura en área de pie acoplable como preparación para
Contacto de bus
¡Contacto no incluido!
Número de niveles de conexión, máx.
3

Diseño - Requisitos IN

Grosor de la placa de circuito impreso
1,6 mm
Tolerancia del contorno del circuito impreso
±0,1 mm
Tolerancia del espesor de la placa c.i.
±0,15 mm

Opciones de individualización

Colores alternativos
Más bajo pedido
Posibilidad de etiquetado específico del cliente
Sí
Posibilidades de procesamiento
Procesamiento láser
Proceso de pedido específico del cliente
Consulte la directriz bajo descargas

Indicación importante

Información de producto
El contorno de la placa de circuitos y las zonas restringidas, entre otros muchos datos de diseño de la placa de circuitos, pueden encontrarse en la categoría de tecnología de conexión, debajo de los conectores macho correspondientes, en las descargas.

Clasificaciones

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
