特性

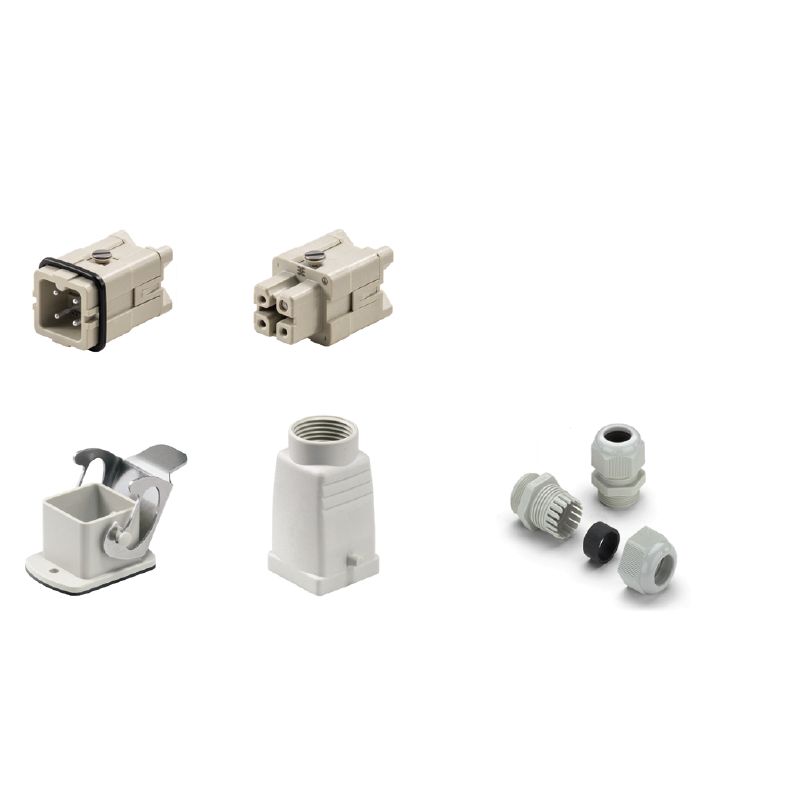

| 版本 | RockStar® HDC - 套件-重载接插件, 装置, HA, 产品外形尺寸: 1, 电极: 3, 螺钉联接, 400 V, 16 A, PG 11 |
| 订货号 | 1712570000 |
| 类型 | HDC-KIT-HA 03.301 |
| GTIN (EAN) | 4008190947798 |
| 数量 | 1 PC |
| 净重 | 97 g |
| 温度限值 | -30 °C ... 80 °C |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| 系列 | HA |
| 防护等级 | IP65 (接插后) |
| BG | 1 |
| 上方输入电缆数量 | 1 |
| 产品外形尺寸 | 1 |
| 电缆接头尺寸 | PG 11 |
| 联接类型 | 螺钉联接 |
| 颜色 (RAL) | RAL 7035 |
| BG | 1 |
| PE 连接类型 | 螺钉联接 |
| 产品外形尺寸 | 1 |
| 回路数 | 3 |
| 材料 | 塑料材质 |
| 电缆接头 | PG 11 |
| 系列 | HA |
| 额定电压 (DIN EN 61984) | 400 V |
| 额定电流 (DIN EN 61984) | 16 A |
| BG | 1 |
| 主触点的最大拧紧扭矩 | 0.55 Nm |
| 主触点的最小拧紧扭矩 | 0.5 Nm |
| 产品外形尺寸 | 1 |
| 最大压接面积 | 2.5 mm² |
| 最小压接面积 | 0.5 mm² |
| 材料 | 塑料材质 |
| 联接类型 | 螺钉联接 |
| 认证/证书/一致性声明 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102296) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1712570000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1712570000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | 一致 |
