特性
版本 | 模块, 250 V, 10 A, 回路数: 42, 冷压联接, 插座, 所需插槽数: 2 |
订货号 | 3011310000 |

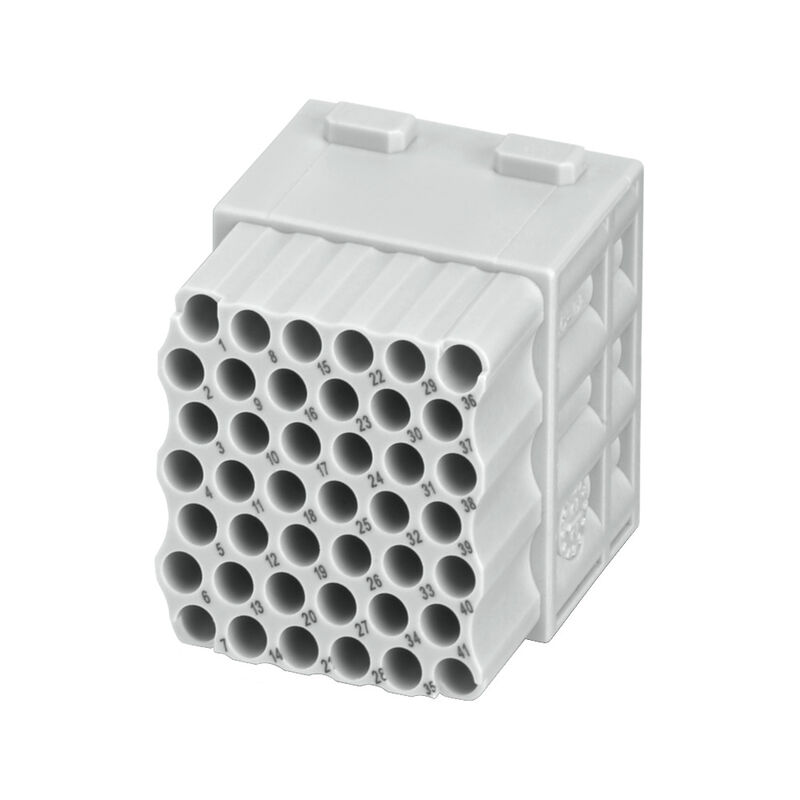

类型 | HDC MHD 42 FC |
GTIN (EAN) | 4099986916890 |
数量 | 1 PC |

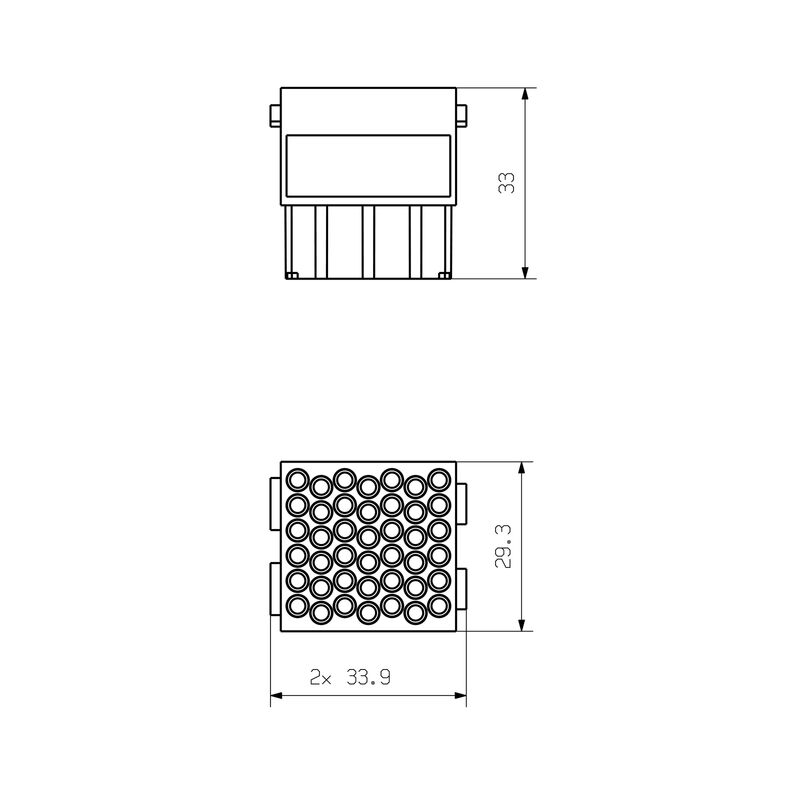

深 | 34 mm |
深度 (英寸) | 1.339 inch |
高度 | 39.3 mm |
高度 (英寸) | 1.547 inch |
宽度 | 29.2 mm |
宽度 (英寸) | 1.15 inch |
净重 | 30.4 g |
温度限值 | -40 °C ... 125 °C |
RoHS 合规状态 | 合规,无例外 |
REACH SVHC | No SVHC above 0.1 wt% |
回路数 | 42 |
型号 | 插座 |
所需插槽数 | 2 |
按照 UL/CSA 额定电压 | 600 V |
插拔次数 | ≥ 500 |
材料 | 聚碳酸酯,玻璃纤维增强 |
污染等级 | 3 |
系列 | ModuPlug |
绝缘强度 | 1012 Ω |
过压等级 | III |
阻燃等级符合 UL 94 | V-0 |
额定冲击电压 (DIN EN 61984) | 4 kV |
额定电压 (DIN EN 61984) | 250 V |
额定电流 (DIN EN 61984) | 10 A |
PE 连接类型 | 模块框架的螺钉联接 |
导线最大压接面积 AWG | AWG 14 |
导线最小压接面积 AWG | AWG 26 |
最大压接面积 | 2.5 mm² |
最小压接面积 | 0.14 mm² |
联接类型 | 冷压联接 |
额定连接下的裸线长度 | 8 mm |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322649) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002312 |
ETIM 7.0 | EC002312 |
ETIM 8.0 | EC000438 |
ETIM 9.0 | EC000438 |
ECLASS 9.0 | 27-44-02-92 |
ECLASS 9.1 | 27-44-02-18 |
ECLASS 10.0 | 27-44-02-92 |
ECLASS 11.0 | 27-44-02-92 |
ECLASS 12.0 | 27-44-02-92 |
ECLASS 13.0 | 27-44-02-92 |
ECLASS 14.0 | 27-44-02-92 |
认证 | ![UR](/picture/UR.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
UR 证书号 | E310075 |
