特性
| 版本 | 信号模块, 500 V, 16 A, 回路数: 6, PUSH IN 带执行器, 插座, 所需插槽数: 1 |
| 订货号 | 2748430000 |

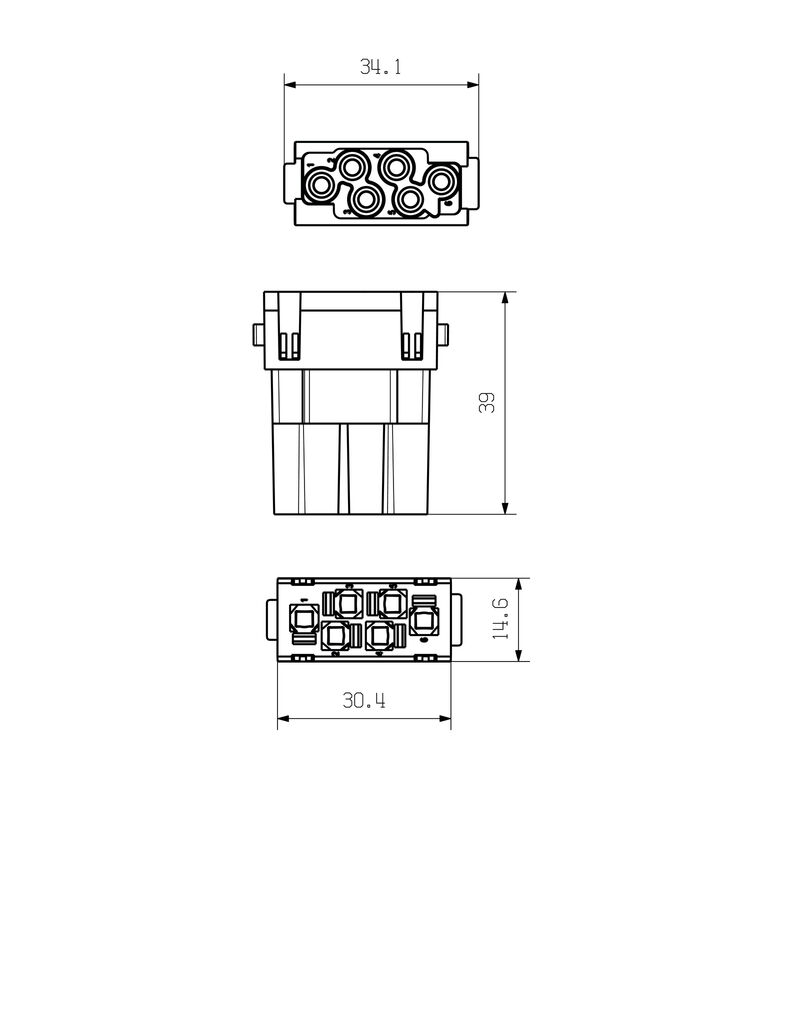

| 类型 | HDC MHE 6 FP |
| GTIN (EAN) | 4050118890860 |
| 数量 | 1 PC |
| 深 | 34 mm |
| 深度 (英寸) | 1.339 inch |
| 高度 | 39 mm |
| 高度 (英寸) | 1.535 inch |
| 宽度 | 34.1 mm |
| 宽度 (英寸) | 1.343 inch |
| 净重 | 17 g |
| 温度限值 | -40 °C ... 125 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 回路数 | 6 |
| 型号 | 插座 |
| 所需插槽数 | 1 |
| 插拔次数 | ≥ 500 |
| 材料 | 聚碳酸酯 |
| 污染等级 | 3 |
| 系列 | ModuPlug |
| 过压等级 | III |
| 阻燃等级符合 UL 94 | V-0 |
| 额定冲击电压 (DIN EN 61984) | 6 kV |
| 额定电压 (DIN EN 61984) | 500 V |
| 额定电流 (DIN EN 61984) | 16 A |
| PE 连接类型 | 模块框架的螺钉联接 |
| 导线最大压接面积 AWG | AWG 14 |
| 导线最小压接面积 AWG | AWG 20 |
| 最大压接面积 | 2.5 mm² |
| 最小压接面积 | 0.5 mm² |
| 联接类型 | PUSH IN 带执行器 |
| 额定连接下的裸线长度 | 10 mm |
| 认证/证书/一致性声明 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188707) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748430000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UR 证书号 | E310075 |
配件
插接件重载接插件RockStar® ModuPlug框架尺寸 6 (16B)，4 插槽标准型
插接件重载接插件RockStar® ModuPlug框架尺寸 8 (24B)，6 插槽带长导销
插接件重载接插件RockStar® ModuPlug框架尺寸 4 (10B)，3 插槽标准型
插接件重载接插件RockStar® ModuPlug框架尺寸 3 (06B)，2 插槽带短导销
插接件重载接插件RockStar® ModuPlug框架尺寸 8 (24B)，6 插槽带短导销
插接件重载接插件RockStar® ModuPlug框架尺寸 4 (10B)，3 插槽带短导销
插接件重载接插件RockStar® ModuPlug框架尺寸 3 (06B)，2 插槽带长导销
插接件重载接插件RockStar® ModuPlug框架尺寸 6 (16B)，4 插槽带长导销
插接件重载接插件RockStar® ModuPlug框架尺寸 6 (16B)，4 插槽带短导销
插接件重载接插件RockStar® ModuPlug框架尺寸 4 (10B)，3 插槽带长导销
插接件重载接插件RockStar® ModuPlug框架尺寸 3 (06B)，2 插槽标准型
插接件重载接插件RockStar® ModuPlug框架尺寸 8 (24B)，6 插槽标准型
配合件
-
商品编号:2748420000包装单位:1 PC
信号模块, 500 V, 16 A, 回路数: 6, PUSH IN 带执行器, 插针式, 所需插槽数: 1
-
插接件重载接插件RockStar® ModuPlug模块电气模块
是…的配合件
-
商品编号:2748420000包装单位:1 PC
信号模块, 500 V, 16 A, 回路数: 6, PUSH IN 带执行器, 插针式, 所需插槽数: 1
-
插接件重载接插件RockStar® ModuPlug模块电气模块
