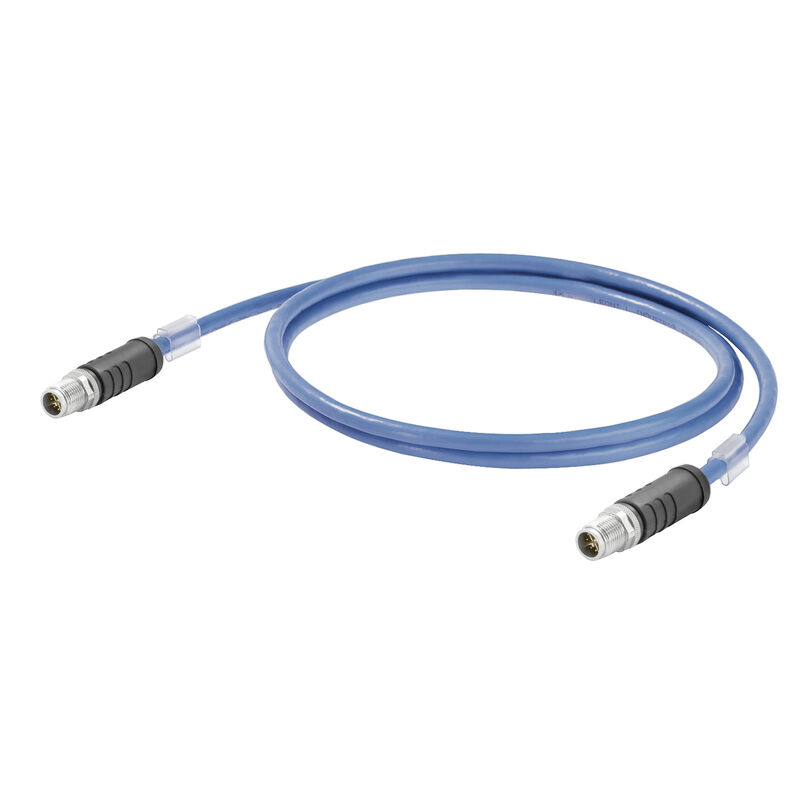

Câble système, M12 type X IP 67 mâle droit, M12 type X IP 67 mâle droit, Cat.6A / Class EA (ISO/IEC 11801 2010), Radox EM 104, 30 m

Référence produit 2464200300
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Autres produits de la même gamme 14
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Normes de câble Normes générales Normes Constitution du câble Propriétés électriques du câble Propriétés mécaniques et des matériaux du câble Mâle gauche Mâle droite Classifications Agréments

Informations générales de commande

Version
Câble système, M12 type X IP 67 mâle droit, M12 type X IP 67 mâle droit, Cat.6A / Class EA (ISO/IEC 11801 2010), Radox EM 104, 30 m
Référence
2464200300
Type
IE-C6GB8RB0300XCSXCS-E
GTIN (EAN)
4050118478945
Qté.
1  Pièce

Dimensions et poids

Longueur
30  m
Longueur (pouces)
1 181,102  inch
Poids net
2 652  g

Températures

Température de fonctionnement
-50 °C...70 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Normes de câble

Contenu en farine
selon EN 60684-2 section 45.2
Contenu en hydrogènes halogénés
selon EN-50267-2-1
Corrosivité par les gaz d'incendie
selon IEC 60754-2
Densité de fumée
selon BS 6853 annexe D
selon IEC 61034-2
Selon UL1685, 12 (FT4 exp.)
Gaz nocifs
selon BS 6853 annexe B
Ignifugeage dans les véhicules sur rails
According to EN 45545, HL1 - HL3
Selon DIN 5510 1-4
According to UNI CEI 11170, LR1-LR4
Selon NFPA 130
Selon BS 6853, GM/RT 2130, la,lb, II
Selon NF F16-101, A1, A2, B
Propagation verticale des flammes aux faisceaux de câbles
selon CEI 60332-1-2
EN 50305
selon IEC 60332-3-25 D
selon BS 6853 annexe D
Selon NF C32-070, 2.1
Selon NF C32-070, 2.2
Selon UL1685, 12 (FT4 exp.)
selon EN 50266

Normes générales

Norme de connecteur
CEI 61076-2-109

Normes

Contenu en farine
selon EN 60684-2 section 45.2
Contenu en hydrogènes halogénés
selon EN-50267-2-1
Corrosivité par les gaz d'incendie
selon IEC 60754-2
Densité de fumée
selon BS 6853 annexe D
selon IEC 61034-2
Selon UL1685, 12 (FT4 exp.)
Gaz nocifs
selon BS 6853 annexe B
Ignifugeage dans les véhicules sur rails
According to EN 45545, HL1 - HL3
Selon DIN 5510 1-4
According to UNI CEI 11170, LR1-LR4
Selon NFPA 130
Selon BS 6853, GM/RT 2130, la,lb, II
Selon NF F16-101, A1, A2, B
Norme de connecteur
CEI 61076-2-109
Propagation verticale des flammes aux faisceaux de câbles
selon CEI 60332-1-2
EN 50305
selon IEC 60332-3-25 D
selon BS 6853 annexe D
Selon NF C32-070, 2.1
Selon NF C32-070, 2.2
Selon UL1685, 12 (FT4 exp.)
selon EN 50266

Constitution du câble

Blindage
S/FTP
Brins
7
Couleur de la gaine
bleu
Diamètre de l#92isolation
1,35  mm
Diamètre de la gaine, max.
8,6  mm
Diamètre de la gaine, min.
7,6  mm
Matériau de la gaine
Radox EM 104
Section
4*2*AWG24/7 - 4*2*0.2 mm²

Propriétés électriques du câble

Catégorie
Cat.6A / Class EA (ISO/IEC 11801 2010)
Vitesse de transmission
10 Gbit/s

Propriétés mécaniques et des matériaux du câble

Corrosivité par les gaz d'incendie
selon IEC 60754-2
Densité de fumée
selon BS 6853 annexe D
selon IEC 61034-2
Selon UL1685, 12 (FT4 exp.)
Halogène
Sans halogène, selon CEI 60754-2
Rayon de courbure min, multiple
4 x diamètre du câble
Résistance à la flamme
einfügen EN60332
Tenue aux frottements
très bon
Tenue aux huiles
Oui

Mâle gauche

Prise de raccordement à gauche
M12, Codage X, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle droite

Prise de raccordement à droite
M12, Codage X, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé

Classifications

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08

Agréments

ROHS
Conforme
