工业无线接入点 IE-WL-VL-AP-BR-CL-US

下载技术数据页

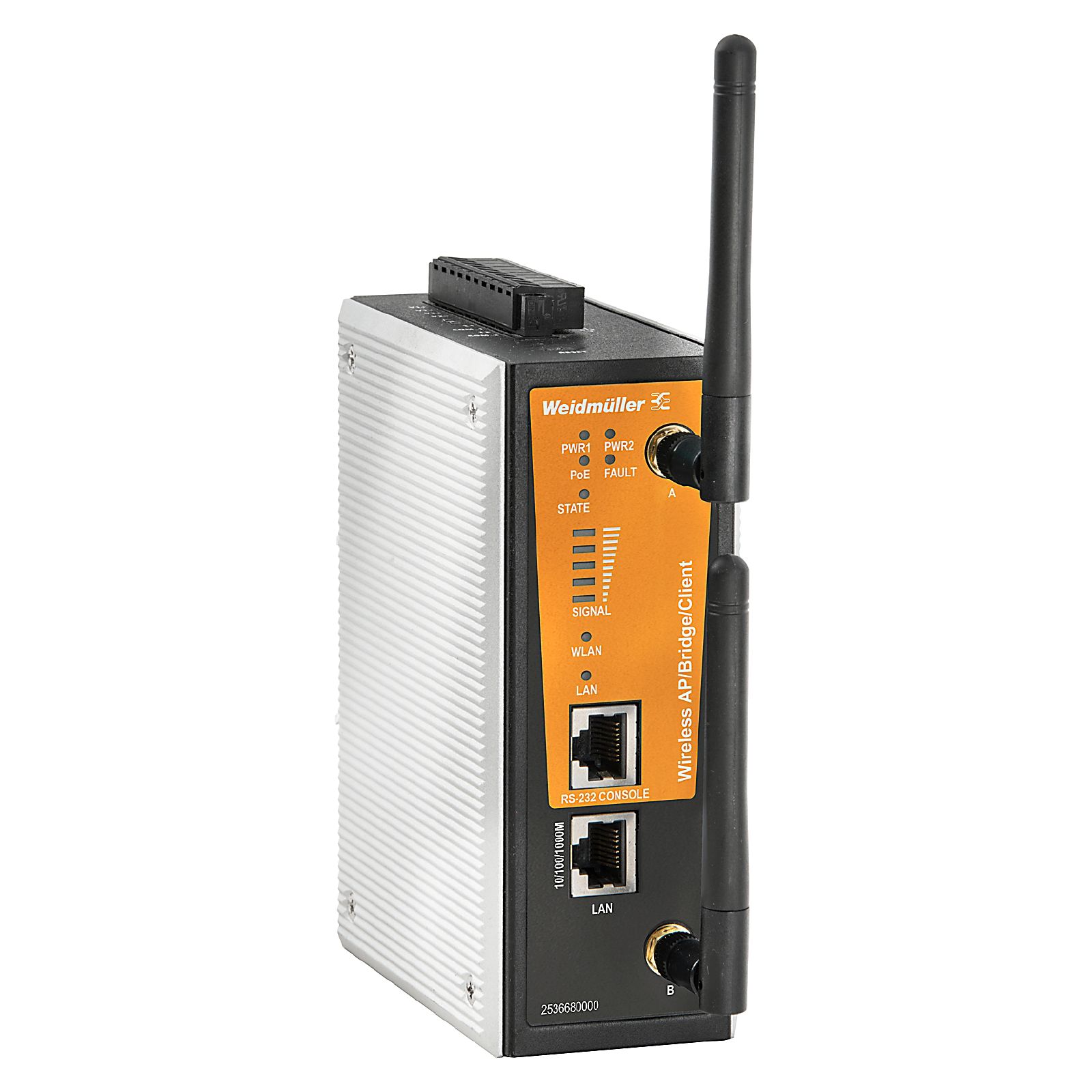

工业无线接入点 IE-WL-VL-AP-BR-CL-US

无线接入点/桥接/客户端, IEEE 802.11 a/b/g/n，美国型号, IP30, -25 °C...60 °C

商品编号 2536700000

特性

通用订货数据

版本	无线接入点/桥接/客户端, IEEE 802.11 a/b/g/n，美国型号, IP30, -25 °C...60 °C
订货号	2536700000
类型	IE-WL-VL-AP-BR-CL-US
GTIN (EAN)	4050118548716
数量	1 PC

尺寸和重量

深	105 mm
深度 (英寸)	4.134 inch
高度	135 mm
高度 (英寸)	5.315 inch
宽度	52.7 mm
宽度 (英寸)	2.075 inch
净重	880 g

存储温度	-40 °C...85 °C
工作温度	-25 °C...60 °C
湿度	5 至 95% （无凝结）

环保产品合规

REACH SVHC	Lead 7439-92-1
SCIP	9229992a-00b9-4096-8962-200a7f33e289
RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	6c, 7a, 7cI

EMC 标准	EN 61000-6-2 EN 61000-6-4 CISPR 22 FCC Part 15B Class B IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8
冲击	符合 IEC 60068-2-27 标准
安全标准	SELV 符合 EN 62368-1 UL 60950-1
振动	符合 IEC 60068-2-6 标准
无线电信号	EN 301 489-1/17 EN 300 328 EN 301893 TELEC FCC ID SLE-WAPN008
防爆区域	UL/cUL，I 级 2 区，A、B、C 和 D 组 ATEX 2 区 Ex nA IIC T4 Gc

最低存放温度.	-40 °C
最低操作温度	-25 °C
最高存放温度	85 °C
最高操作温度	60 °C
湿度	5 至 95% （无凝结）

质保期

5年

LED	PWR1 PWR2 PoE FAULT STATE SIGNAL WLAN LAN
RJ45 端口	10/100/1000BaseT(X) 自动调整速率全/半双工模式自动 MDI/MDI-X 联接
功能复位输入按钮	恢复出厂设置
告警触点	1 个继电器输出，载流量 7A@24V DC
扩展天线接口	2x RP-SMA 插孔式 500 V 绝缘
控制接口	RS-232 (RJ45-接插件)
数字输入端	2路接地隔离输入 +13 到 +30 V 用于逻辑 “1” -30 到 +3 V 用于逻辑 “0” 最大输入电流：8 mA
标准天线	2 dBi 全向性双频天线，RP-SMA （反向插头）

MTBF	符合标准: Telcordia SR-332 工作时间（小时），分钟: 570,854 h

供电电压	24 V DC 2 个冗余输入端或 48 V DC 以太网供电 (IEEE 802.3af)
供电电压范围	电压类型: 直流电电压，最小: 12 V 电压，最大: 48 V
功耗	7.2 W
反向电路保护	有
电流消耗	0.6 A @ 12 V DC 0.15 A @ 48 V DC
联接类型	1 个可拆卸的10回路接线端子 500 V 绝缘

外壳基本材料	金属材质
安装方式	DIN 导轨
防护等级	IP30

支持的协议	Proxy ARP DNS SNMP DHCP VLAN STP/RSTP LLDP HTTP HTTPS IP ICMP SNTP TCP UDP Radius
标准	IEEE 802.11 a/b/g/n 用于无线局域网 IEEE 802.11i, 无线安全 IEEE 802.3 for 10BaseT IEEE 802.3u, 针对 100BaseT(X) IEEE 802.3ab, 针对1000BaseT(X) IEEE 802.3af, 以太网供电 IEEE 802.1D, 生成树协议 IEEE 802.1w, 快速STP IEEE 802.1Q, VLAN标记

WLAN 传输速度	标准: IEEE 802.11b 最大: 11 Mbps 最小: 1 Mbps 标准: IEEE 802.11a/g 最大: 54 Mbps 最小: 6 Mbps 标准: IEEE 802.11n 最大: 300 Mbps 最小: 6.5 Mbps
传输速率	802.11b: 1, 2, 5,5, 11 MBit/s 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 MBit/s 802.11n：6.5 至 300 MBit/s
发送功率	802.11b：类型 26±1.5 dBm @ 1 MBit/s，类型 26±1.5 dBm @ 2 MBit/s，类型 26±1.5 dBm @ 5.5 MBit/s，类型 25±1.5 dBm @ 11 MBit/s 802.11g：类型 23±1.5 dBm 至 6 到 24 MBit/s，类型 23±1.5 dBm @ 36 MBit/s，类型 19±1.5 dBm @ 48 MBit/s，类型 18±1.5 dBm @ 54 MBit/s 802.11a：类型 23±1.5 dBm @ 6 至 24 MBit/s，类型 21±1.5 dBm @ 36 MBit/s，类型 20±1.5 dBm @ 48 MBit/s，类型 18±1.5 dBm @ 54 MBit/s 802.11n (2.4 GHz)：类型 23±1.5 dBm @ MCS0/8 20 MHz，类型 18±1.5 dBm @ MCS7/15 20 MHz，类型 23±1.5 dBm @ MCS0/8 40 MHz，类型 17±1.5 dBm @ MCS7/15 40 MHz 802.11n (5 GHz)：类型 23±1.5 dBm @ MCS0/8 20 MHz，类型 18±1.5 dBm @ MCS7/15 20 MHz，类型 23±1.5 dBm @ MCS0/8 40 MHz，类型 17±1.5 dBm @ MCS7/15 40 MHz
工作频道（中频段）	美国：2.412 至 2.462 GHz (11 通道)；5.180 至 5.240 GHz (4 通道)；5.260 至 5.320 GHz (4 通道)；5.500 至 5.700 GHz (8 通道，除去 5.600 至 5.640 GHz)；5.745 至 5.825 GHz (5 通道)
扩展码处理和调制（额定值）	DSSS ：DBPSK, DQPSK, CCK OFDM ：BPSK、QPSK、16QAM、64QAM 802.11b：CCK @ 11/5.5 MBit/s，DQPSK @ 2 MBit/s，DBPSK @ 1 MBit/s 802.11a / g: 64QAM @54/48 MBit/s, 16QAM @36/24 MBit/s, QPSK @18/12 MBit/s, BPSK @9/6 MBit/s 802.11n：64QAM @ 300 MBit/s 至 BPSK @ 6.5 MBit/s
数据安全	开启/禁用 SSID 广播支持 MAC/IP/协议/端口过滤的防火墙 64 位和 128 位 WEP 加密，WPA/WPA2 个人和企业（IEEE 802.1X/RADIUS，TKIP 和 AES）加密
无线 LAN 接收灵敏度	802.11b：-93 dBm @ 1 MBit/s，-93 dBm @ 2 MBit/s，-93 dBm @ 5.5 MBit/s，-88 dBm @ 11 MBit/s 802.11g：-88 dBm @ 6 MBit/s，-86 dBm @ 9 MBit/s，-85 dBm @ 12 MBit/s，-85 dBm @ 18 MBit/s，-85 dBm @ 24 MBit/s，-82 dBm @ 36 MBit/s，-78 dBm @ 48 MBit/s，-74 dBm @ 54 MBit/s 802.11a：-90 dBm @ 6 MBit/s，-88 dBm @ 9 MBit/s，-88 dBm @ 12 MBit/s，-85 dBm @ 18 MBit/s，-81 dBm @ 24 MBit/s，-78 dBm @ 36 MBit/s，-74 dBm @ 48 MBit/s，-72 dBm @ 54 MBit/s 802.11n (2.4 GHz)：-70 dBm @ MCS7 20 MHz，-69 dBm @ MCS15 20 MHz，-67 dBm @ MCS7 40 MHz，-67 dBm @ MCS15 40 MHz 802.11n (5 GHz)：-69 dBm @ MCS7 20 MHz，-71 dBm @ MCS15 20 MHz，-63 dBm @ MCS7 40 MHz，-68 dBm @ MCS15 40 MHz

认证/证书/一致性声明	[ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_82223) [KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_96976) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_67592) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289067)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72111)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2536700000)
产品更改通知	[74680](https://mdcop.weidmueller.com/mediadelivery/asset/900_74680) [80525](https://mdcop.weidmueller.com/mediadelivery/asset/900_80525)
软件	[Software -- WLAN Administration Tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35745) [Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_56190) [Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_74679)
用户文档	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_52953) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67965) [20210702 Security Advisory – Multiple vulnerabilities in Industrial WLAN devices (Update A)](https://mdcop.weidmueller.com/mediadelivery/asset/900_223868)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC000816
ETIM 7.0	EC000816
ETIM 8.0	EC000816
ETIM 9.0	EC000816
ECLASS 9.0	19-17-02-01
ECLASS 9.1	19-17-02-06
ECLASS 10.0	19-17-05-01
ECLASS 11.0	19-17-05-01
ECLASS 12.0	19-17-05-01
ECLASS 13.0	19-17-05-01
ECLASS 14.0	19-17-05-01

认证	![CE](/picture/CE.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![UKCA](/picture/UKCA.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
证书编号 (cULusEX)	E344136
