ITS 24-240VUC 1CO M7C
Produktillustration
Avbildning liknande
ITS 24-240VUC 1CO M7C
Kopplingsbild
ITS 24-240VUC 1CO M7C
Dimensional drawing
ITS 24-240VUC 1CO M7C
Miscellaneous
Detaljerad ritning
ITS 24-240VUC 1CO M7C
Graph
Tidsfunktioner
ITS 24-240VUC 1CO M7C
Diagram
Tidsfunktioner
ITS 24-240VUC 1CO M7C

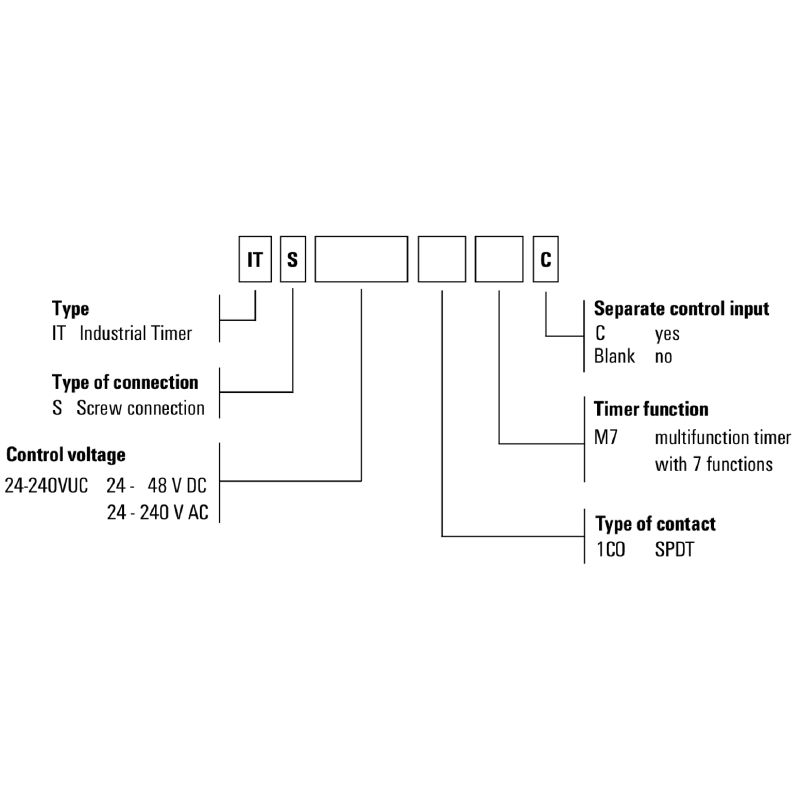

Typnycklar
Övrigt

ITS 24-240VUC 1CO M7C

IT TIMER, Flerfunktions tidrelä, med separat styringång, Antal kontakter: 1, Växlandekontakt, AgNi, Märkstyrspänning: 24...48 V DC, 24...230 V AC, Varaktig ström: 5 A, Skruvanslutning

Produkt-ID 2496190000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 9 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Styrsida Belastningssida Allmänna uppgifter Isolationskoordinater Anslutningsdata Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
IT TIMER, Flerfunktions tidrelä, med separat styringång, Antal kontakter: 1, Växlandekontakt, AgNi, Märkstyrspänning: 24...48 V DC, 24...230 V AC, Varaktig ström: 5 A, Skruvanslutning
Art.nr.
2496190000
Typ
ITS 24-240VUC 1CO M7C
GTIN (EAN)
4050118506211
Förp.
1 items

Mått och vikter

Djup
57,9 mm
Byggdjup (tum)
2,28 inch
Höjd
98 mm
Bygghöjd (tum)
3,858 inch
Bredd
17,5 mm
Byggbredd (tum)
0,689 inch
Nettovikt
44 g

Temperaturer

Lagertemperatur
-40 °C...70 °C
Omgivningstemperatur
-25 °C…50 °C
Fuktighet
25 - 75%, no condensation

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Styrsida

Rated control voltage
24...48 V DC
24...230 V AC
Névleges teljesítmény
8 VA @ 230 V AC
0.4 W at 24 V DC
Statusindikering
LED green (U/t): flashes when time runs, lights permanently with supply voltage applied
LED yellow (R): relay closed
Tidsområden
0.05 s - 1 s
0.5 s - 10 s
3 s - 60 s
0.5 min - 10 min
3 min - 1 h
0.5 h - 10 h
Inställningsnoggrannhet
5 %
max. inchterställningstid vid spänningsavbrott
100 ms
Basic accuracy
±6 % (av värdet vid slutet av skalan, för tidsintervallet 0,05 s-1 s)
±1,5 % (av värdet vid slutet, för alla andra tidsintervall)
Min. Impulslängd
50 ms
Repetitions exakthet
< 0m5 % eller ±5 ms

Belastningssida

Номинальное напряжение переключения
250 V AC
Continuous current
5 A
Brytspänning AC, max.
250 V
Brytspänning DC, max.
30 V
min. Bryteffekt
10 mA @ 12 V
100 mA @ 5 V
AC-brytförmåga (ohmsk), max.
1250 VA
DC-brytförmåga (ohmsk), max.
90 W
Kontakttyp
1 Växlandekontakt (AgNi)
Mechanická životnost
1 x 106 switching cycles

Allmänna uppgifter

Byggform
Installationskapsling; 1 TE
Lämplig för frontmontage
Nej
Utförande
med separat styringång
Montageskena obestyckad
TS 35
Testknapp finns
Nej
Mekanisk indikator för brytarläge
Nej
Resistance to vibration EN 61812-1
10 Hz...60 Hz: 0.15 mm
60 Hz...150 Hz: 2 g

Isolationskoordinater

Märkspänning
300 V
Nedsmutsningsgrad
2
Överspänningskategori
II
제어 측면 - 부하 측면에 대한 기중 거리 및 연면 거리
≥ 3 mm
Spänningstålighet styrsida - lastsida
1.6 kV
Stöthållspänning
2,5 kV
Skyddsklass
IP20

Anslutningsdata

Ledaranslutningsteknik
Skruvanslutning
Avisoleringslängd nominellt
7 mm
Åtdragningsmoment, max.
0,5 Nm
Anslutningsområde, märkarea
2,5 mm²
Anslutningsområde, min.
0,25 mm²
Anslutningsområde, max.
2,5 mm²
Ledardiameter, AWG, min.
AWG 23
Ledardiameter, AWG, max
AWG 14
Ledardiameter, entrådig min.
0,25 mm²
Ledardiameter, entrådig max.
2,5 mm²
Ledararea, fintrådig, min.
0,25 mm²
Ledardiameter, fintrådig, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,25 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min
0,25 mm²
Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max.
2,5 mm²
Klingmått
Gr. PH1

Klassificeringar

ETIM 8.0
EC001439
ETIM 9.0
EC001439
ETIM 10.0
EC001439
ECLASS 14.0
27-37-16-05
ECLASS 15.0
27-37-16-05
