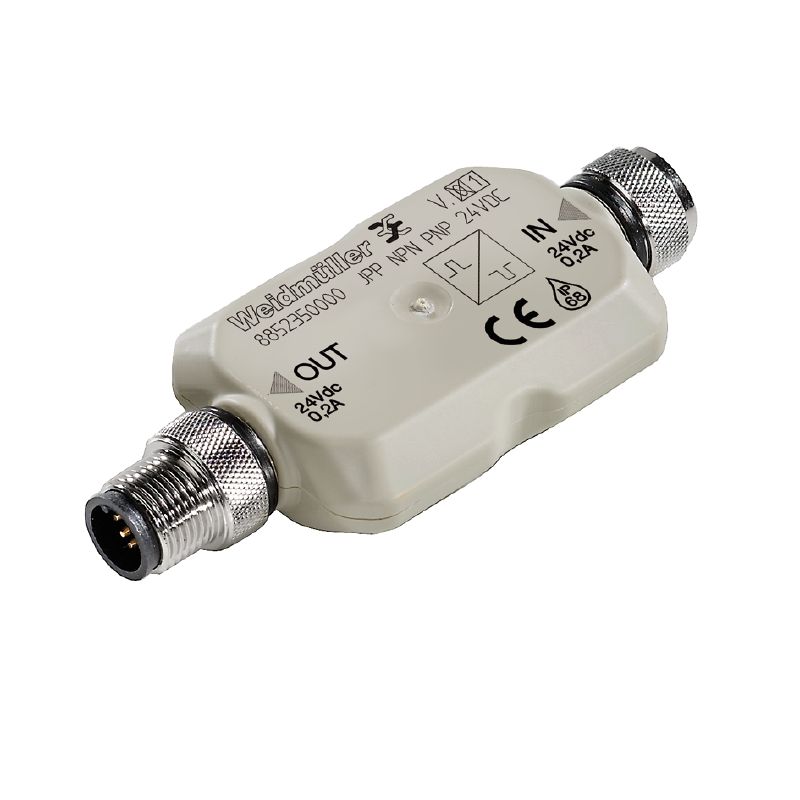

JACKPAC, Převodník hladiny, Jmenovité řídicí napětí: 18...24...30 V DC , Rated switching voltage: 18...30 V DC, Trvalý proud: 0,4 A, M12 - zástrčka/patice, kódování A

ID výrobku 8852350000
Stáhnout datový list Technická podpora
Příslušenství 5 Příbuzné výrobky 2
Approvals Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Vstup Řídící strana Uscita Strana zátěže Obecné údaje Koordinace izolace Koordinace izolace Další detaily o certifikacích / normách Further details of approvals / standards Data připojení Выход Hodnocení IECEx/ATEX/cUL Kábel műszaki adatai Klasifikace

Approvals

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E141197

Všeobecné objednací údaje

Változat
JACKPAC, Převodník hladiny, Jmenovité řídicí napětí: 18...24...30 V DC , Rated switching voltage: 18...30 V DC, Trvalý proud: 0,4 A, M12 - zástrčka/patice, kódování A
Rendelési szám
8852350000
Típus
JPP NPN PNP 24VDC
GTIN (EAN)
4032248567355
Qty.
1 ks

Rozměry a hmotnosti

Magasság
14,4 mm
Výška (v palcích)
0,567 inch
Szélesség
36 mm
Šířka (v palcích)
1,417 inch
Hossz
83 mm
Délka (v palcích)
3,268 inch
Čistá hmotnost
48,5 g

Teploty

Tárolási hőmérséklet
-20 °C...85 °C
Üzemi hőmérséklet
0 °C...60 °C

Shoda produktu s prostředím

RoHS megfelelőségi állapot
Vyhovující
REACH SVHC
Lead 7439-92-1

Vstup

Tension nominale
18...24...30 V DC
Jmenovité řídicí napětí
18 V...24 V...30 V DC

Řídící strana

Tension nominale
18...24...30 V DC
Snímač
2-/ 3vodičový snímač typu NPN
Vstupní proud pro snímač
<200 mA

Uscita

Courant permanent
  • Current:
    0,4 A
Tension de commutation nominale
  • мин.:
    30 V
  • Тип напряжения:
    DC
  • макс.:
    18 V
Tension de commutation nominale
18...30 V DC
Folytonos áram
0,4 A

Strana zátěže

Tension de commutation nominale
18...30 V DC
Courant permanent
0,4 A
Névleges kapcsolási áram
400 mA
Pokles napětí při max. zátěži
≤ 1 V

Obecné údaje

Barevný
Šedá

Koordinace izolace

Tension nominale
32 V
Catégorie de surtension
I
Degré de pollution
2
Stupeň krytí
IP67
Impulse withstand voltage
500 V

Koordinace izolace

Tension nominale
32 V
Degré de pollution
2
Catégorie de surtension
I
Impulse withstand voltage
500 V
Védelmi osztály
IP67

Další detaily o certifikacích / normách

Szabványok
DIN EN 50178
UL508
Tanúsítvány száma (cULus)
E141197

Further details of approvals / standards

Normes
DIN EN 50178
UL508
Nº de certificat (cULus)
E141197

Data připojení

Vezetékcsatlakozás-technika
M12 - zástrčka/patice, kódování A

Выход

Tension de commutation, max.
18...30 V DC

Hodnocení IECEx/ATEX/cUL

Tanúsítvány száma (cULus)
E141197

Kábel műszaki adatai

Blindé
No
Pólusok száma
1

Klasifikace

ETIM 8.0
EC001134
ETIM 9.0
EC001134
ETIM 10.0
EC001134
ECLASS 14.0
19-17-90-90
ECLASS 15.0
19-17-90-90
