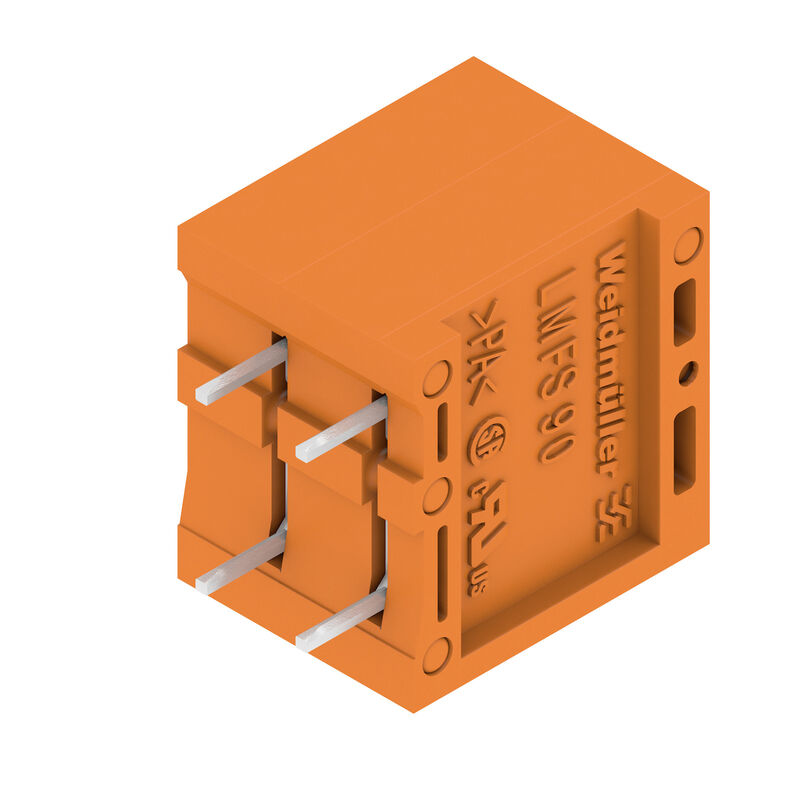

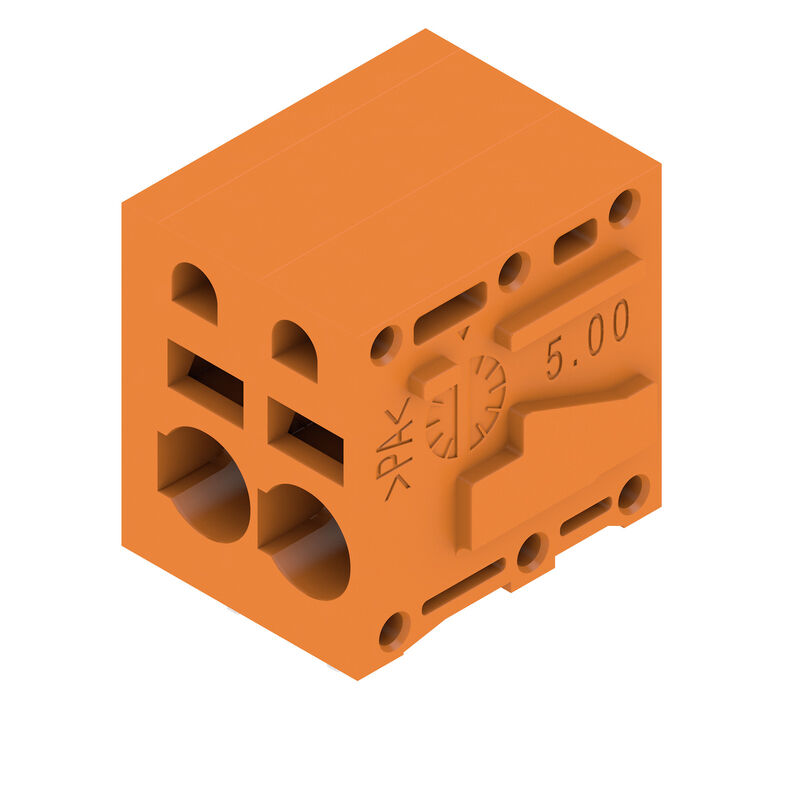

PCB接线端子LMFS 5.00/02/90 3.5SN OR BX
PCB 接线端子, 5.00 mm, 回路数: 2, 90°, 焊脚长度 (l): 3.5 mm, 镀锡, 橙色, PUSH IN 不带执行器, 压接范围，最大 : 2.5 mm², 盒装
商品编号
1331960000
特性
| 版本 | PCB 接线端子, 5.00 mm, 回路数: 2, 90°, 焊脚长度 (l): 3.5 mm, 镀锡, 橙色, PUSH IN 不带执行器, 压接范围，最大 : 2.5 mm², 盒装 |
| 订货号 | 1331960000 |
| 类型 | LMFS 5.00/02/90 3.5SN OR BX |
| GTIN (EAN) | 4050118135817 |
| 数量 | 130 PC |
| 产品数据 |
IEC: 400 V / 24 A / 0.5 - 2.5 mm² UL: 300 V / 20 A / AWG 24 - AWG 12 |
| 包装 | 盒装 |
| 深 | 15.2 mm |
| 深度 (英寸) | 0.598 inch |
| 高度 | 18.3 mm |
| 高度 (英寸) | 0.72 inch |
| 最低安装高度 | 14.8 mm |
| 宽度 | 12.7 mm |
| 宽度 (英寸) | 0.5 inch |
| 净重 | 3.14 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 信号 - LMF 系列 |
| 导线连接方式 | PUSH IN 不带执行器 |
| 安装在印刷线路板上 | THT 焊接联接 |
| 导线出线方向 | 90° |
| 间距 P（单位：mm） | 5 mm |
| 间距 P（单位：inch） | 0.197 " |
| 回路数 | 2 |
| 插针排数 | 1 |
| 由客户装配 | 无 |
| 层数 | 1 |
| 每排最大邻近回路数 | 24 |
| 焊脚长度 (l) | 3.5 mm |
| 焊针规格 | d = 0.8 mm |
| 焊接孔直径 (D) | 1.1 mm |
| 焊接孔直径公差 (D) | + 0.1 mm |
| 每回路的焊脚数目 | 2 |
| 直杆螺丝刀口尺寸 | 0.6 x 3.5 |
| 相关标准 | DIN 5264 |
| 剥线长度 | 10 mm |
| L1（mm） | 5 mm |
| L1（inch） | 0.197 " |
| 防触电保护（按照DIN VDE 0470） | IP 20 |
| 防触电保护（按照DIN VDE57106） | 手指安全保护 |
| 防护等级 | IP20 |
| 绝缘材料 | Wemid (PA) |
| 颜色编码 | 橙色 |
| 比色表 (相似) | RAL 2000 |
| 相比漏电起痕指数（CTI） | ≥ 600 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 涂层 | 4-6 μm SN |
| 镀锡类型 | 亚光 |
| 焊接连接的焊层结构 | 4...8 µm Sn 亚光 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 120 °C |
| 最小安装温度 | -25 °C |
| 最大安装温度范围 | 120 °C |
| 压接范围，最小 | 0.2 mm² |
| 压接范围，最大 | 2.5 mm² |
| 导线最小压接面积 AWG | AWG 24 |
| 导线最大压接面积 AWG | AWG 12 |
| 单股导线的，最小值 H05(07) V-U | 0.5 mm² |
| 单股导线的，最大值 H05(07) V-U | 2.5 mm² |
| 软导线，最小压接面积 H05(07) V-K | 0.25 mm² |
| 软导线，最大压接面积 H05(07) V-K | 2.5 mm² |
| 最小压接面积 带预绝缘管状端头(DIN 46 228/4) | 0.25 mm² |
| 最大压接面积 带预绝缘管状端头(DIN 46 228/4) | 2.5 mm² |
| 带导线管状端头，DIN 46228 部分 1，最小 | 0.25 mm² |
| 最大压接面积 带管状端头，符合DIN46 228/ 1 | 2.5 mm² |
| 塞规符合 EN 60999 a x b；ø | 2.4 mm x 1.5 mm |
| 可压接导线 |
|
| 参考文本 |
根据产品和额定电压选择管状端头的长度。
塑料套环的外径不应大于节距 (P) |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 24 A |
| 额定电流，最大回路数 (Tu = 20°C) | 24 A |
| 额定电流，最小回路数 (Tu = 40°C) | 24 A |
| 额定电流，最大回路数 (Tu = 40°C) | 24 A |
| 额定电压值（过电压等级II/污染等级2） | 400 V |
| 额定电压值（过电压等级III/污染等级2） | 320 V |
| 额定电压值（过电压等级III/污染等级3） | 250 V |
| 额定冲击电压（过压等级 II/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级3） | 4 kV |
| 瞬时耐电流 | 3 x 1s ， 120 A |
| 额定电压 (使用组 B / CSA) | 300 V |
| 额定电压 (使用组 D / CSA) | 300 V |
| 额定电流 (使用组 B / CSA) | 20 A |
| 额定电流 (使用组 D / CSA) | 10 A |
| 导线最小压接面积，AWG, | AWG 24 |
| 导线最大压接面积，AWG | AWG 12 |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 300 V |
| 额定电压 (使用组 D / UL 1059) | 300 V |
| 额定电流 (使用组 B / UL 1059) | 20 A |
| 额定电流 (使用组 D / UL 1059) | 10 A |
| 导线最小压接面积，AWG | AWG 24 |
| 导线最大压接面积，AWG | AWG 12 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 包装 | 盒装 |
| VPE 长度 | 349 mm |
| VPE 宽度 | 138 mm |
| VPE 高度 | 31 mm |
| 测试标识的耐久性 |
|
| 测试 可夹紧 截面积 |
|
| 导体损坏和意外松动测试 |
|
| 拉出测试 |
|
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 额定电流大小与额定截面积和产品的位数有关系 • 针对裸端头 • 针对带护套的管状端头 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 该测试点只能用作电势传感器测试点。 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
