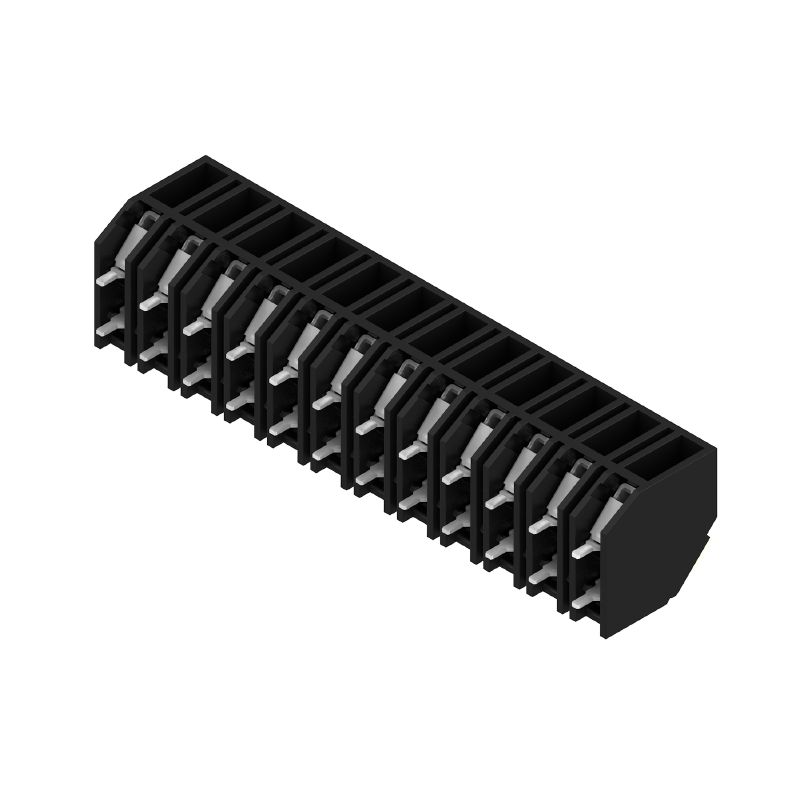

LSF-SMT 5.00/12/135 1.5SN BK TU
Produktillustration
LSF-SMT 5.00/12/135 1.5SN BK TU
Produktillustration
LSF-SMT 5.00/12/135 1.5SN BK TU
Dimensional drawing
LSF-SMT 5.00/12/135 1.5SN BK TU
Graph
LSF-SMT 5.00/12/135 1.5SN BK TU
Graph
LSF-SMT 5.00/12/135 1.5SN BK TU
Graph
LSF-SMT 5.00/12/135 1.5SN BK TU
Graph

LSF-SMT 5.00/12/135 1.5SN BK TU

Leiterplattenklemme, 5.00 mm, Polzahl: 12, 135°, Lötstiftlänge (l): 1.5 mm, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Tube

Produkt-ID 1884680000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 38
Approvals Allgemeine Bestelldaten Rozměry a hmotnosti Hőmérsékletek Environmental Product Compliance System parameters Material data Vodiče vhodné k připojení Jmenovité údaje podle IEC Rated data acc. to CSA Dane znamionowe wg UL 1059 Packing Type tests Wichtiger Hinweis Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allgemeine Bestelldaten

Utförande
Leiterplattenklemme, 5.00 mm, Polzahl: 12, 135°, Lötstiftlänge (l): 1.5 mm, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Tube
Art.nr.
1884680000
Typ
LSF-SMT 5.00/12/135 1.5SN BK TU
GTIN (EAN)
4032248489244
Förp.
9 items
Product data
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Packaging
Tube

Rozměry a hmotnosti

Djup
12,7 mm
Byggdjup (tum)
0,5 inch
Höjd
14,4 mm
Height (inches)
0,567 inch
Height of lowest version
12,9 mm
Bredd
59,2 mm
Width (inches)
2,331 inch
Nettovikt
12,222 g

Hőmérsékletek

Folyamatos üzemi hőmérséklet., max.
120 °C

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Produktens koldioxidavtryck
  • Dalla culla al cancello:
    0.127 kg CO2 eq.

System parameters

Produktfamilj
OMNIMATE Signal - series LSF
Ledaranslutningsteknik
PUSH IN with actuator
Montering på kretskortet
THT/THR solder connection
Ledarutgångsriktning
135°
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Antal poler
12
Polradstal
1
Uppgraderbar av kunden
Nej
Antal rader
1
Lödstiftlängd (l)
1,5 mm
Tolerans för stiftlängd
+0,1 / -0,3 mm
Dimensioner för lödstift
0,35 x 0,8 mm
Dimensioner för lödstift = d-tolerans
0 / -0,1 mm
Diameter bestyckningshål (D)
1,1 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
Antal lödstift per pol
2
Avisoleringslängd
8 mm
L1 i mm
55 mm
L1 i tum
2,165 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20
Genomgångsmotstånd (6)
1,60 mΩ

Material data

Isoleringsmaterial
LCP GF
Färgkod
schwarz
Färg manöverelement
white
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 175
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Skiktstruktur för lödanslutningen
4...6 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
120 °C

Vodiče vhodné k připojení

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
1,5 mm²
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 14
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
0,75 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025760000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025770000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0690700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9021040000
Referenstext
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Jmenovité údaje podle IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
17,5 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Märkström, max. antal poler (Tu=40°C)
15 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
500 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 80 A

Rated data acc. to CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1664286
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 14
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Dane znamionowe wg UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
12 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 14
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Förpackning
Tube
VPE-längd
554 mm
VPE-bredd
21 mm
VPE-höjd
17 mm
Surface resistance
Rs = 109 - 1012 Ω

Type tests

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    mark of origin, type identification, pitch, approval marking UL, durability
  • Evaluation:
    available
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,14 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 24/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Test beträffande ledare som skadats och lossnat oavsiktligt
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/19
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    0.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
Frånslagstest
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed

Wichtiger Hinweis

IPC-konformitet
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hänvisningstext
  • Otros colores de pulsador bajo pedido
  • Fuerza de accionamiento máx. de la corredera 40 N
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular con aislamientos según DIN 46228/4
  • Terminal tubular sin aislamientos según DIN 46228/1
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Se recomienda el prensado en "A" para terminales tubulares con la herramienta de prensado PZ 6/5.
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
