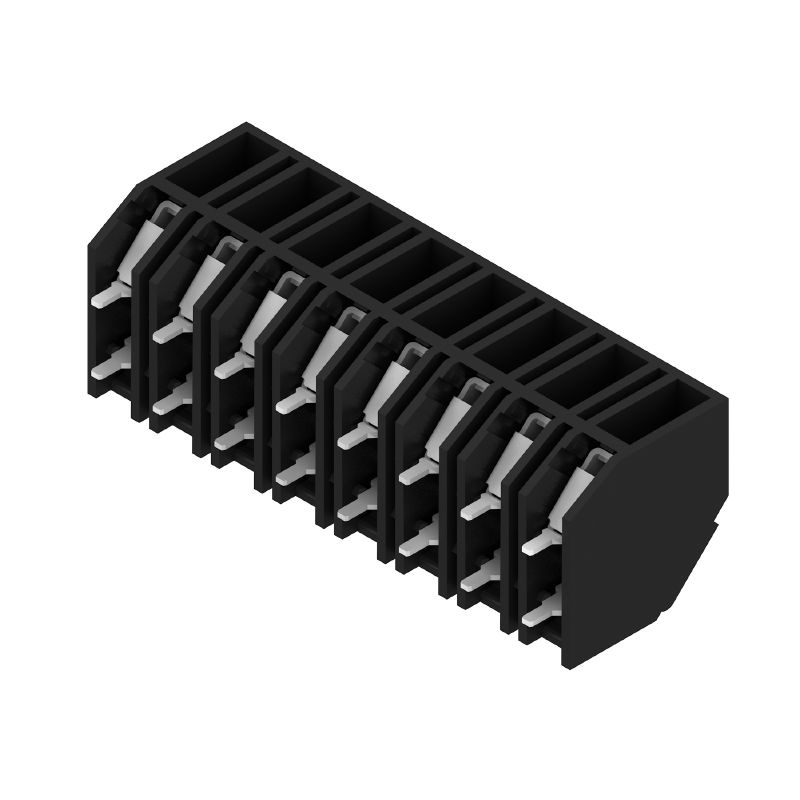

PCB端子LSF-SMT 5.08/08/135 1.5SN BK RL — 产品图片

下载技术数据页 EDA 单个组件

PCB端子LSF-SMT 5.08/08/135 1.5SN BK RL

PCB 接线端子, 5.08 mm, 回路数: 8, 135°, 焊脚长度 (l): 1.5 mm, 黑色, PUSH IN 带执行器, 压接范围，最大 : 1.5 mm², Tape

商品编号 1888770000

特性

通用订货数据

版本	PCB 接线端子, 5.08 mm, 回路数: 8, 135°, 焊脚长度 (l): 1.5 mm, 黑色, PUSH IN 带执行器, 压接范围，最大 : 1.5 mm², Tape
订货号	1888770000
类型	LSF-SMT 5.08/08/135 1.5SN BK RL
GTIN (EAN)	4032248494835
数量	190 PC
产品数据	IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
包装	Tape

尺寸和重量

深	12.7 mm
深度 (英寸)	0.5 inch
高度	14.4 mm
高度 (英寸)	0.567 inch
最低安装高度	12.9 mm
宽度	39.76 mm
宽度 (英寸)	1.565 inch
净重	9.806 g

温度

最大持续工作温度

120 °C

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

系统规格

产品系列	OMNIMATE 信号 - LSF 系列
导线连接方式	PUSH IN 带执行器
安装在印刷线路板上	THT/THR 焊接联接
导线出线方向	135°
间距 P（单位：mm）	5.08 mm
间距 P（单位：inch）	0.2 "
回路数	8
插针排数	1
由客户装配	无
层数	1
焊脚长度 (l)	1.5 mm
焊针长度公差	+0,1 / -0,3 mm
焊针规格	0.35 x 0.8 mm
焊针规格 = d tolerance	0 / -0,1 mm
焊接孔直径 (D)	1.1 mm
焊接孔直径公差 (D)	+ 0.1 mm
每回路的焊脚数目	2
剥线长度	8 mm
L1（mm）	35.56 mm
L1（inch）	1.4 "
防触电保护（按照DIN VDE 0470）	IP 20
防触电保护（按照DIN VDE57106）	手指安全保护
防护等级	IP20
通道电阻	1.60 mΩ

材料数据

绝缘材料	LCP GF
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	IIIa
相比漏电起痕指数（CTI）	≥ 175
Moisture Level (MSL)	1
阻燃等级符合 UL 94	V-0
触点材料	铜合金
焊接连接的焊层结构	4...6 µm Sn 亚光
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	120 °C
最小安装温度	-30 °C
最大安装温度范围	120 °C

适用导线

压接范围，最小	0.13 mm²
压接范围，最大	1.5 mm²
导线最小压接面积 AWG	AWG 28
导线最大压接面积 AWG	AWG 14
单股导线的，最小值 H05(07) V-U	0.2 mm²
单股导线的，最大值 H05(07) V-U	1.5 mm²
软导线，最小压接面积 H05(07) V-K	0.2 mm²
软导线，最大压接面积 H05(07) V-K	1.5 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.25 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	0.75 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.25 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	1.5 mm²
可压接导线	导线连接截面积: 标称值: 0.25 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9025760000 导线连接截面积: 标称值: 0.34 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9025770000 导线连接截面积: 标称值: 0.5 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 0690700000 导线连接截面积: 标称值: 0.75 mm² 管状端头: 剥线长度: 标称值: 10 mm 推荐的管状端头: 9021040000
参考文本	根据产品和额定电压选择管状端头的长度。塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	17.5 A
额定电流，最大回路数 (Tu = 20°C)	17.5 A
额定电流，最小回路数 (Tu = 40°C)	17.5 A
额定电流，最大回路数 (Tu = 40°C)	15 A
额定电压值（过电压等级II/污染等级2）	500 V
额定电压值（过电压等级III/污染等级2）	320 V
额定电压值（过电压等级III/污染等级3）	250 V
额定冲击电压（过压等级 II/污染等级2）	4 kV
额定冲击电压（过压等级III/污染等级2）	4 kV
额定冲击电压（过压等级III/污染等级3）	4 kV
瞬时耐电流	3 x 1s ， 80 A

额定数据符合 CSA 标准

机构	CSA
CSA 认证号	200039-1664286
额定电压 (使用组 B / CSA)	300 V
额定电压 (使用组 D / CSA)	300 V
额定电流 (使用组 B / CSA)	10 A
额定电流 (使用组 D / CSA)	10 A
导线最小压接面积，AWG,	AWG 28
导线最大压接面积，AWG	AWG 14
参见认证参数	规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	300 V
额定电压 (使用组 D / UL 1059)	300 V
额定电流 (使用组 B / UL 1059)	12 A
额定电流 (使用组 D / UL 1059)	10 A
导线最小压接面积，AWG	AWG 28
导线最大压接面积，AWG	AWG 14
参见认证参数	规格为最大值，详情参见认证证书。

包装

ESD 等级包装	静电耗散
包装	Tape
VPE 长度	338 mm
VPE 宽度	130 mm
VPE 高度	27 mm
卷带深度 (T2)	17.7 mm
卷带宽度 (W)	56 mm
卷带盒深度 (K0)	17.2 mm
卷带盒高度 (A0)	13 mm
卷带盒宽度 (B0)	43 mm
卷带盒间隔 (P1)	20 mm
卷带孔间隔 (E)	1.75 mm
卷带盒间隔 (F)	26.2 mm
卷带直径 ∅ (A)	330 mm
表面电阻	Rs = 10⁹ - 10¹² Ω

类型测试

测试标识的耐久性	标准: DIN EN 60999-1 章节 9.5 / 12.00 测试: 原产地标志, 类型鉴别, 插口距, 批准标识 UL, 耐久性评价: 可用
测试可夹紧截面积	标准: DIN EN 60999-1 章节 9.5 / 12.00, DIN EN 60947-1 章节 8.2.4.5.1 / 12.02 导线类型: 导体类型和导线截面积: 实心 0.14 mm² 导体类型和导线截面积: 扭绞 0.14 mm² 导体类型和导线截面积: 实心 1.5 mm² 导体类型和导线截面积: 扭绞 1.5 mm² 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 可用
导体损坏和意外松动测试	标准: DIN EN 60999-1 章节 9.5 / 12.00 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: 扭绞 0.25 mm² 导体类型和导线截面积: H05V-U0.5 评价: 传递要求: 0.4 kg 导线类型: 导体类型和导线截面积: H07V-U1.5 导体类型和导线截面积: H07V-K1.5 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递
拉出测试	标准: DIN EN 60999-1 章节 9.5 / 12.00 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: 扭绞 0.25 mm² 导体类型和导线截面积: H05V-U0.5 评价: 传递要求: 0.4 kg 导线类型: 导体类型和导线截面积: H07V-U1.5 导体类型和导线截面积: H07V-K1.5 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 可根据客户要求提供其他颜色按钮
• 滑动触点的最大作用力为 40 N
• 额定电流大小与额定截面积和产品的位数有关系
• 针对带护套的管状端头
• 针对裸端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 建议使用 PZ 6/5 压接工具将管状端头制作成压接形状“A”。
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
