特性
| 版本 | 测量控制系统电涌保护器, 测量控制系统的电涌保护 |
| 订货号 | 8448960000 |

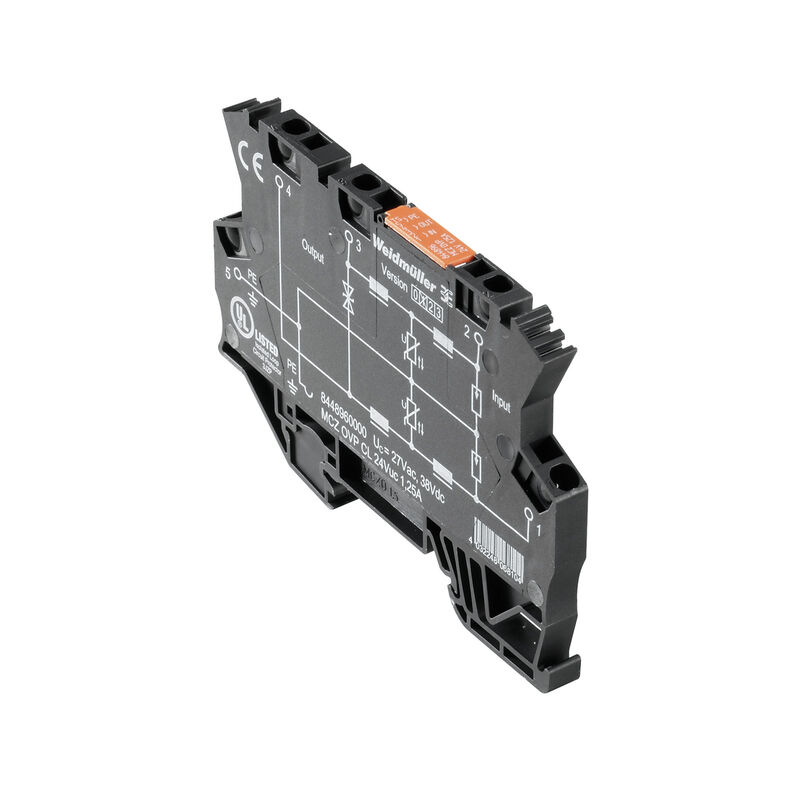

| 类型 | MCZ OVP CL 24VUC 1,25A |
| GTIN (EAN) | 4032248068104 |
| 数量 | 10 PC |
| 深 | 63.5 mm |
| 深度 (英寸) | 2.5 inch |
| 高度 | 91 mm |
| 高度 (英寸) | 3.583 inch |
| 宽度 | 6 mm |
| 宽度 (英寸) | 0.236 inch |
| 净重 | 25.3 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -40 °C...60 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c9db83e7-2b25-44e1-8d26-da64d426373f |
| UL 证书号 | E311081 |
| 导轨 | TS 35 |
| 类型 | 测量控制系统的电涌保护 |
| 类型 | 端子 |
| 行业 | 测量控制系统 |
| 防护等级 | IP20 |
| 阻燃等级符合 UL 94 | V-0 |
| 颜色编码 | 黑色 |
| 高度，与TS 35 | 63.5 mm |
| 污染等级 | 2 |
| 过压等级 | III |
| IEC 61643-21等级 | D1 |
| 响应时间 | ≤ 100 ps |
| 工作电流, I最大值 | 1.25 A |
| 感应率 L 及 L1 | 35 µH |
| 操作电压 | 38 V |
| 放电电流, Iimp (10/350 µs) | 1 kA |
| 最大持续工作电压，Uc (AC) | 27 V |
| 最大放电电流 (8/20 µs) | 5 kA |
| 标准 | HART-compatible |
| 熔丝 | 1.3 A |
| 电压类型 | 交流/ 直流 |
| 负载电阻下的极限频率 (-3 dB) | 500 kHz 240 Ω |
| 负载电阻（用于极限频率） | 240 Ω |
| 输出端电压保护水平 线-PE 1kV/µs | 40 V |
| 输出端电压保护水平 线-PE 8/20 µs | 65V |
| 输出端电压保护水平 线-线 1 kV/µs | 80 V |
| 输出端电压保护水平 线-线 8/20 µs | 130V |
| 通道电阻 | 1.00 Ω |
| 雷击测试电流 Iimp (10/350 µs) | 1 kA |
| 额定电压（交流） | 24 V |
| 额定电压（直流） | 24 V |
| 额定电压（直流） ，最大值 | 38 V |
| 额定电流 IN | 1.25 A |
| 剥线长度 | 8 mm |
| 区 | 1.5 mm² |
| 导线连接方式 | 弹片连接 |
| 联接类型 | 弹片联接 |
| 额定连接下的裸线长度 | 8 mm |
| 额定连接下的压接范围 | 1.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 1.5 mm² |
| 导线最小压接面积 AWG | AWG 26 |
| 导线最大压接面积 AWG | AWG 16 |
| 单股导线的最小压接面积 | 0.5 mm² |
| 单股导线最大截面 | 1.5 mm² |
| 单股导线的最小压接面积 (AWG) | AWG 26 |
| 单股导线的最大压接面积 (AWG) | AWG 16 |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最大压接面积 软导线 | 1.5 mm² |
| 多股软导线的最小压接面积(AWG) | AWG 26 |
| 多股软导线的最大压接面积(AWG) | AWG 16 |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 1.5 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.5 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 1.5 mm² |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 电压类型 | 交流/ 直流 |
| 防护等级 | IP20 |
| 颜色编码 | 黑色 |
| 认证/证书/一致性声明 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86280) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55044) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8448960000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8448960000) |
| 用户文档 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35435) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UL 证书号 | E311081 |
