特性
| 版本 | PCB 接插件, 插头, 间距 P（单位：mm）: 7.50 mm, 回路数: 8, 盒装 |
| 订货号 | 8000078352 |

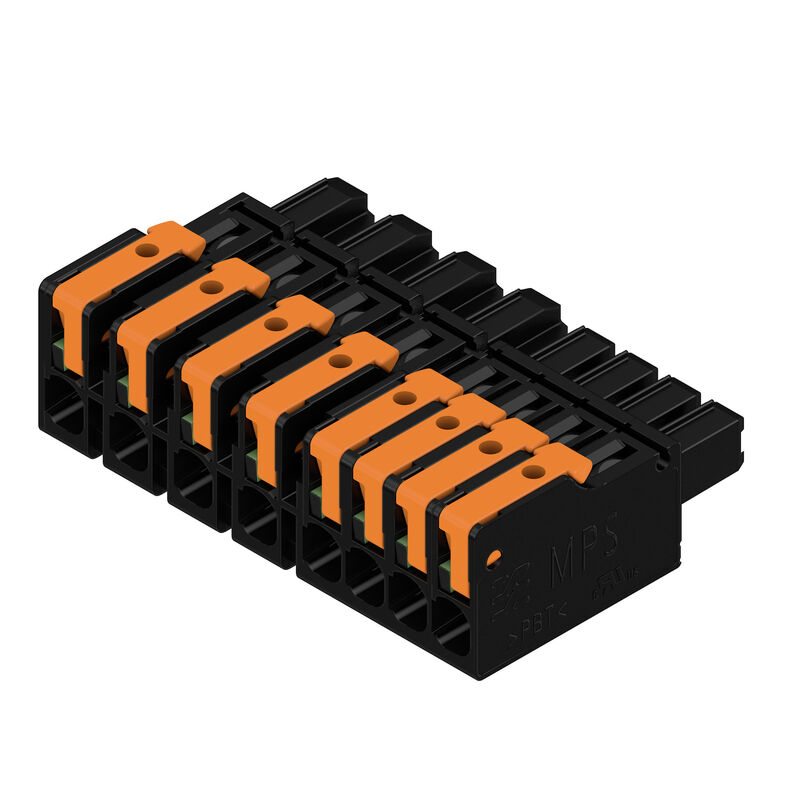

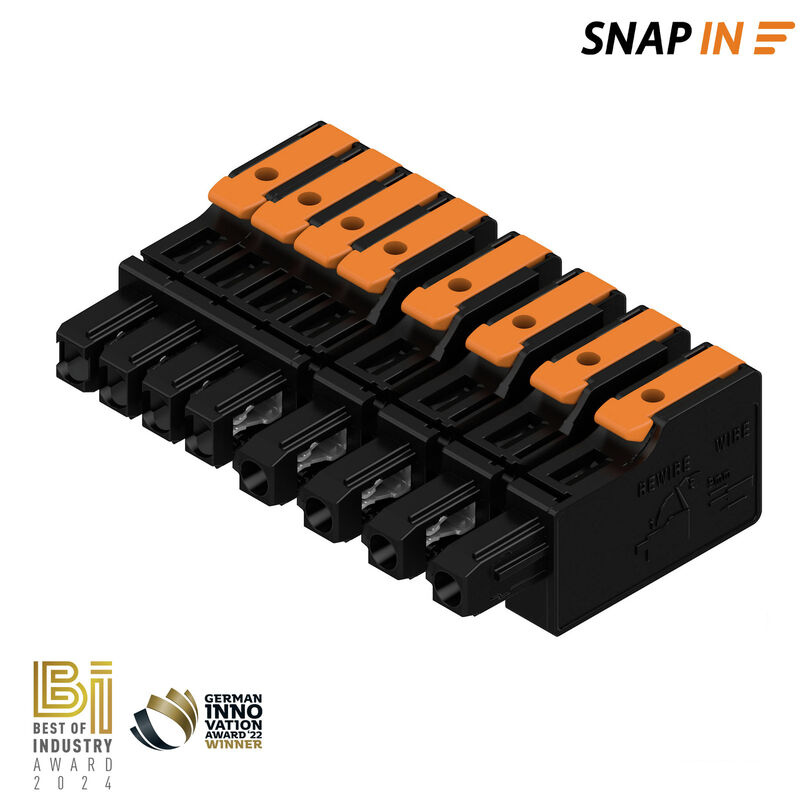

| 类型 | MPS 7S/04-5/04 S TN B B |
| GTIN (EAN) | 4064675622307 |
| 数量 | 36 PC |
| 产品数据 |
IEC: 1000 V / 34.6 A / 0.5 - 4 mm² UL: / 18.5 A / AWG 20 - AWG 12 |
| 包装 | 盒装 |
| 深 | 34.95 mm |
| 深度 (英寸) | 1.376 inch |
| 高度 | 15.5 mm |
| 高度 (英寸) | 0.61 inch |
| 净重 | 20.184 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 4.0 |
| 联接类型 | 现场接线 |
| 导线连接方式 | SNAP IN |
| 间距 P（单位：mm） | 7.5 mm |
| 导线出线方向 | 180° |
| 回路数 | 8 |
| L1（mm） | 22.5 mm |
| L1（inch） | 0.886 " |
| L2 （mm） | 15 mm |
| L2 （inch） | 0.591 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 额定横截面 | 2.5 mm² |
| 防触电保护（按照DIN VDE57106） | 手指安全保护 |
| 防触电保护（按照DIN VDE 0470） | IP 20 |
| 剥线长度 | 9 mm |
| 剥线长度公差 |
|
| 插拔次数 | ≥ 25 |
| 插拔力 / 回路，最大 | 9 N |
| 拉力 / 回路，最大 | 8 N |
| 绝缘材料 | PBT GF |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | I |
| 相比漏电起痕指数（CTI） | ≥ 600 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 最低存放温度. | -25 °C |
| 最高存放温度 | 55 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 125 °C |
| 压接范围，最小 | 0.34 mm² |
| 压接范围，最大 | 4 mm² |
| 导线最小压接面积 AWG | AWG 20 |
| 导线最大压接面积 AWG | AWG 12 |
| 单股导线的，最小值 H05(07) V-U | 0.5 mm² |
| 单股导线的，最大值 H05(07) V-U | 2.5 mm² |
| 软导线，最小压接面积 H05(07) V-K | 0.5 mm² |
| 软导线，最大压接面积 H05(07) V-K | 4 mm² |
| 最小压接面积 带预绝缘管状端头(DIN 46 228/4) | 0.34 mm² |
| 最大压接面积 带预绝缘管状端头(DIN 46 228/4) | 2.5 mm² |
| 带导线管状端头，DIN 46228 部分 1，最小 | 0.34 mm² |
| 最大压接面积 带管状端头，符合DIN46 228/ 1 | 2.5 mm² |
| 绝缘层外径，最大值 | 4 mm |
| 可压接导线 |
|
| 参考文本 | 塑料套环的外径不应大于节距 (P) |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 34.6 A |
| 额定电流，最大回路数 (Tu = 20°C) | 29.1 A |
| 额定电流，最小回路数 (Tu = 40°C) | 30.7 A |
| 额定电流，最大回路数 (Tu = 40°C) | 25.9 A |
| 额定电压值（过电压等级II/污染等级2） | 1,000 V |
| 额定电压值（过电压等级III/污染等级2） | 1,000 V |
| 额定冲击电压（过压等级 II/污染等级2） | 6 kV |
| 额定冲击电压（过压等级III/污染等级2） | 8 kV |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 F / UL 1059) | 1,000 V |
| 额定电流 (使用组 B / UL 1059) | 18.5 A |
| 额定电流 (使用组 C / UL 1059) | 18.5 A |
| 额定电流 (使用组 D / UL 1059) | 10 A |
| 额定电流 (使用组 F / UL 1059) | 18.5 A |
| 导线最小压接面积，AWG | AWG 20 |
| 导线最大压接面积，AWG | AWG 12 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 回路数（电源） | 4 |
| 层数（电源） | 1 |
| 间距，单位毫米（电源） | 7.5 mm |
| 间距，单位英寸（电源） | 0.295 " |
| 触点材料（电源） | CuSn |
| 接触点表面（电源） | 镀锡 |
| 最小压接面积（电源） | 0.5 mm² |
| 最大压接面积（电源） | 4 mm² |
| 带导线管状端头，DIN 46228 部分 1，最小（电源） | 0.5 mm² |
| 带导线管状端头，DIN 46228 部分 1，最大（电源） | 2.5 mm² |
| 导线最小压接面积，AWG（电源） | AWG 20 |
| 导线最大压接面积，AWG（电源） | AWG 12 |
| 最小压接面积，带预绝缘管状端头，DIN 46228，部分 4（电源） | 2.5 mm² |
| 最大压接面积，带预绝缘管状端头，DIN 46228，部分 4（电源） | 0.5 mm² |
| 软导线，最小压接面积 H05(07) V-K（电源） | 0.5 mm² |
| 软导线，最大压接面积 H05(07) V-K（电源） | 4 mm² |
| 硬导线，最小压接面积 H05(07) V-U（电源） | 0.5 mm² |
| 硬导线，最大压接面积 H05(07) V-U（电源） | 2.5 mm² |
| 绝缘外径（电源） | 4 mm |
| 剥线长度（电源） | 9 mm |
| 额定电流（使用组 B / UL 1059）（电源） | 18.5 A |
| 额定电流（使用组 C / UL 1059）（电源） | 18.5 A |
| 额定电流（使用组 D / UL 1059）（电源） | 10 A |
| 额定电流，最小回路数 (Tu = 20°C)（电源） | 34.6 A |
| 额定电流，最大回路数 (Tu = 20°C)（电源） | 29.1 A |
| 额定电流，最小回路数 (Tu = 40°C)（电源） | 30.7 A |
| 额定电流，最大回路数 (Tu = 40°C)（电源） | 25.9 A |
| 额定冲击电压（过压等级 II/污染等级 2）（电源） | 4 kV |
| 额定冲击电压（过压等级 III/污染等级 2）（电源） | 4 kV |
| 额定电压（使用组 B / UL 1059）（电源） | 600 V |
| 额定电压（使用组 C / UL 1059）（电源） | 600 V |
| 额定电压（使用组 D / UL 1059）（电源） | 600 V |
| 额定电压值（过电压等级 II/污染等级 2）（电源） | 1,000 V |
| 额定电压值（过电压等级 III/污染等级 2）（电源） | 1,000 V |
| 额定电压值（过电压等级 III/污染等级 3）（电源） | 630 V |
| 最小电气间隙（电源） | 9.96 mm |
| 回路数（信号） | 4 |
| Pitch in mm (Signal) | 5 mm |
| Pitch in inches (Signal) | 0.197 " |
| 触点材料（信号） | CuSn |
| 接触点表面（信号） | 镀锡 |
| 最小压接面积（信号） | 0.5 mm² |
| 最大压接面积（信号） | 4 mm² |
| 导线最小压接面积，AWG（信号） | AWG 20 |
| 导线最大压接面积，AWG（信号） | AWG 12 |
| 最小压接面积，带预绝缘管状端头，DIN 46228，部分 4（信号） | 0.5 mm² |
| 最大压接面积 带预绝缘管状端头，DIN 46228 部分 4（信号） | 2.5 mm² |
| 带导线管状端头，DIN 46228 部分 1，最小（信号） | 0.5 mm² |
| 带导线管状端头，DIN 46228 部分 1，最大（信号） | 2.5 mm² |
| 软导线，最小压接面积 H05(07) V-K（信号） | 0.5 mm² |
| 软导线，最大压接面积 H05(07) V-K（信号） | 4 mm² |
| 硬导线，最小压接面积 H05(07) V-U（信号） | 0.5 mm² |
| 硬导线，最大压接面积 H05(07) V-U（信号） | 2.5 mm² |
| 绝缘外径（信号） | 4 mm |
| Stripping length (Signal) | 9 mm |
| 额定电流（使用组 B / UL 1059）（信号） | 18.5 A |
| 额定电流（使用组 C / UL 1059）（信号） | 18.5 A |
| 额定电流（使用组 D / UL 1059）（信号） | 10 A |
| 额定电流，最小回路数 (Tu = 20°C)（信号） | 26.8 A |
| 额定电流，最大回路数 (Tu = 20°C)（信号） | 19.7 A |
| 额定电流，最小回路数 (Tu = 40°C)（信号） | 23.1 A |
| 额定电流，最大回路数 (Tu = 40°C)（信号） | 16.9 A |
| 额定冲击电压（过压等级 II/污染等级 2）（信号） | 4 kV |
| 额定冲击电压（过压等级 III/污染等级 2）（信号） | 4 kV |
| 额定冲击电压（过压等级 III/污染等级 3）（信号） | 4 kV |
| 额定电压（使用组 B / UL 1059）（信号） | 600 V |
| 额定电压（使用组 C / UL 1059）（信号） | 600 V |
| 额定电压（使用组 D / UL 1059）（信号） | 600 V |
| 额定电压值（过电压等级 II/污染等级 2）（信号） | 400 V |
| 额定电压值（过电压等级 III/污染等级 2）（信号） | 320 V |
| 额定电压值（过电压等级 III/污染等级 3）（信号） | 250 V |
| 最小电气间隙（信号） | 7.5 mm |
| 最小爬电距离（信号） | 7.5 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 额定电流大小与额定截面积和产品的位数有关系 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 针对裸端头 • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
| 认证/证书/一致性声明 |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255785) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078352) |
| 用户文档 | [Assembly instructions MPS 7S/5 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_177970) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
| ECLASS 14.0 | 27-46-03-02 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
