特性
| 版本 | 光伏型, 组装接线盒, 汇流箱, 交流电压版本, 带保险丝支架, 电缆接头, 组串式逆变器 |
| 订货号 | 8000069111 |

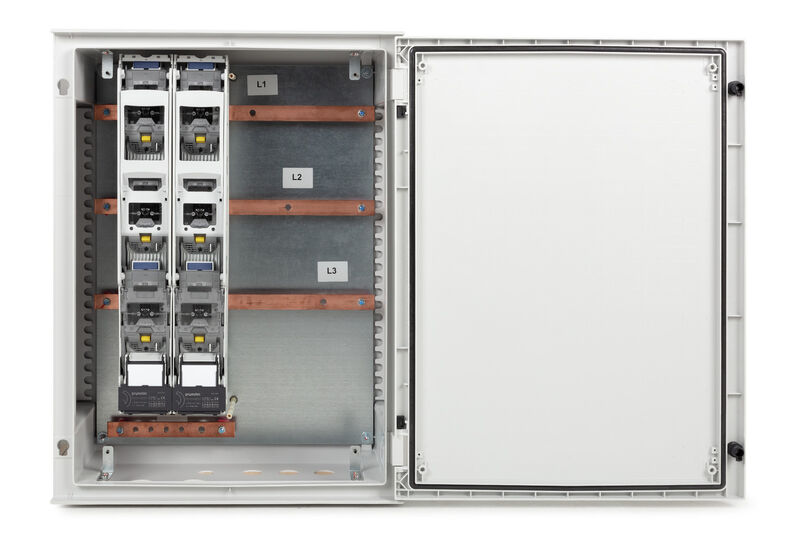

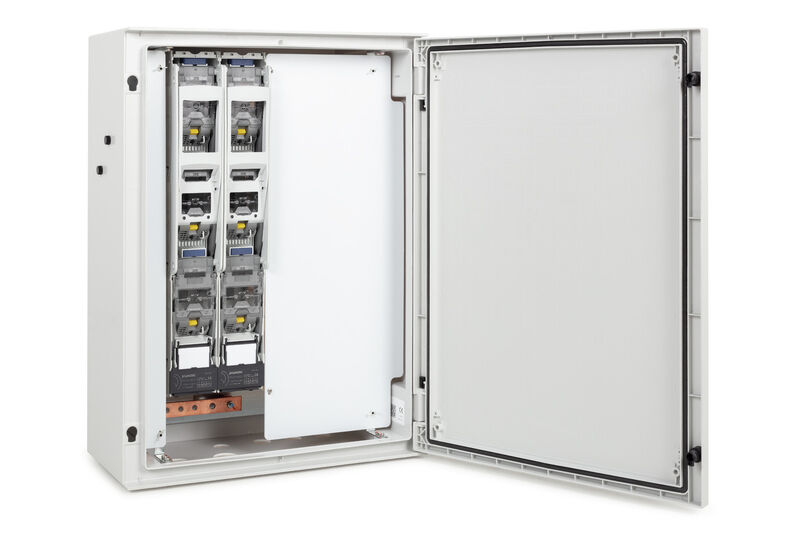

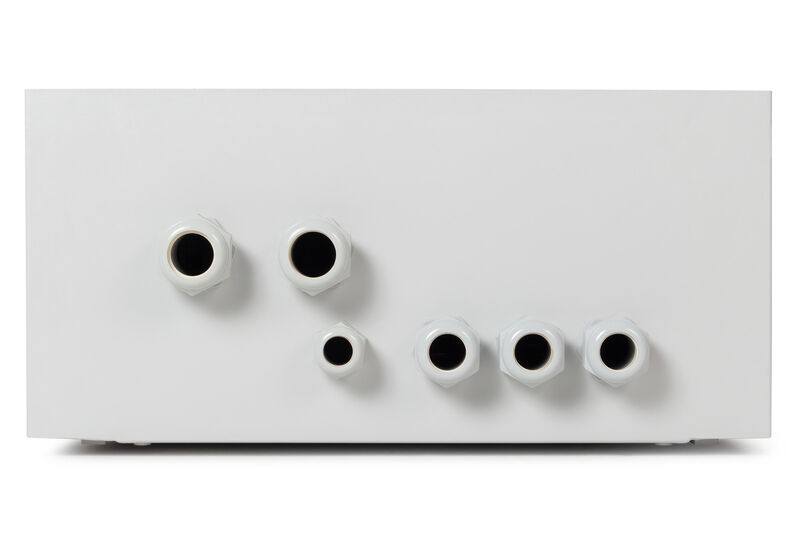

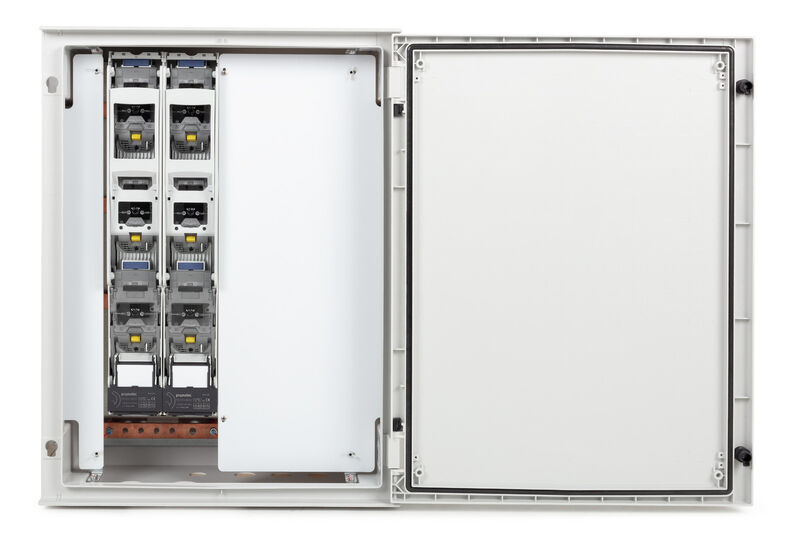

| 类型 | PV 40201S2V4C2A0ES |
| GTIN (EAN) | 4064675329695 |
| 数量 | 1 PC |
| 深 | 300 mm |
| 深度 (英寸) | 11.811 inch |
| 高度 | 847 mm |
| 高度 (英寸) | 33.346 inch |
| 宽度 | 636 mm |
| 宽度 (英寸) | 25.039 inch |
| 净重 | 19,874.434 g |
| 环境温度 | -20 ºC to +50 ºC |
| REACH SVHC | Lead 7439-92-1 |
| RoHS 合规状态 | 符合要求 |
| 接地 | 直接在 VPU |
| 额定电压 | 800 V |
| 交流输入数 | 2 |
| 电缆规格 | 定期 |
| 交流输出端口数 | 1 |
| 交流输出联接方式 |
螺钉联接
M12 |
| 安装方式 | 墙体安装 |
| 防护等级 | IP65 |
| 标准 |
IEC 61439-2 ed 2.0
EN 61439-2:2011 |
| 质保期 | 5年 |
| 安装方式 | 墙体安装 |
| 抗冲击力 | IK10 符合 IEC 62262 标准 |
| 接线盒固定 | 固定接片 |
| 绝缘材料 | 聚酯玻璃纤维增强聚碳酸酯 |
| 罩盖 | 铰链门 |
| 连接类型组串 | 内部端子（带直通电缆接头） |
| 安装位置 | 受保护的户外区域（距离海边 > 1 公里） |
| 标准 |
IEC 61439-2 ed 2.0
EN 61439-2:2011 |
| 防护等级 | IP65 |
| 标准 |
IEC 61439-2 ed 2.0
EN 61439-2:2011 |
| 短路电流 ISCPV | 136 A |
| 工程数据 | [Thermal Report](https://mdcop.weidmueller.com/mediadelivery/asset/900_319856) |
| 技术文档 |
[Customer drawings](https://mdcop.weidmueller.com/mediadelivery/asset/900_319854)
[Electrical drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_319855) |
| 用户文档 |
[User Manual PV AC Combiner boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_207166)
[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_217192) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| 认证 |  |
| ROHS | 一致 |
