接口板RS SD25S LPK3

接口板RS SD25S LPK3

接口板RS SD25S LPK3

下载技术数据页

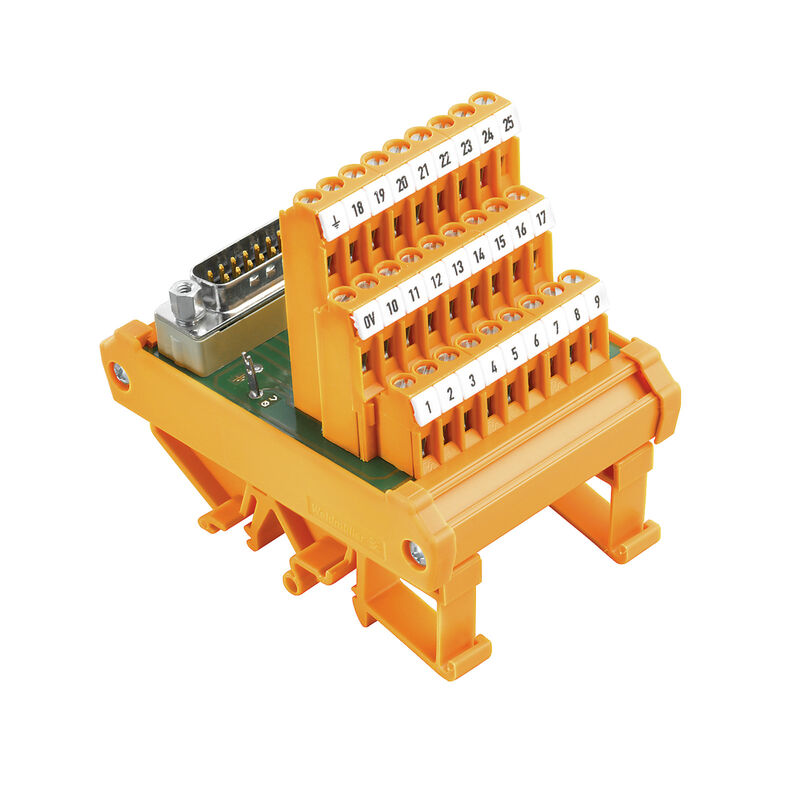

接口板RS SD25S LPK3

接口, RSSD, 符合 IEC 60807 / DIN 41652 标准的 D-sub 接插件, 25 回路插头, 螺钉联接

商品编号 8019950000

特性

通用订货数据

版本	接口, RSSD, 符合 IEC 60807 / DIN 41652 标准的 D-sub 接插件, 25 回路插头, 螺钉联接
订货号	8019950000
类型	RS SD25S LP3R
GTIN (EAN)	4008190140878
数量	1 PC

尺寸和重量

深	80 mm
深度 (英寸)	3.15 inch
高度	87 mm
高度 (英寸)	3.425 inch
宽度	60 mm
宽度 (英寸)	2.362 inch
净重	159 g

存储温度	-40...70 °C
工作温度	0...55 °C

环保产品合规

REACH SVHC	Lead 7439-92-1
SCIP	7b5ffb72-271d-4c73-8b09-bd0aaee3697a
RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	6aI, 6c

额定数据 UL

最大 UL 工作温度	25 °C
最小 UL 工作温度	0 °C
额定电流 I_N	1 A
额定电流 I_最大	1 A
额定电压 U_N	64 V

回路数（控制侧）	25 回路插头
接地	是
接地保护联接	扁平插针
控制侧的接口	符合 IEC 60807 / DIN 41652 标准的 D-sub 接插件
现场侧连接	LL3R 5.08 mm

额定电压	100 V
通道额定电流	1.5 A

绝缘参数（EN50178）

符合	DIN EN 50178
额定电压	100 V
过压等级	II
污染等级	2
脉冲电压测试	0.8 kV

剥线长度	6 mm
最大压接面积	6 mm²
最大压接面积，带塑料套的绝缘端头	2.5 mm²
最大导线截面， AWG	AWG 12
最大拧紧力矩	0.6 Nm
最小压接面积	0.5 mm²
最小拧紧力矩，最小值	0.5 Nm
最小电线截面， AWG	AWG 26
硬导线，最大压接面积 H05(07) V-U	6 mm²
硬导线，最小压接面积 H05(07) V-U	0.5 mm²
联接类型	螺钉联接
软导线带管状端头，最大压接面积	2.5 mm²
软导线带管状端头，最小压接面积	0.5 mm²
软导线，最大压接面积 H05(07) V-K	4 mm²
软导线，最小压接面积 H05(07) V-K	0.5 mm²

认证/证书/一致性声明	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153581)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_246642)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8019950000)
产品更改通知	[178407](https://mdcop.weidmueller.com/mediadelivery/asset/900_178407)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC002780
ETIM 7.0	EC002780
ETIM 8.0	EC002780
ETIM 9.0	EC002780
ECLASS 9.0	27-14-11-52
ECLASS 9.1	27-14-11-52
ECLASS 10.0	27-14-11-52
ECLASS 11.0	27-14-11-52
ECLASS 12.0	27-14-11-52
ECLASS 13.0	27-14-11-52
ECLASS 14.0	27-14-11-52

认证	![CE](/picture/CE.gif) ![UR](/picture/UR.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
UR 证书号	E141197
