S2C-SMT 3.50/36/90G 1.5SN BK BX

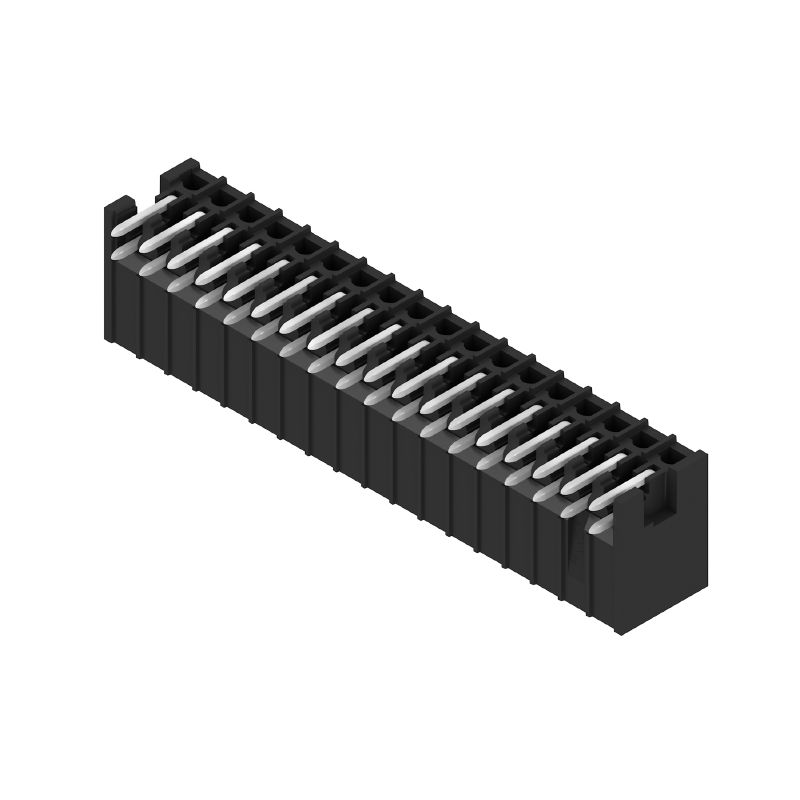

Illustrazione del prodotto
S2C-SMT 3.50/36/90G 1.5SN BK BX

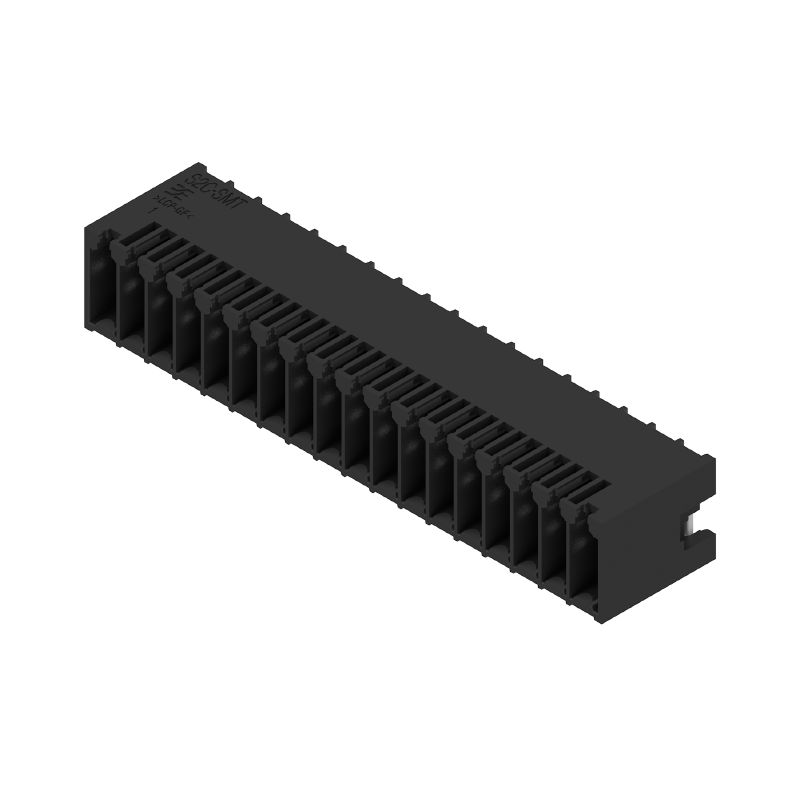

Illustrazione del prodotto
S2C-SMT 3.50/36/90G 1.5SN BK BX
Dimensional drawing

S2C-SMT 3.50/36/90G 1.5SN BK BX

Questo prodotto non è più disponibile.

PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.50 mm, Number of poles: 36, 90°, Solder pin length (l): 1.5 mm, tinned, black, Box

N. articolo 1289820000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 È la controparte di 2 Prodotti correlati 16
승인 General ordering data 치수 및 중량 환경 제품 규정 준수 Especificaciones del sistema Anyagjellemzők Bemessungsdaten nach IEC Données nominales selon CSA Dati di dimensionamento sec. UL 1059 Packing Viktig hänvisningstext Classificazioni

승인

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

General ordering data

Versione
PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.50 mm, Number of poles: 36, 90°, Solder pin length (l): 1.5 mm, tinned, black, Box
N. d’ordine
1289820000
Tipo
S2C-SMT 3.50/36/90G 1.5SN BK BX
GTIN (EAN)
4050118082883
CPZ
24 Pezzo
Parametri prodotto
IEC: 200 V / 13.4 A
UL: 150 V / 9.5 A
Imballaggio
Box
Stato consegna
Disdetto
Ultima data dell’ordine
/Date(1793401200000)/

치수 및 중량

Profondità
14,2 mm
Profondità (pollici)
0,559 inch
Posizione verticale
12,3 mm
Altezza (pollici)
0,484 inch
Altezza minima
10,8 mm
Larghezza
64,4 mm
Larghezza (pollici)
2,535 inch
Peso netto
10,853 g

환경 제품 규정 준수

Stato conformità RoHS
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

Especificaciones del sistema

Famiglia prodotti
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 pisos
Tipo di collegamento
Collegamento al circuito stampato
Montaggio su circuito stampato
Collegamento a saldare THT/THR
Passo in mm (P)
3,5 mm
Passo in pollici (P)
0,138 "
Angolo di uscita
90°
Numero di poli
36
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
1,5 mm
Dimensioni del codolo a saldare
d = 1,0 mm
ottagonale
Diametro foro di equipaggiamento (D)
1,4 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Diametro esterno del pad di saldatura
2,1 mm
Diametro del foro della sagoma
1,9 mm
L1 in mm
59,5 mm
L1 in pollici
2,343 "
quantità di file
1
Numero di serie di poli
2
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Codificabile
Sì
Forza di innesto/polo, max.
3,5 N
Forza d'estrazione/polo, max.
3,5 N

Anyagjellemzők

Materiale isolante
LCP GF
Colori
svart
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIb
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Struttura a strati del collegamento a saldare
1...3 µm Ni / 2...5 µm Sn opaco
Struttura a strati del connettore maschio
2...5 µm Sn / 1...3 µm Ni
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
-120 °C
Campo della temperatura di montaggio, min.
-40 °C
Campo della temperatura di montaggio, max.
120 °C

Bemessungsdaten nach IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
13,4 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
12 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
200 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
80 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s mit 80 A

Données nominales selon CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
150 V
Tensione nominale (Gruppo C / CSA)
50 V
Tensione nominale (Gruppo D / CSA)
150 V
Corrente nominale (Gruppo B / CSA)
9,5 A
Corrente nominale (Gruppo C / CSA)
9,5 A
Corrente nominale (Gruppo D / CSA)
9,5 A
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
150 V
Tensione nominale (Gruppo C / UL 1059)
50 V
Corrente nominale (Gruppo B / UL 1059)
9,5 A
Corrente nominale (Gruppo C / UL 1059)
9,5 A
Corrente nominale (Gruppo D / UL 1059)
9,5 A
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Packing

Imballaggio
Boîte
Lunghezza VPE
353 mm
Larghezza VPE
139 mm
Altezza VPE
26 mm

Viktig hänvisningstext

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note

• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Distanza tra le file: vedere la disposizione dei fori
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
