Eigenschaften
Ausfuehrung | freikonfektionierbarer Steckverbinder, M12 |
Best.-Nr. | 2703520000 |

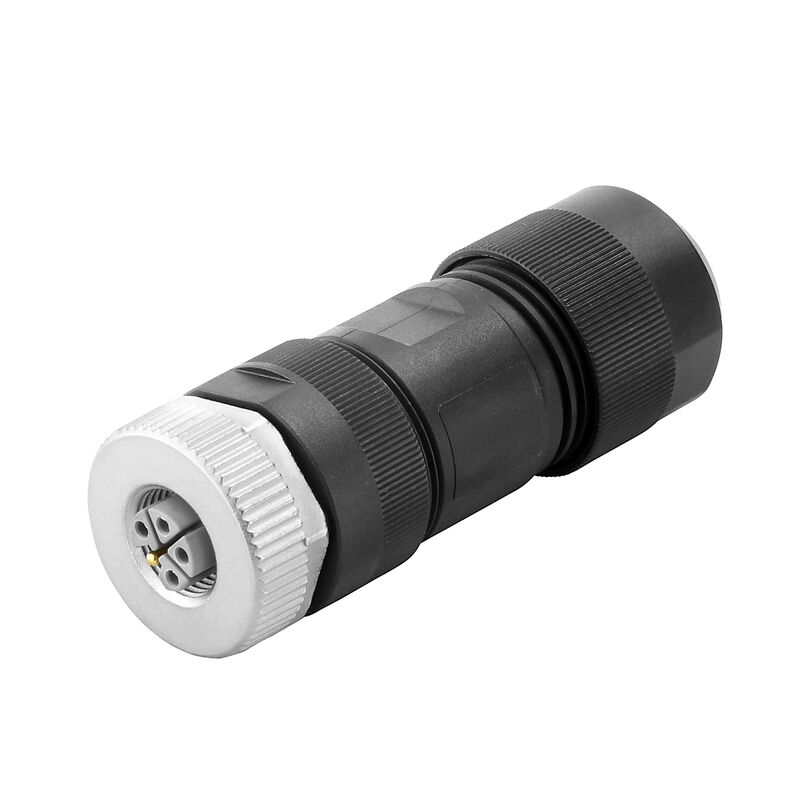

Art | SAIBGS-P-5L-8/13-M12 |
GTIN (EAN) | 4050118716214 |
VPE | 1 Stück |
Nettogewicht | 50,365 g |
RoHS-Konformitätsstatus | Konform |
REACH SVHC | No SVHC above 0.1 wt% |
Anschlussart | Schraubanschluss |
Anschlussquerschnitt, max. | 2,5 mm² |
Codierung | L-coded |
Gehäusebasismaterial | PA |
Kabeldurchmesser, max. | 13 mm |
Kabeldurchmesser, min. | 8 mm |
Kontaktausführung | Buchse |
Kontaktmaterial | CuZn |
Kontaktoberfläche | Au (Gold) |
Material Gewindering | Zinkdruckguss |
Nennspannung | 63 V |
Nennstrom | 16 A |
Polzahl | 5 |
Schutzart | IP67 |
Steckzyklen | ≥ 100 |
Temperaturbereich Gehäuse | -40 … +85 ° C |
Verschmutzungsgrad | 3 |
Polzahl | 5 |
Anschluss 1 | M12 |
Anschluss 2 | Schraube |
Gehäusebasismaterial | PA |
Anschlussgewinde | M12 |
Kontaktmaterial | CuZn |
Kontaktoberfläche | Au (Gold) |
Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
Schutzart | IP67 |
Steckzyklen | ≥ 100 |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_324551) |
Produktänderungsmitteilung |
[Technische Änderung für freikonfektionierbare M8 und M12 Steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_325557)
[Technical change to field attachable M8 and M12 connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_325558) |
Kataloge | [Calogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
ETIM 6.0 | EC002635 |
ETIM 7.0 | EC002635 |
ETIM 8.0 | EC002635 |
ETIM 9.0 | EC002635 |
ECLASS 9.0 | 27-44-01-02 |
ECLASS 9.1 | 27-44-01-03 |
ECLASS 10.0 | 27-44-01-02 |
ECLASS 11.0 | 27-44-01-02 |
ECLASS 12.0 | 27-44-01-16 |
ECLASS 13.0 | 27-44-01-02 |
ECLASS 14.0 | 27-44-01-16 |
Zulassungen |    |
ROHS | Konform |
UL File Number Search | [UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
Zertifikat-Nr. (cURus) | E307231 |
