SAIE-M12SL-5S-F12TL-M16
SAIE-M12SL-5S-F12TL-M16

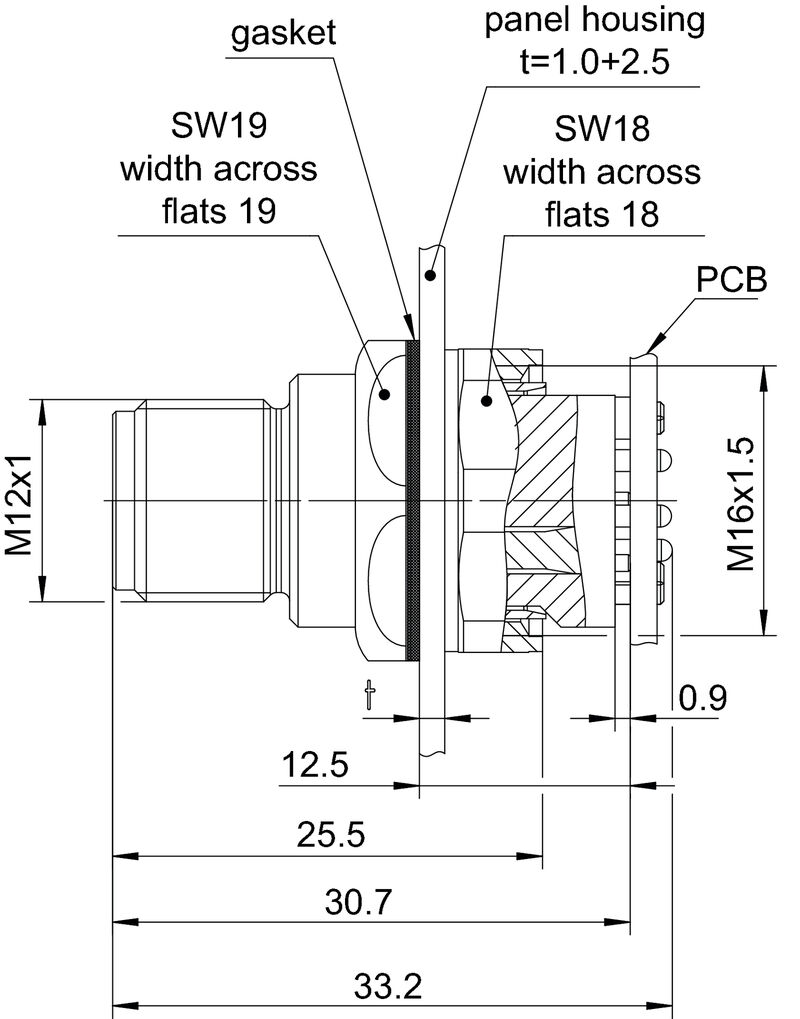

尺寸图
SAIE-M12SL-5S-F12TL-M16

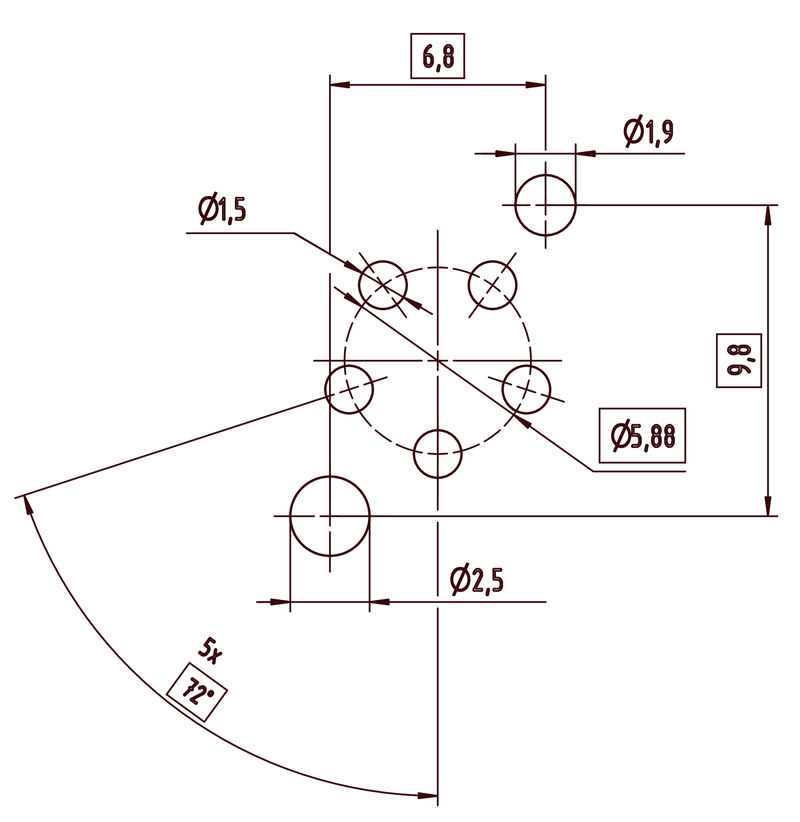

电路板布局

SAIE-M12SL-5S-F12TL-M16

内置插头, M12, 紧固螺纹: M 16 x 1.5, 回路数: 5, 股线 / 电缆长度:

商品编号 2530880000
下载技术数据页 工程支持 产品下载
相关商品 2
审批 通用订货数据 尺寸和重量 环保产品合规 PCB 接插件技术数据 PB47 USB /M12 I通用参数 分类

审批

ROHS
一致

通用订货数据

版本
内置插头, M12, 紧固螺纹: M 16 x 1.5, 回路数: 5, 股线 / 电缆长度:
订货号
2530880000
类型
SAIE-M12SL-5S-F12TL-M16
GTIN (EAN)
4050118540994
数量
1  PC

尺寸和重量

净重
25.52  g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

PCB 接插件技术数据

回路数
5
外壳
M12 针式
安装方式
前面板安装
安装高度
12  mm
编码
L-coded
额定电压
63  V
额定电流
16  A
防护等级
IP67
拧入时
插针镀层
镍，镀金
外壳基本材料
PA
联接螺纹
M12
拧紧力矩矩
M12: 0.8 - 1.2Nm
紧固螺纹
M 16 x 1.5
安装在印刷线路板上
浸焊
触点材料
铜合金

PB47 USB /M12 I通用参数

回路数
5
外壳基本材料
PA
联接螺纹
M12
触点材料
铜合金
插针镀层
镍，镀金
安装方式
前面板安装
防护等级
IP67
拧入时

分类

ETIM 6.0
EC002638
ETIM 7.0
EC003568
ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-44-01-10
ECLASS 12.0
27-44-01-10
ECLASS 13.0
27-44-01-10
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
