SAIL-M12GM8W-4L3.0UGE
SAIL-M12GM8W-4L3.0UGE
Pole scheme
Male, straight
SAIL-M12GM8W-4L3.0UGE
Dimensioned drawing
Angled socket
SAIL-M12GM8W-4L3.0UGE
Pole scheme
M12 = A-coded
SAIL-M12GM8W-4L3.0UGE
Pole scheme
Socket
SAIL-M12GM8W-4L3.0UGE
Wiring diagram

SAIL-M12GM8W-4L3.0UGE

Dit product is binnenkort niet meer beschikbaar.

Последняя дата заказа: /Date(1798671600000)/

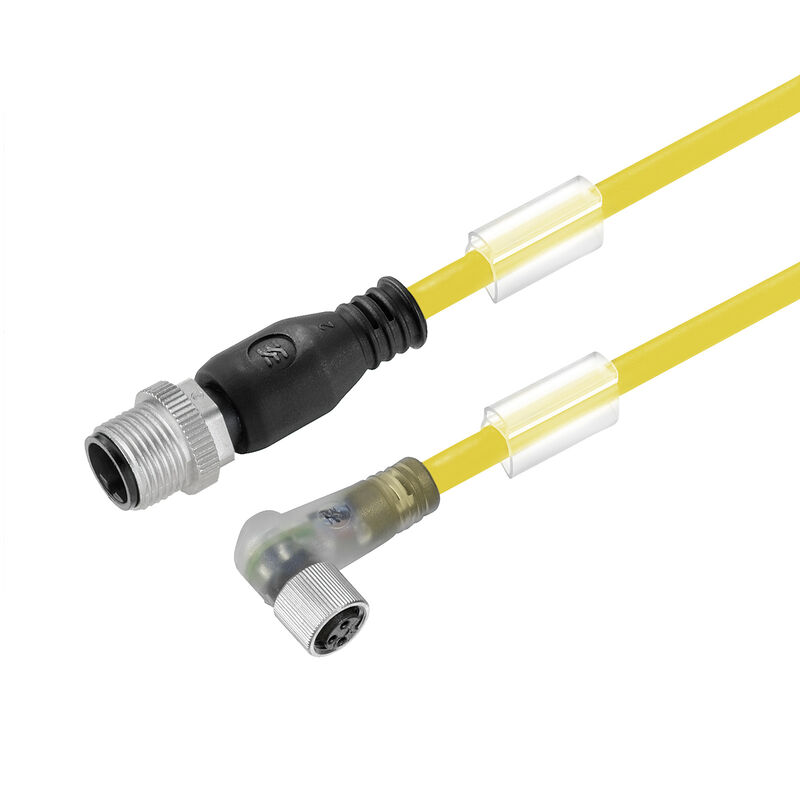

Cavo per sensori e attuatori, Linea di collegamento, M12 / M8, Numero di poli : 4, 3 m, perno, dritto - presa, 90°, Schermato: No, LED: Sì, Materiale della guaina: PUR, Alogeni: No

Product ID 1093130300
Gegevensblad downloaden Productdownloads Engineeringondersteuning
Toebehoren 7 Verwante producten 4
승인 Dati generali per l’ordinazione Mått och vikter 환경 제품 규정 준수 Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Normes générales Normes Mâle gauche Mâle droite Изображения продукции 분류

승인

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Dati generali per l’ordinazione

Ausfuehrung
Cavo per sensori e attuatori, Linea di collegamento, M12 / M8, Numero di poli : 4, 3 m, perno, dritto - presa, 90°, Schermato: No, LED: Sì, Materiale della guaina: PUR, Alogeni: No
Best.-Nr.
1093130300
Art
SAIL-M12GM8W-4L3.0UGE
GTIN (EAN)
4032248865086
Кол.
1 Штука
Статус поставки
Эта артикул в перспективе будет недоступен.
Последняя дата заказа
/Date(1798671600000)/

Mått och vikter

Nettovikt
81,84 g

환경 제품 규정 준수

RoHS-Konformitätsstatus
준수, 예외 존재
RoHS-Ausnahme (falls zutreffend/bekannt)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Ader nach UL AWM style
10493 (80 °C / 300 V)
Aderquerschnitt
0,25 mm²
Außendurchmesser
4.4 mm ± 0.2 mm
Beschleunigung
5 m/s²
Biegeradius min., bewegt
10 x Kabeldurchmesser
Biegeradius, min., fest verlegt
5 x Kabeldurchmesser
Biegezyklen
5 Mio
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Farbcodierung
braun
weiß
blau
schwarz
Flammwidrigkeit
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Geschirmt
Nein
Geschwindigkeit
5 m/s
Halogene
Nein
Hydrolyse- und mikrobenbeständig
Ja
Isolation
PP
Kabellänge
3 m
Konfigurierbare Kabellänge
No
LABS-frei
Yes
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelfarbe
yellow
Mantelmaterial
PUR
Polzahl
4
Schleppkettentauglichkeit
Yes
Schweißfunkenbeständigkeit
No
Schweißperlenfest
No
Strahlenvernetzt
Nem
Temperaturbereich, bewegt
-25...80 °C
Temperaturbereich, fest verlegt
-40...80 °C
Torsionsfestigkeit
360 °/m
Torsionslänge
1 m
Ölbeständigkeit
Conforme alla norma IEC 60811:404

Allgemeine Technische Daten

Anschlussgewinde
M12 / M8
Anzugsdrehmoment
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm
Ausführung
Stift, gerade – Buchse, 90°
Codierung
M12 = A-kodiert / M8 = keine
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
Gold-plated
LED
Yes
Material Gewindering
laton, niquelado
Nennspannung
24 V
Nennstrom
4 A
Schutzart
IP67
IP68
when screwed in
IP65
IP66
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
24 V

Normes générales

Steckverbinder Norm
CEI 61076-2-101
IEC 61076-2-104

Normes

Steckverbinder Norm
CEI 61076-2-101
IEC 61076-2-104

Mâle gauche

Stecker links
M12, Codage A, IP69, Contact mâle, droit, Plastique, non blindé

Mâle droite

Stecker rechts
M8, IP69, Contact femelle, Coudé à 90°, Plastique, LED, non blindé

Изображения продукции

Подпись к рисунку - 08
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Bildtext-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
