SAIL-M12WM12G-L-3.0PGR
SAIL-M12WM12G-L-3.0PGR
Disegno quotato
SAIL-M12WM12G-L-3.0PGR
Disegno quotato
SAIL-M12WM12G-L-3.0PGR
Schema dei poli
Plug
SAIL-M12WM12G-L-3.0PGR
Schema dei poli
Socket
SAIL-M12WM12G-L-3.0PGR

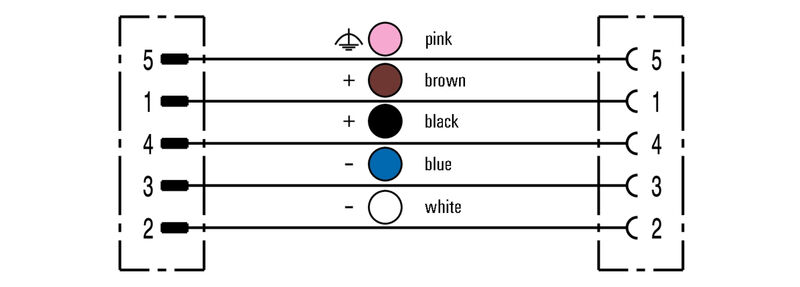

Schema elettrico
SAIL-M12WM12G-L-3.0PGR
L'utensile ideale: Screwty ® con funzione di coppia
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12WM12G-L-3.0PGR

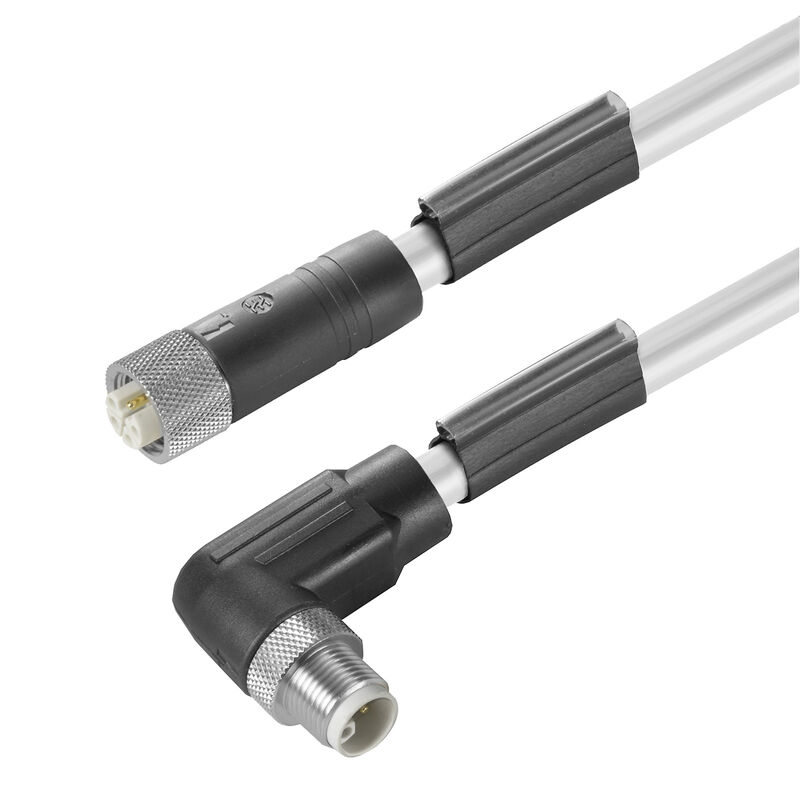

Cavo per sensori e attuatori, Linea di collegamento, M12 / M12, Numero di poli : 5, 3 m, maschio, angolato - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 2455320300
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Standard generali Norme Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E257571

Dati generali per l’ordinazione

Ausfuehrung
Cavo per sensori e attuatori, Linea di collegamento, M12 / M12, Numero di poli : 5, 3 m, maschio, angolato - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
N. d’ordine
2455320300
Art
SAIL-M12WM12G-L-3.0PGR
GTIN (EAN)
4050118470536
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
200 g

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Dati tecnici del cavo

Außendurchmesser
8 mm ± 0.2 mm
Beschleunigung
5 m/s²
Biegeradius min., bewegt
7,5 x diametro cavo
Biegeradius, min., fest verlegt
4 x diametro cavo
Biegezyklen
10 Mio
Colore della guaina
grigio
Farbcodierung
marrone
bianco
blu
Nero
rosa
Geschwindigkeit
5 m/s
Halogene
No
Idoneità all'installazione con catene portacavi
Sì
Isolation
PP
Konfigurierbare Kabellänge
No
Lunghezza del cavo
3 m
Mantel nach UL AWM style
20939 (80 °C / 600 V)
Mantelmaterial
PUR
Polzahl
5
Průřez jádra
1,5 mm²
Schweißfunkenbeständigkeit
No
Schweißperlenfest
No
Shielded
No
Strahlenvernetzt
No
Temperaturbereich, bewegt
-30...80 °C
Temperaturbereich, fest verlegt
-40...80 °C

Dati tecnici generali

Ciclos de enchufado
≤ 100
Codificación
L-coded
Connection thread
M12 / M12
Corriente nominal
16 A
Grado de polución
3
Ház hőmérsékleti tartománya
-40 … +85 ° C
jumpered
No
LED
No
Material capotas
PUR
Resistencia del aislamiento
108 Ω
Superficie de contacto
dorata
Tensión nominal
50 V
Tipo de protección
IP65
IP67
se avvitato
Versión
maschio, angolato - femmina, diritto
조임 토크
M12: 0,8 - 1,2 Nm

Proprietà elettriche

Isolationswiderstand
108 Ω
Nennspannung
50 V

Standard generali

Connettori a norma
IEC 61076-2-111
N° Certificato (cULus)
E257571

Norme

Connettori a norma
IEC 61076-2-111

Connettore maschio sx

Штекер левый
M12, Codificato L, IP67, Contatto maschio, Angolato a 90°, Plastica, non schermate

Connettore maschio dx

Plug right
M12, Codificato L, IP67, Contatto femmina, Diritto, Plastica, non schermate

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
