SAIL-M8GM12G-3-2.5V
SAIL-M8GM12G-3-2.5V
Maßzeichnung
Male, straight
SAIL-M8GM12G-3-2.5V
Maßzeichnung
Straight socket
SAIL-M8GM12G-3-2.5V
Polbild
Male
SAIL-M8GM12G-3-2.5V
Polbild
Socket
SAIL-M8GM12G-3-2.5V
Schaltbild
Schaltbild
SAIL-M8GM12G-3-2.5V
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM12G-3-2.5V

Dieses Produkt ist bald nicht mehr verfügbar.

Datum der letzten Bestellung: /Date(1790719200000)/

Produktalternative: 1938230300

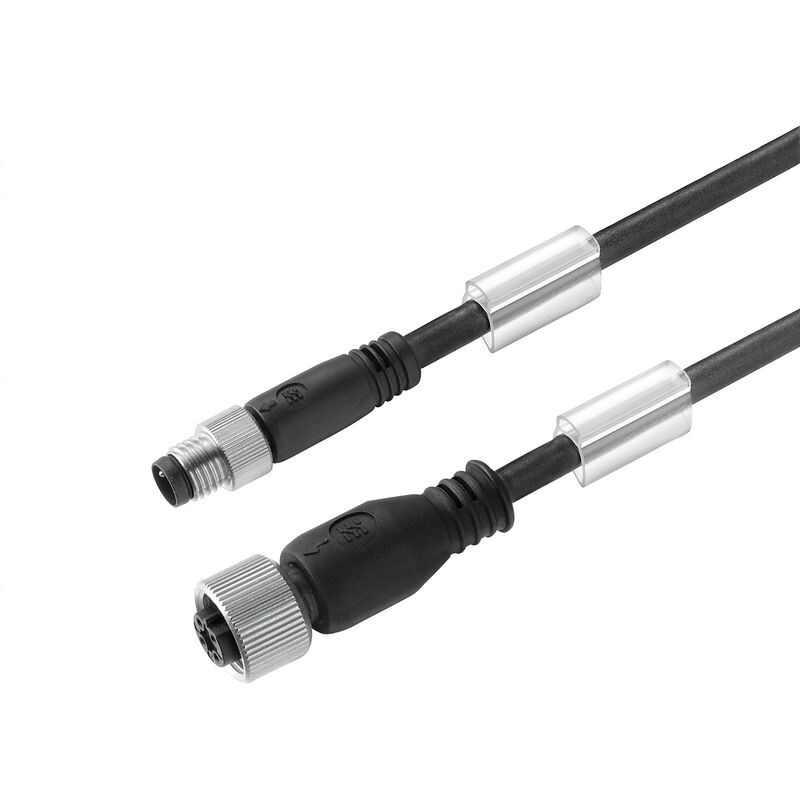

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 2.5 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PVC, Halogene: Ja

Art.-Nr. 1938230250
Datenblatt herunterladen Produkt Downloads Engineering Support
Zubehör 6 Verwandte Artikel 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technical specifications for cable General technical data Electrical properties General standards Normer Stecker links Stecker rechts Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 2.5 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PVC, Halogene: Ja
Best.-Nr.
1938230250
Typ
SAIL-M8GM12G-3-2.5V
GTIN (EAN)
4050118410846
VPE
1 Stück
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1790719200000)/
Produktalternative
[1938230300](~/p/1938230300)

Abmessungen und Gewichte

Nettogewicht
77,44 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Aderquerschnitt
0,25 mm²
Außendurchmesser
4.5 mm ± 0.2 mm
Cable length
2,5 m
Farbcodierung
갈색
파란색
검은색
Geschirmt
아니요
Halogene
예
Isolation
PVC
Konfigurierbare Kabellänge
Нет
Mantel nach UL AWM style
2464 (80 °C / 300 V)
Mantelfarbe
schwarz
Mantelmaterial
PVC
Polzahl
3
Schleppkettentauglichkeit
Nein
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Strahlenvernetzt
Nein
Temperaturbereich, bewegt
-5...80 °C
Temperaturbereich, fest verlegt
-30...80 °C
Torsionsfestigkeit
0 °/m

General technical data

Anschlussgewinde
M12 / M8
Ausführung
pin, straight - socket, straight
Codierung
A-coded
gebrückt
아니요
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
Gold-plated
LED
No
Material Gewindering
Zinkdruckguss
Nennspannung
60 V
Nennstrom
4 A
Schutzart
IP65
IP66
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Electrical properties

Isolationswiderstand
108 Ω
Nennspannung
60 V

General standards

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Normer

Kontaktdon Norm
IEC 61076-2-101
IEC 61076-2-104

Stecker links

Stecker links
M8, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
M12, A-codiert, IP69, Buchsenkontakt, gerade, Kunststoff, ungeschirmt

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
