SAIL-M8WM8G-4-3.0U
SAIL-M8WM8G-4-3.0U
Dimensioned drawing
Male, angled
SAIL-M8WM8G-4-3.0U
Dimensioned drawing
Male, straight
SAIL-M8WM8G-4-3.0U
Polbild
Pin
SAIL-M8WM8G-4-3.0U
Polbild
Socket
SAIL-M8WM8G-4-3.0U
Schaltbild
SAIL-M8WM8G-4-3.0U
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8WM8G-4-3.0U

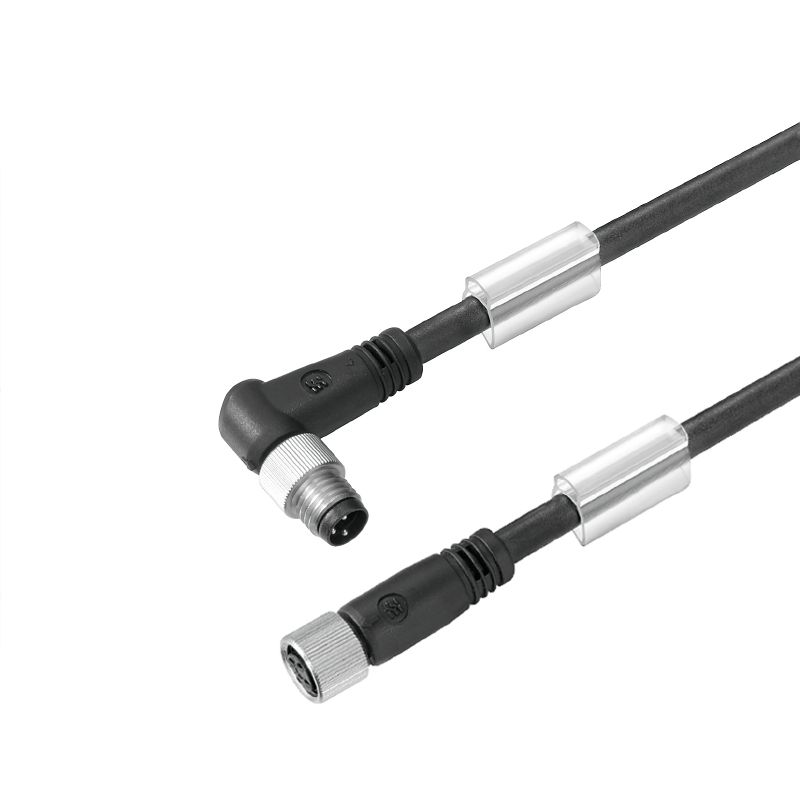

Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M8 / M8, Pólusok száma : 4, 3 m, tű (papa), hajlított - hüvely (mama), egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1535470300
Adatlap letöltése Termékletöltések
Kapcsolódó termékek 6
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Technical specifications for cable General technical data Propiedades eléctricas Általános szabványok Dugó, bal Dugó, jobb Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Általános rendelési adatok

Version
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M8 / M8, Pólusok száma : 4, 3 m, tű (papa), hajlított - hüvely (mama), egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Order No.
1535470300
Type
SAIL-M8WM8G-4-3.0U
GTIN (EAN)
4050118553109
Qty.
1 Darab

Méretek és tömegek

Nettó tömeg
77,44 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

A következő kábeltartókhoz:
Yes
Bending cycles
12 Mio
Bending cycles at torsion
> 5 Mio.
Colour coding
brown
white
blue
black
Configurable cable length
No
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Gyorsulás
5 m/s²
Hajlítási sugár, min., mozgó
10 x cable diameter
Hajlítási sugár, min., álló
5 x cable diameter
Halogén
No
Hydrolysis and microbe resistant
Yes
Irradiation crosslinked
No
Kabellängd
3 m
LABS-free
Tak
Length of torsion
1 m
Number of poles
4
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
4.4 mm ± 0.2 mm
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Resistant to welding beads
Nem
Sheath material
PUR
Speed
5 m/s
Szigetelés
PP
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Torsion resistance
360 °/m
Welding spark resistance
Nem
árnyékolt
Nem
Érkeresztmetszet
0,25 mm²
护套颜色
fekete
防油
in accordance with IEC 60811:404

General technical data

Coding
A-coded
Connection thread
M8 / M8
Contact surface
Gold-plated
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
No
LED
Nie
Nominal current
4 A
Nominal voltage
30 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP69
IP65
IP66
Temperature range of housing
-25…+85 °C
Threaded ring material
Sárgaréz, nikkelezett
Version
tű (papa), hajlított - hüvely (mama), egyenes

Propiedades eléctricas

Insulation resistance
108 Ω
Nominal voltage
30 V

Általános szabványok

Сертификат № (cULus)
E307231

Dugó, bal

Plug left
M8, IP69, dugós érintkező, 90°-os szög, Műanyag, árnyékolatlan

Dugó, jobb

Plug right
M8, IP69, hüvelyes érintkező, egyenes, Műanyag, árnyékolatlan

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
