SAIL-VSBD-M8G-3-10U
SAIL-VSBD-M8G-3-10U

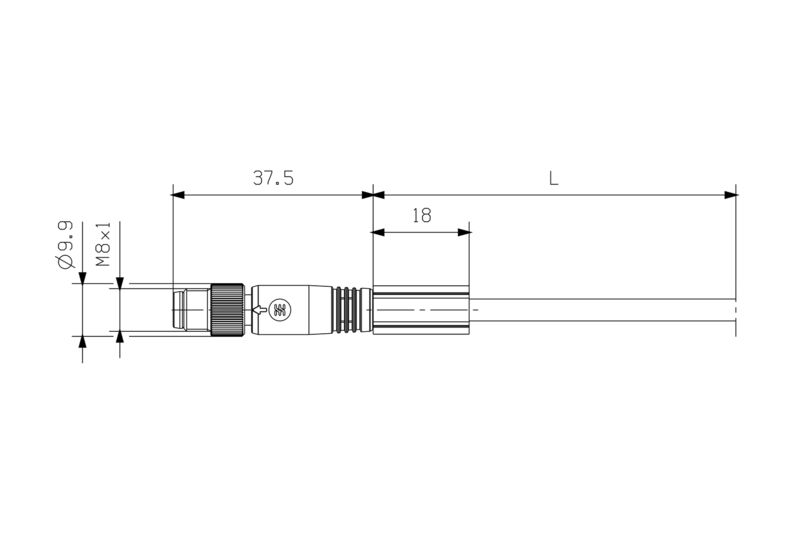

Dimensioned drawing
SAIL-VSBD-M8G-3-10U
Dimensioned drawing
Male, straight
SAIL-VSBD-M8G-3-10U
Pole scheme
SAIL-VSBD-M8G-3-10U
Pole scheme
M8 = none
SAIL-VSBD-M8G-3-10U
Wiring diagram

SAIL-VSBD-M8G-3-10U

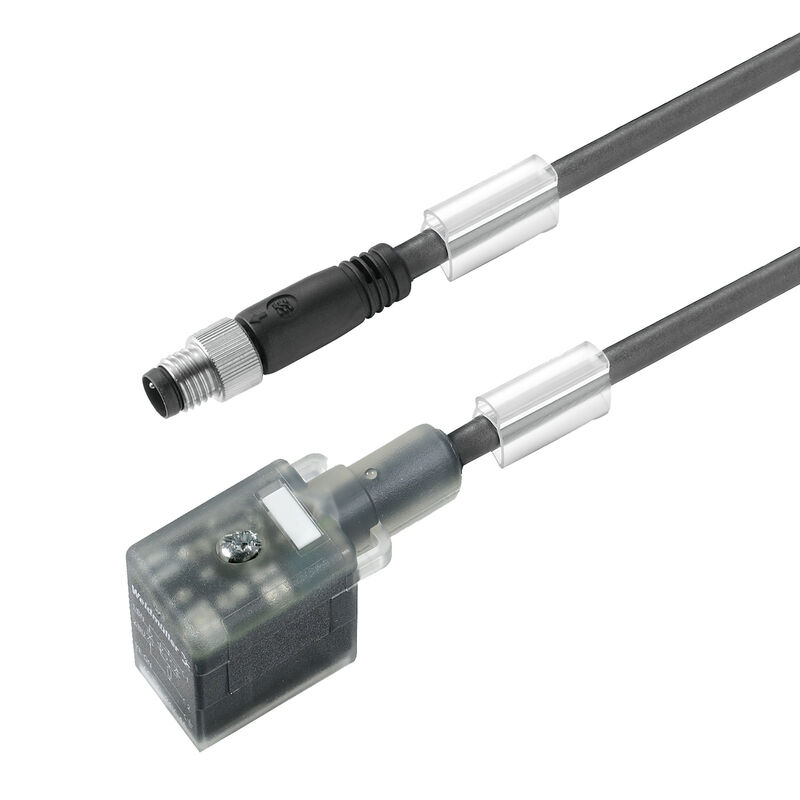

Cable para válvulas (preparado), Con. recto - Con. para válvulas, Tipo B DIN (10 mm), M8 = ninguno, Longitud de cable: 10 m, PUR, negro

N.º de artículo 1099771000
Descargar hoja de datos Soporte técnico
Productos relacionados 5
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Tekniska data för kabel Datos técnicos generales Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Version
Cable para válvulas (preparado), Con. recto - Con. para válvulas, Tipo B DIN (10 mm), M8 = ninguno, Longitud de cable: 10 m, PUR, negro
Заказ №
1099771000
Typ
SAIL-VSBD-M8G-3-10U
GTIN (EAN)
4032248874767
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
293 g

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme con exención
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

Acceleration
5 m/s²
Bending cycles
2 Mio
Bending radius, min., moving
10 x diámetro del cable
Bending radius, min., stationary
5 x diámetro del cable
Cable length
10 m
Colour coding
marrón
azul
Verde/amarillo
Core cross-section
0,5 mm²
Halogen
No
Hegesztésnek ellenálló
No
Insulation
PP
Number of poles
3
Outside diameter
4.6 mm ± 0.2 mm
Plage de température, fixe
-50...80 °C
Resistencia a la torsión
0 °/m
Schweißfunkenbeständigkeit
No
Sheath material
PUR
Sheathing colour
black
Shielded
No
Speed
200 m/s
Suitable for cable carriers
Sí
온도 범위, 이동
-25...80 °C

Datos técnicos generales

All valve plugs are fitted with protective circuits
Diodo supresor
Anslutningsvridmoment
Tornillo de sujeción M3: 0,4 Nm
M8: 0.6 Nm
Kódolás
Tipo B DIN (10 mm)
M8 = ninguno
LED
Ja
Névleges feszültség
24 V
Névleges áram
4 A
Skyddsklass
IP67
atornillado
Temperature range of housing
-25…+80 °C
Változat
Con. recto - Con. para válvulas
Поверхность контакта
estañado

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
