特性
| 版本 | 阀门插头, 直插头 - 阀门插头 |
| 订货号 | 1916701000 |

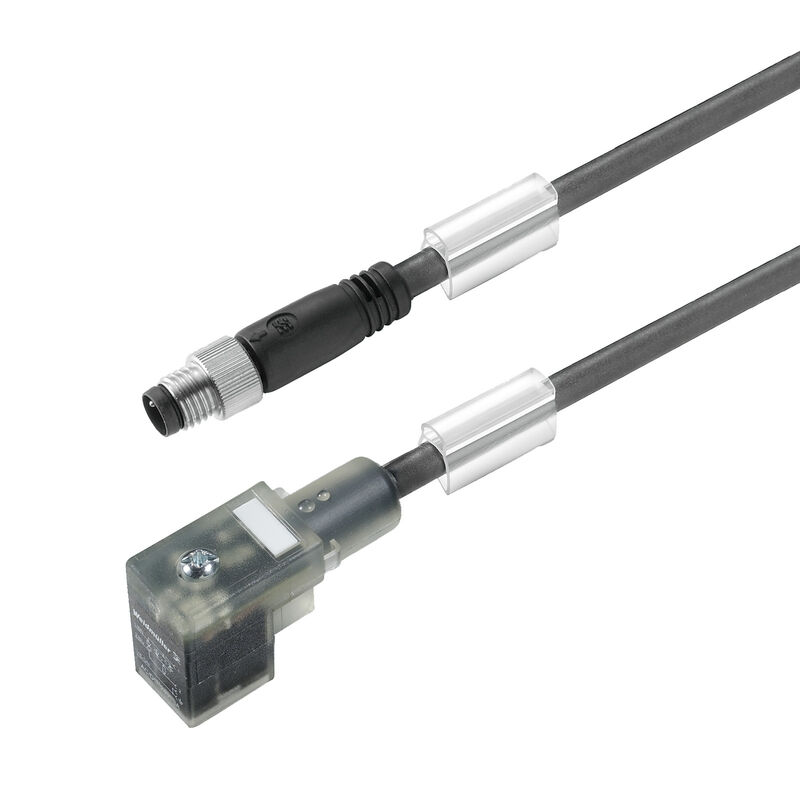

| 类型 | SAIL-VSCD-M8G-3-10U |
| GTIN (EAN) | 4032248907502 |
| 数量 | 1 PC |
| 净重 | 253 g |
| REACH SVHC | Lead 7439-92-1 |
| RoHS 合规状态 | 符合要求 |
| 传输速率 | 200 m/s |
| 加速度 | 5 m/s² |
| 卤素 | 不 |
| 回路数 | 3 |
| 外径 | 4.6 mm ± 0.2 mm |
| 带屏蔽 | 无 |
| 弯曲循环 | 2 Mio |
| 护套材料 | PUR |
| 护套颜色 | 黑色 |
| 最小弯曲半径，可变 | 10 x 电缆直径 |
| 最小弯曲半径，固定 | 5 x 电缆直径 |
| 电缆长度 | 10 m |
| 移动中的温度范围 | -25...80 °C |
| 绝缘 | PP |
| 耐焊珠高温 | 无 |
| 芯线横截面积 | 0.5 mm² |
| 适用于拖曳电缆 | 是 |
| 防焊接火花 | 无 |
| 颜色编码 |
棕色
蓝色 绿/黄 |
| LED | 是 |
| 保护线路 | 抑制二极管 |
| 外壳温度范围 | -25…+80 °C |
| 拧紧力矩矩 |
M3 安装螺钉: 0.4 Nm
M2.5 安装螺钉: 0.3 Nm |
| 插针镀层 | 镀锡 |
| 类型 | 直插头 - 阀门插头 |
| 编码 |
结构 B DIN (8 mm)
M8 = 无 |
| 防护等级 |
IP67
拧入时 |
| 额定电压 | 24 V |
| 额定电流 | 4 A |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167095) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1916701000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-12 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-12 |
| ECLASS 11.0 | 27-06-03-12 |
| ECLASS 12.0 | 27-06-03-12 |
| ECLASS 13.0 | 27-06-03-12 |
| ECLASS 14.0 | 27-06-03-12 |
| 认证 |   |
| ROHS | 一致 |
