SAIP-M12WM12W-4-3.0U
SAIP-M12WM12W-4-3.0U
Rysunek wymiarowy
Male, angled
SAIP-M12WM12W-4-3.0U
Rysunek wymiarowy
Angled socket
SAIP-M12WM12W-4-3.0U
Schemat biegunów
M12 = A-coded
SAIP-M12WM12W-4-3.0U
Schemat biegunów
M12 = A-coded
SAIP-M12WM12W-4-3.0U
Schemat połączeń
SAIP-M12WM12W-4-3.0U
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12WM12W-4-3.0U

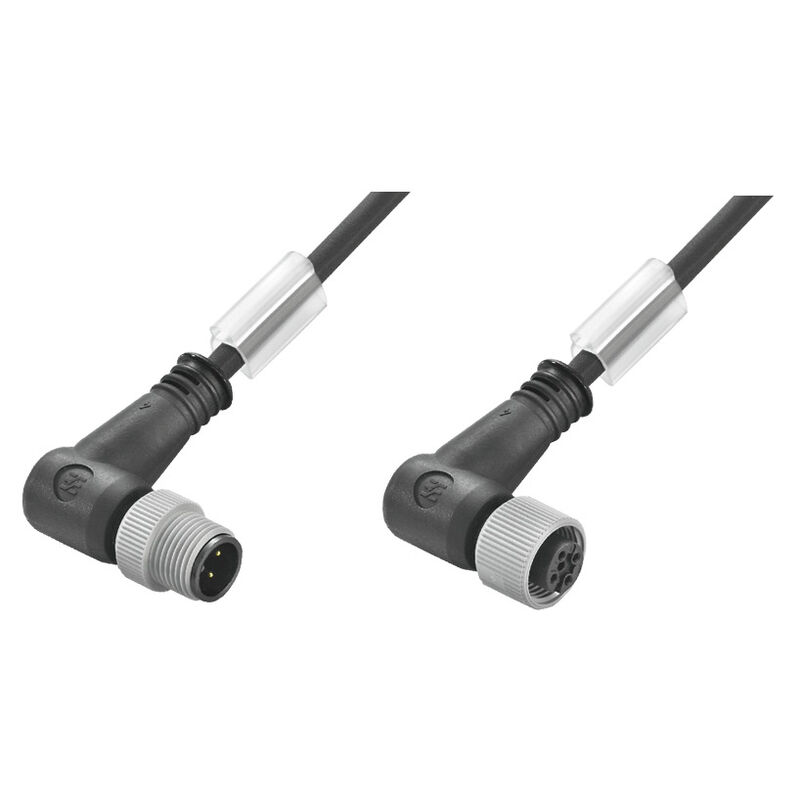

Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 4, 3 m, styk, 90° — gniazdo 90°, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1108710300
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Akcesoria 7 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne Normy wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Ogólne dane zamówieniowe

Wersja
Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 4, 3 m, styk, 90° — gniazdo 90°, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
1108710300
Typ
SAIP-M12WM12W-4-3.0U
GTIN (EAN)
4032248888566
Ilość
1 szt.

Wymiary i masa

Masa netto
102,96 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Accélération
5 m/s²
Apantallado
Nie
Bending radius, min., moving
10 x średnica kabla
cicli di piegatura
12 mln
Configurable cable length
Nie
Core cross-section
0,34 mm²
Cykle zginania przy rozciąganiu
> 5 Mio.
Délka kabelu
3 m
Długość skręcania
1 m
Hajlítási sugár, min., álló
5 x średnica kabla
Halogen
Nie
Hydrolys- och mikrobresistent
Tak
Insulation
PP
Kodowanie kolorami
brązowy
biały
niebieski
czarny
Liczba biegunów
4
Number of wires
4
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Rdzeń zgodnie z UL AWM style
10493 (80 °C / 300 V)
Resistenza alla fiamma
In accordance with UL1581 UL / CUL FT2
zgodnie z wymaganiami IEC 60332-2-2
Sheath material
PUR
Sheathing colour
czarny (podobny do RAL 9005)
Sieciowane radiacyjnie
Nie
Suitable for cable carriers
Tak
Wytrzymałość na skręcanie
180 °/m
Zakres temperatur, stały
-50...80 °C
Zakres temperatur, zmienny, min. / maks.
-25...60 °C
Ölbeständigkeit
Tak
Średnica zewnętrzna
4.1 mm + 0.15 mm
Без линейного алкилбензол сульфоната
Tak
속도
3,33 m/s

Dane ogólne techniczne

Cykle wpinania
≥ 100
kodowanie
Kodowanie A
LED
Nie
Materiał pierścienia gwintowanego
tworzywo sztuczne
Moment dokręcający
M12 (tworzywo sztuczne): 0,9 - 1,1 Nm
Napięcie znamionowe
250 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
Stopień ochrony
IP65
IP66
IP67
IP68
po wkręceniu
Stopień zanieczyszczenia
3
Wykonanie
styk, 90° — gniazdo 90°
Zakres temperatury obudowy
-25…+85 °C
zmostkowany
Nie
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
M12 / M12

Właściwości elektryczne

Napięcie znamionowe
250 V
Opór izolacji
108 Ω

Standardy ogólne

Standardní konektor
IEC 61076-2-101
Č. osvědčení (cULus)
E307231

Normy

Standardní konektor
IEC 61076-2-101

wtyki lewe

Wtyk po lewej
M12, Kodowanie A, IP69, styk męski, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane

wtyki prawe

Wtyk po prawej
M12, Kodowanie A, IP69, styk żeński, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
