SCDN 3.81/04/90G 3.2SN OR BX

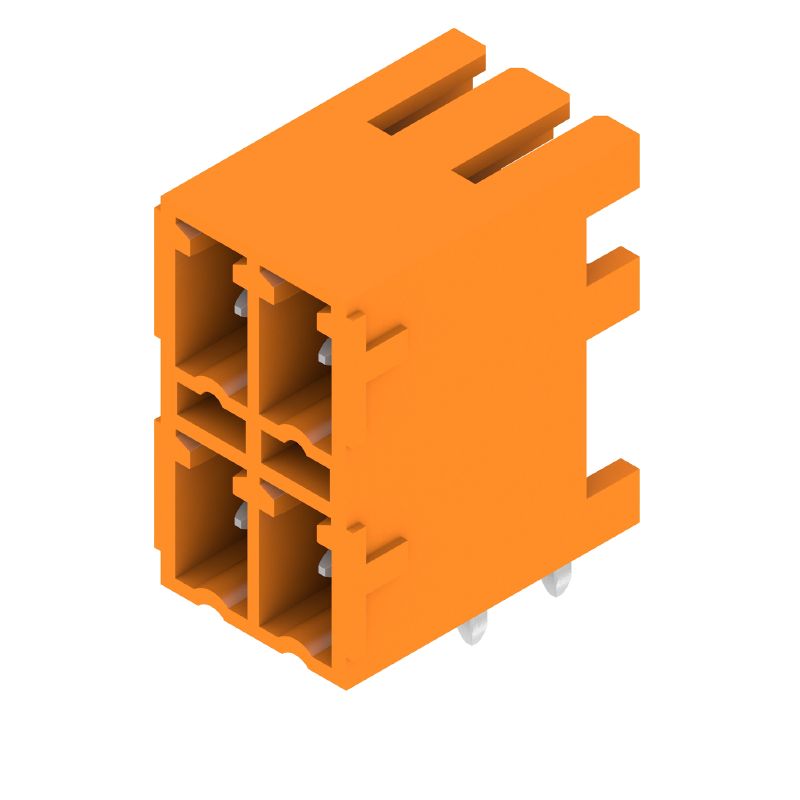

Изображение изделия
SCDN 3.81/04/90G 3.2SN OR BX
Изображение изделия
SCDN 3.81/04/90G 3.2SN OR BX
Dimensional drawing

SCDN 3.81/04/90G 3.2SN OR BX

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 3.81 mm, Количество полюсов: 4, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

№ продукта 1040410000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является эквивалентом 1 Связанные продукты 28
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Rated data acc. to IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Ausfuehrung
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 3.81 mm, Количество полюсов: 4, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
Best.-Nr.
1040410000
Art
SCDN 3.81/04/90G 3.2SN OR BX
GTIN (EAN)
4032248769070
Qty.
50 Штука
Продуктное отношение
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Упаковка
Ящик

Размеры и массы

Tiefe
13,3 mm
Глубина (дюймов)
0,524 inch
Höhe
18,4 mm
Высота (в дюймах)
0,724 inch
Высота, мин.
15,2 mm
Breite
9,01 mm
Ширина (в дюймах)
0,355 inch
Nettó tömeg
2,04 g

Экологическое соответствие изделия

Estado de cumplimiento de la directiva RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Produktfamilie
OMNIMATE Signal — серия BC/SC 3.81
Type of connection
Соединение с платой
Montage auf der Leiterplatte
Соединение THT под пайку
Raster in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
Abgangswinkel
90°
Количество полюсов
4
Anzahl Lötstifte pro Pol
1
Pájecí kolík, délka (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,02 / -0,2 mm
Wymiary kołka lutowniczego
d = 1,0 mm
восьмиугольный
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
솔더 구멍 직경(D)
1,2 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 в мм
3,81 mm
L1 в дюймах
0,15 "
Количество рядов
2
Количество полюсных рядов
2
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Объемное сопротивление
≤5 mΩ
Кодируемый
Да

Данные о материалах

Szigetelőanyag
PA GF
Szín
оранжевый
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
II
Comparative Tracking Index (CTI)
≥ 550
Класс пожаростойкости UL 94
V-0
Érintkező anyaga
Сплав медный
Érintkező felület
луженые
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
13,2 A
Névleges áram, min. pólusszám (Tu=40°C)
17 A
Névleges áram, maximális pólusszám (Tu=40°C)
12,2 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1 сек. с 76 A

Номинальные характеристики по CSA

Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
11 A
Nennstrom (Use group D / CSA)
10 A

Номинальные характеристики по UL 1059

Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
11 A
Nennstrom (Use group D / UL 1059)
10 A

Упаковка

Verpackung
Ящик
VPE Länge
208 mm
VPE Breite
129 mm
VPE Höhe
27 mm

Важное примечание

Conformité IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notes

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• P на чертеже – шаг
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
