特性

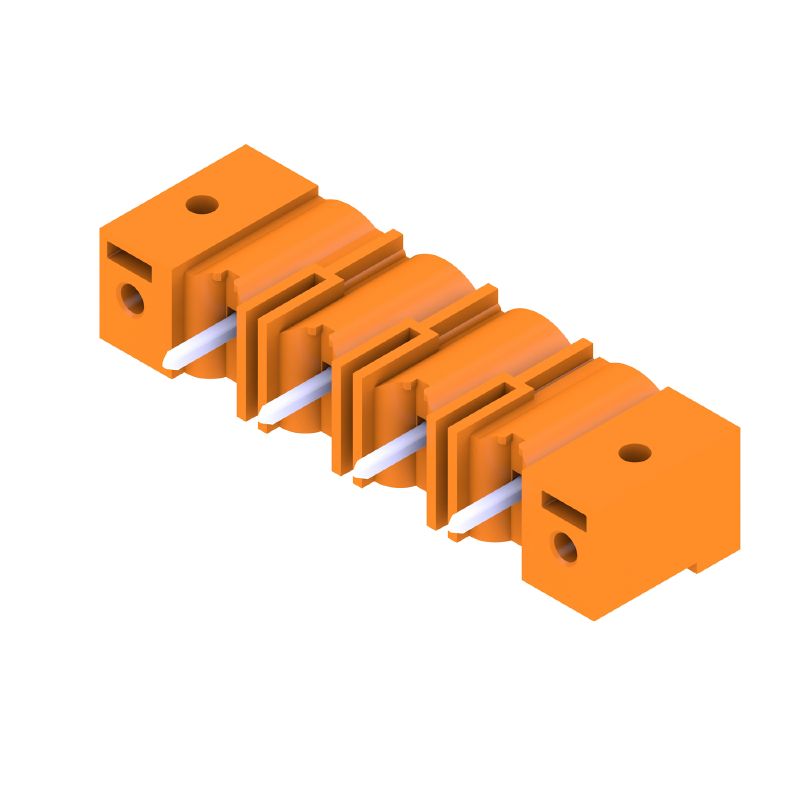

| 版本 | PCB 接插件, 插座, 法兰, THT 焊接联接, 7.62 mm, 回路数: 4, 180°, 焊脚长度 (l): 3.2 mm, 镀锡, 橙色, 盒装 |
| 订货号 | 1141000000 |
| 类型 | SL 7.62HP/04/180F 3.2 SN OR BX |
| GTIN (EAN) | 4032248923809 |
| 数量 | 42 PC |
| 产品数据 |
IEC: 630 V / 29 A UL: 300 V / 20 A |
| 包装 | 盒装 |
| 深 | 8.4 mm |
| 深度 (英寸) | 0.331 inch |
| 高度 | 15 mm |
| 高度 (英寸) | 0.591 inch |
| 最低安装高度 | 11.8 mm |
| 宽度 | 39.34 mm |
| 宽度 (英寸) | 1.549 inch |
| 净重 | 3.1 g |
| 最小持续工作温度 | -25 °C |
| 最大持续工作温度 | 100 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 电源 - BL/SL 7.62HP 系列 |
| 联接类型 | 板联接 |
| 安装在印刷线路板上 | THT 焊接联接 |
| 间距 P（单位：mm） | 7.62 mm |
| 间距 P（单位：inch） | 0.3 " |
| 出线方向 | 180° |
| 回路数 | 4 |
| 每回路的焊脚数目 | 1 |
| 焊脚长度 (l) | 3.2 mm |
| 焊针规格 | 1.0 x 1.0 mm |
| 焊针规格 = d tolerance | +0,01 / -0,03 mm |
| 焊接孔直径 (D) | 1.4 mm |
| 焊接孔直径公差 (D) | + 0.1 mm |
| L1（mm） | 22.86 mm |
| L1（inch） | 0.9 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 防触电保护（按照DIN VDE57106） | 插入时的手指安全保护 |
| 防触电保护（按照DIN VDE 0470） | IP 20 已插入 |
| 防护等级 | IP10 |
| 可编码 | 是 |
| 螺钉法兰的最小扭矩 | 0.15 Nm |
| 螺钉法兰的最大扭矩 | 0.25 Nm |
| 插拔次数 | 25 |
| 绝缘材料 | PBT |
| 颜色编码 | 橙色 |
| 比色表 (相似) | RAL 2000 |
| 绝缘材料组 | IIIa |
| 相比漏电起痕指数（CTI） | ≥ 200 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 焊接连接的焊层结构 | 1...3 µm Ni / 2...4 µm Sn 亚光 |
| 插头触点叠层结构 | 1...3 µm Ni / 2...4 µm Sn 亚光 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 100 °C |
| 最小安装温度 | -25 °C |
| 最大安装温度范围 | 100 °C |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 29 A |
| 额定电流，最大回路数 (Tu = 20°C) | 26 A |
| 额定电流，最小回路数 (Tu = 40°C) | 25 A |
| 额定电流，最大回路数 (Tu = 40°C) | 21 A |
| 额定电压值（过电压等级II/污染等级2） | 630 V |
| 额定电压值（过电压等级III/污染等级2） | 500 V |
| 额定电压值（过电压等级III/污染等级3） | 400 V |
| 额定冲击电压（过压等级 II/污染等级2） | 6 kV |
| 额定冲击电压（过压等级III/污染等级2） | 6 kV |
| 额定冲击电压（过压等级III/污染等级3） | 6 kV |
| 瞬时耐电流 | 3 x 1s ， 180 A |
| 最小爬电距离 | 8.1 mm |
| 最小电气间隙 | 6.5 mm |
| 额定电压 (使用组 B / CSA) | 300 V |
| 额定电压 (使用组 C / CSA) | 300 V |
| 额定电压 (使用组 D / CSA) | 600 V |
| 额定电流 (使用组 B / CSA) | 20 A |
| 额定电流 (使用组 C / CSA) | 20 A |
| 额定电流 (使用组 D / CSA) | 5 A |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 300 V |
| 额定电压 (使用组 C / UL 1059) | 300 V |
| 额定电压 (使用组 D / UL 1059) | 600 V |
| 额定电流 (使用组 B / UL 1059) | 20 A |
| 额定电流 (使用组 C / UL 1059) | 20 A |
| 额定电流 (使用组 D / UL 1059) | 5 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 最小爬电距离 | 11.2 mm |
| 最小电气间隙 | 6.5 mm |
| 包装 | 盒装 |
| VPE 长度 | 342 mm |
| VPE 宽度 | 134 mm |
| VPE 高度 | 21 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 根据需求可以提供镀金产品 • 额定电流大小与额定截面积和产品的位数有关系 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
