接插件SV-SMT 7.62HP/02/270G SC/4 2.6SN BX

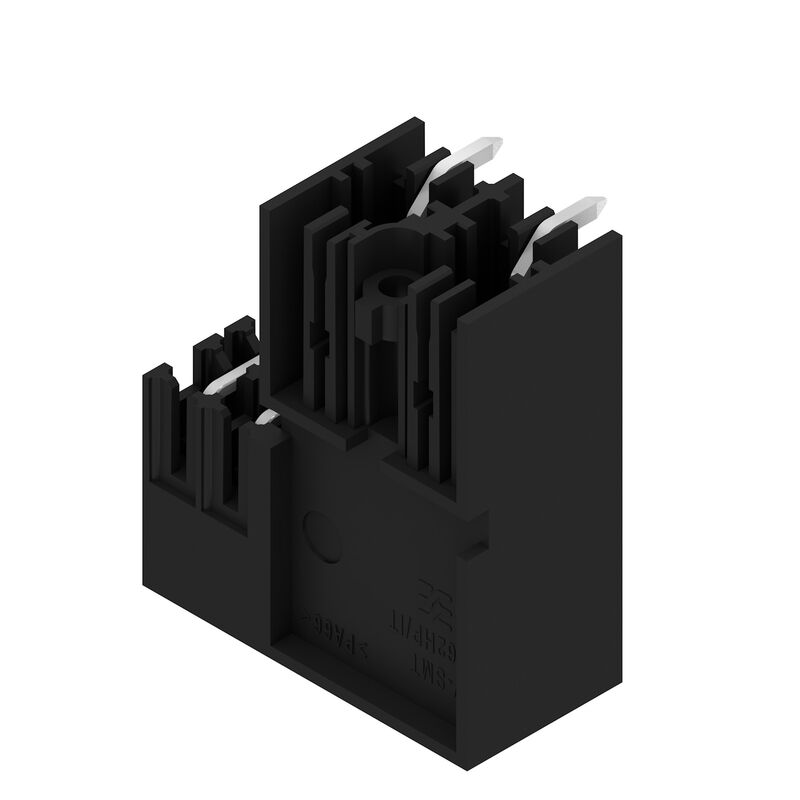

产品图片
接插件SV-SMT 7.62HP/02/270G SC/4 2.6SN BX

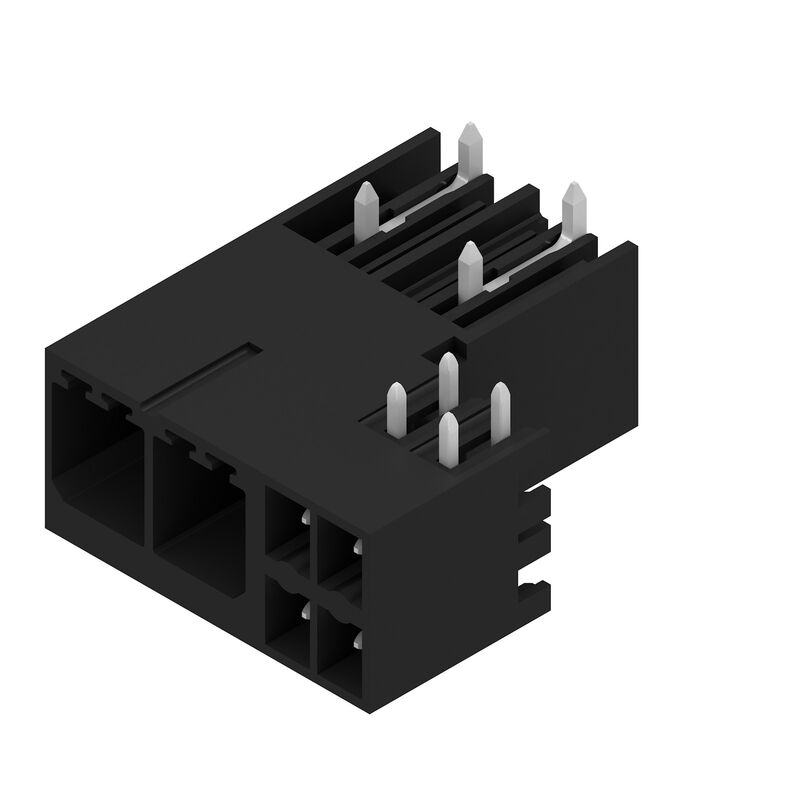

产品图片
接插件SV-SMT 7.62HP/02/270G SC/4 2.6SN BX
Dimensional drawing

接插件SV-SMT 7.62HP/02/270G SC/4 2.6SN BX

PCB 接插件, 插座, 侧面封闭, THT/THR 焊接联接, 7.62 mm, 回路数: 2, 270°, 焊脚长度 (l): 2.6 mm, 镀锡, 黑色, 盒装

商品编号 2528970000
下载技术数据页 工程支持 产品下载
配件 1 相关商品 13
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 额定数据符合 IEC 标准 额定数据符合 UL 1059 标准 包装 技术数据 重要注意事项 分类

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
PCB 接插件, 插座, 侧面封闭, THT/THR 焊接联接, 7.62 mm, 回路数: 2, 270°, 焊脚长度 (l): 2.6 mm, 镀锡, 黑色, 盒装
订货号
2528970000
类型
SV-SMT 7.62HP/02/270G SC/4 2.6SN BX
GTIN (EAN)
4050118539493
数量
66  PC
产品数据
IEC: 1000 V / 41 A
UL: 300 V / 33 A
包装
盒装

尺寸和重量

深
28.3  mm
深度 (英寸)
1.114  inch
高度
14  mm
高度 (英寸)
0.551  inch
最低安装高度
11.4  mm
宽度
23.83  mm
宽度 (英寸)
0.938  inch
净重
5  g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

系统规格

产品系列
OMNIMATE 电源 - BV/SV 7.62HP 系列
联接类型
板联接
安装在印刷线路板上
THT/THR 焊接联接
间距 P（单位：mm）
7.62  mm
间距 P（单位：inch）
0.3  "
出线方向
270°
回路数
2
每回路的焊脚数目
2
焊脚长度 (l)
2.6  mm
焊针规格
0.8 x 1.0mm
焊接孔直径 (D)
1.4  mm
焊接孔直径公差 (D)
+ 0.1 mm
L1（mm）
7.62  mm
L1（inch）
0.3  "
L2 （mm）
3.81  mm
L2 （inch）
0.15  "
层数
1
插针排数
1
防触电保护（按照DIN VDE57106）
safe to back of hand above the printed circuit board
防触电保护（按照DIN VDE 0470）
IP 20
通道电阻
2.00 mΩ
可编码
是
插拔力 / 回路，最大
12  N
拉力 / 回路，最大
7  N

材料数据

绝缘材料
PA 9T
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
I
相比漏电起痕指数（CTI）
≥ 600
Moisture Level (MSL)
1
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
焊接连接的焊层结构
1...3 µm Ni / 4...6 µm Sn 亚光
插头触点叠层结构
1...3 µm Ni / 4...6 µm Sn 亚光
最低存放温度.
-40  °C
最高存放温度
70  °C
最低操作温度
-50  °C
最高操作温度
130  °C
最小安装温度
-25  °C
最大安装温度范围
130  °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
41  A
额定电流，最大回路数 (Tu = 20°C)
41  A
额定电流，最小回路数 (Tu = 40°C)
41  A
额定电流，最大回路数 (Tu = 40°C)
41  A
额定电压值（过电压等级II/污染等级2）
1,000  V
额定电压值（过电压等级III/污染等级2）
630  V
额定电压值（过电压等级III/污染等级3）
630  V
额定冲击电压（过压等级 II/污染等级2）
6  kV
额定冲击电压（过压等级III/污染等级2）
6  kV
额定冲击电压（过压等级III/污染等级3）
6  kV
瞬时耐电流
3 x 1s ， 420 A

额定数据符合 UL 1059 标准

机构
CURUS
cURus 证书号
E60693
额定电压 (使用组 B / UL 1059)
300  V
额定电压 (使用组 C / UL 1059)
300  V
额定电压 (使用组 D / UL 1059)
600  V
额定电流 (使用组 B / UL 1059)
33  A
额定电流 (使用组 C / UL 1059)
33  A
额定电流 (使用组 D / UL 1059)
5  A
参见认证参数
规格为最大值，详情参见认证证书。
最小爬电距离
9.6  mm
最小电气间隙
6.9  mm

包装

包装
盒装
VPE 长度
338  mm
VPE 宽度
130  mm
VPE 高度
33  mm

技术数据

以 mm 为单位的间距 (混合)
  • 标称:
    3.81 mm
  • 混合组件:
    Signal
间距，单位 mm (信号)
3.81 mm
以英寸为单位的间距 (混合)
  • 标称:
    0.15 "
  • 混合组件:
    Signal
间距，单位英寸 (信号)
0.15 "
回路数 (混合)
  • 标称:
    4
  • 混合组件:
    Signal
回路数 (信号)
4
每个回路的焊针数量 (混合)
  • 混合组件:
    Signal
  • 标称:
    1
每个回路的焊针数量 (信号)
1
焊针规格 (混合)
  • 焊针规格:
    0.8 x 0.8mm
  • 混合组件:
    Signal
焊针规格 (信号)
0.8 x 0.8mm
焊针规格 = d 公差 (混合)
  • 焊针规格 = d tolerance:
    • 带前缀公差下限（表示为最小值）:
      -0,03
    • 带前缀公差上限（表示为最大值）:
      +0,01
    • 公差, 单位:
      mm
  • 混合组件:
    Signal
焊针规格 = d 公差 (信号)
-0,03 / +0,01 mm
焊孔直径 (混合)
  • 混合组件:
    Signal
  • 标称:
    1.3 mm
印刷线路板孔直径 (信号)
1.3 mm
焊孔直径公差 (混合)
  • 混合组件:
    Signal
  • 焊接孔直径公差 (D):
    ± .1 mm
印刷线路板孔直径公差 (信号)
± .1 mm
L2 （mm）
3.81  mm
L2 （inch）
0.15  "
排数 (混合)
  • 混合组件:
    Signal
排数 (信号)
2
触点材料 (混合)
  • 混合组件:
    Signal
  • 触点材料:
    CuMg
触点材料 (信号)
CuMg
触点表面 (混合)
  • 混合组件:
    Signal
  • 插针镀层:
    镀锡
触点表面 (信号)
镀锡
焊接联接的叠层结构 (混合)
  • 焊接连接的叠层结构:
    • 材料:
      Ni
    • 叠层强度:
      • 最小:
        1 µm
      • 最大:
        3 µm
    • 材料:
      Sn
    • 叠层强度:
      • 最小:
        4 µm
      • 最大:
        8 µm
  • 混合组件:
    Signal
焊接连接的焊层结构 (信号)
1-3 µm Ni / 4-8 µm Sn
插头触点的叠层结构 (混合)
  • 插头触点的叠层结构:
    • 材料:
      Ni
    • 叠层强度:
      • 最小:
        1 µm
      • 最大:
        3 µm
    • 材料:
      Sn
    • 叠层强度:
      • 最小:
        4 µm
      • 最大:
        8 µm
  • 混合组件:
    Signal
插头触点的叠层结构 (信号)
1-3 µm Ni / 4-8 µm Sn
针对过电压级/污染等级 II/2 的额定电压 (混合)
  • 混合组件:
    Signal
  • 标称:
    320 V
针对过电压级 / 污染等级 II/2污染的额定电压 (信号)
320 V
针对过电压级/污染等级 III/2 的额定电压 (混合)
  • 混合组件:
    Signal
  • 标称:
    160 V
针对过电压级 / 污染等级 III/2污染的额定电压 (信号)
160 V
针对过电压级/污染等级 III/3 的额定电压 (混合)
  • 混合组件:
    Signal
  • 标称:
    160 V
针对过电压级 / 污染等级 III/3污染的额定电压 (信号)
160 V
针对过电压级 / 污染等级 II/2污染的额定脉冲电压 (混合)
  • 混合组件:
    Signal
  • 标称:
    2.5 kV
针对过电压级 / 污染等级 II/2污染的额定脉冲电压 (信号)
2.5 kV
针对过电压级 / 污染等级 III/2污染的额定脉冲电压 (混合)
  • 混合组件:
    Signal
  • 标称:
    2.5 kV
针对过电压级 / 污染等级 III/2污染的额定脉冲电压 (信号)
2.5 kV
针对过电压级 / 污染等级 III/3污染的额定脉冲电压 (混合)
  • 混合组件:
    Signal
  • 标称:
    2.5 kV
针对过电压级 / 污染等级 III/3污染的额定脉冲电压 (信号)
2.5 kV
短时耐受电流容量 (混合)
  • 瞬时耐电流:
    3 x 1s ， 80 A
  • 混合组件:
    Signal
短时耐受电流阻抗 (信号)
3 x 1s ， 80 A
爬电距离 (混合)
  • 混合组件:
    Signal
  • 最小:
    4.38 mm
电气间隙 (混合)
  • 混合组件:
    Signal
  • 最小:
    3.6 mm
额定电压 (使用组 B / CSA) (混合)
  • 混合组件:
    Signal
  • 标称:
    300 V
额定电压 (使用组 B / CSA) (信号)
300 V
额定电压 (使用组 C / CSA) (混合)
  • 混合组件:
    Signal
  • 标称:
    50 V
额定电压 (使用组 C / CSA) (信号)
50 V
额定电流 (使用组 B / CSA) (混合)
  • 混合组件:
    Signal
  • 标称:
    9 A
额定电流 (使用组 B / CSA) (信号)
9 A
额定电流 (使用组 C / CSA) (混合)
  • 混合组件:
    Signal
  • 标称:
    9 A
额定电流 (使用组 C / CSA) (信号)
9 A
额定电流 (使用组 D / CSA) (混合)
  • 混合组件:
    Signal
  • 标称:
    9 A
额定电流 (使用组 D / CSA) (信号)
9 A
额定电压 (使用组 B / UL 1059) (混合)
  • 混合组件:
    Signal
  • 标称:
    300 V
额定电压 (使用组 B / UL 1059) (信号)
300 V
额定电压 (使用组 C / UL 1059) (混合)
  • 混合组件:
    Signal
  • 标称:
    50 V
额定电压 (使用组 C / UL 1059) (信号)
50 V
额定电压 (使用组 D / UL 1059) (混合)
  • 混合组件:
    Signal
  • 标称:
    300 V
额定电压 (使用组 D / UL 1059) (信号)
300 V
额定电流 (使用组 B / UL 1059) (混合)
  • 混合组件:
    Signal
  • 标称:
    5 A
额定电流 (使用组 B / UL 1059) (信号)
5 A
额定电流 (使用组 C / UL 1059) (混合)
  • 混合组件:
    Signal
  • 标称:
    5 A
额定电流 (使用组 C / UL 1059) (信号)
5 A
额定电流 (使用组 D / UL 1059) (混合)
  • 混合组件:
    Signal

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 电源端子的技术参数
• 信号触点的技术数据：50V / 5A，剥皮长度 8mm
• 额定电流大小与额定截面积和产品的位数有关系
• 图表规格：P1=7.62 mm; P2=3.81 mm
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
