SV-SMT 7.62HP/03/90MF3 SC/4 2.6SN BX

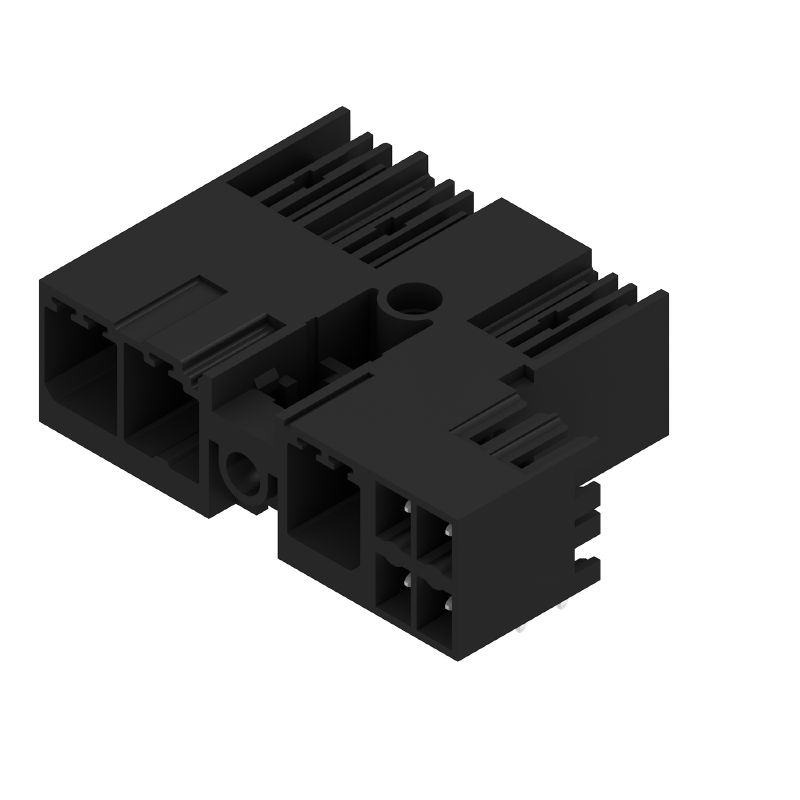

Produktillustration
SV-SMT 7.62HP/03/90MF3 SC/4 2.6SN BX

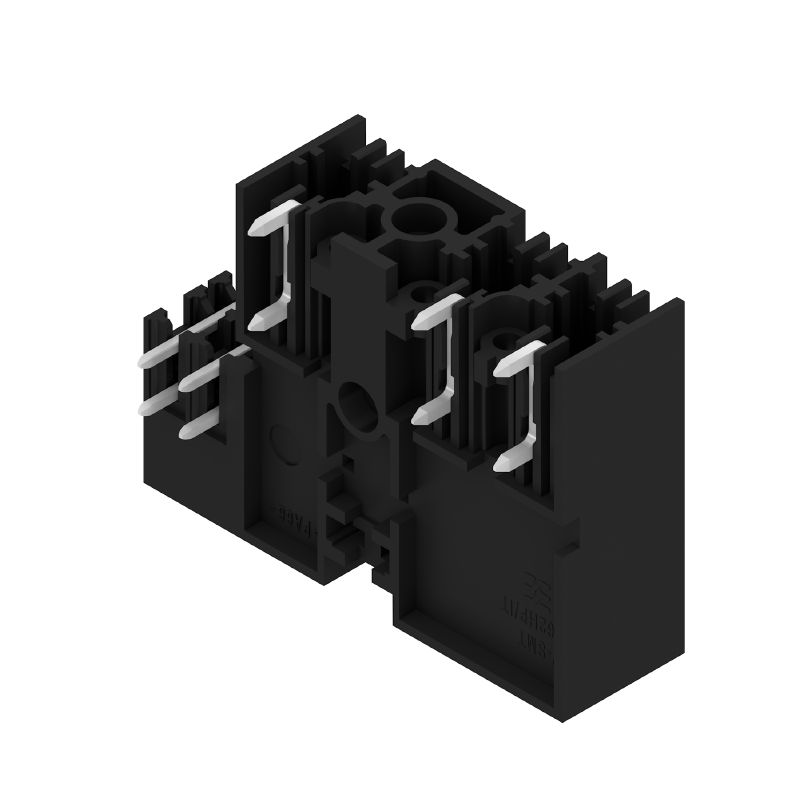

Produktillustration
SV-SMT 7.62HP/03/90MF3 SC/4 2.6SN BX
Dimensional drawing

SV-SMT 7.62HP/03/90MF3 SC/4 2.6SN BX

Denna produkt är inte längre tillgänglig.

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Bride centrale, Raccordement soudé THT/THR, 7.62 mm, Nombre de pôles: 3, 90°, Longueur du picot à souder (l): 2.6 mm, étamé, noir, Boîte

Produkt-ID 2529770000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Är en motdel till 2 Använda produkter 4
Approvals Informations générales de commande Dimensions and weights Environmental Product Compliance System specifications Material data Datos nominales conformes a IEC Märkdata enligt UL 1059 Packing Technical data - hybrid Nota importante Классификации

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Informations générales de commande

Versión
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Bride centrale, Raccordement soudé THT/THR, 7.62 mm, Nombre de pôles: 3, 90°, Longueur du picot à souder (l): 2.6 mm, étamé, noir, Boîte
Código
2529770000
Tipo
SV-SMT 7.62HP/03/90MF3 SC/4 2.6SN BX
GTIN (EAN)
4050118539677
Cantidad
48 items
Produktparametrar
IEC: 1000 V / 41 A
UL: 300 V / 33 A
Förpackning
Box
Estado de entrega
Denna artikel kommer inte längre att finnas i framtiden.
Última fecha de pedido
/Date(1806444000000)/

Dimensions and weights

Profundidad
28,3 mm
Profundidad (pulgadas)
1,114 inch
Altura
14 mm
Altura (pulgadas)
0,551 inch
Высота, мин.
11,4 mm
Anchura
39,07 mm
Byggbredd (tum)
1,538 inch
Peso neto
9,63 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

System specifications

Product family
OMNIMATE Power - series BV/SV 7.62HP
Type of connection
보드 결선
Mounting onto the PCB
Соединение THT/THR под пайку
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Angulo de salida
90°
Number of poles
3
Number of solder pins per pole
2
Solder pin length (l)
2,6 mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
0,8 x 1,0 mm
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
22,86 mm
L1 in inches
0,9 "
L2 i mm
3,81 mm
L2 en pulgadas
0,15 "
Número de series
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
safe to back of hand above the printed circuit board
Beröringsskydd enligt DIN VDE 0470
IP 20
Genomgångsmotstånd (6)
2,00 mΩ
Koderbar
Ja
Plugging force/pole, max.
12 N
Pulling force/pole, max.
7 N

Material data

Materiales aislantes
PA 9T
Color
fekete
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 500
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Material de contacto
Cu-legering
Superficie de contacto
förtennad
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 4...6 µm Sn matt
Estructura de capas del contacto del conector
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
130 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
130 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
41 A
Corriente nominal, número de polos máx. (Tu=20 °C)
41 A
Corriente nominal, número de polos mín. (Tu=40 °C)
41 A
Corriente nominal, número de polos máx. (Tu=40 °C)
41 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
630 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
630 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
6 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6 kV
Resistencia a corrientes de corta duración
3 x 1s mit 420 A

Märkdata enligt UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
33 A
Rated current (Use group C / UL 1059)
33 A
Rated current (Use group D / UL 1059)
5 A
Clearance distance, min.
6,9 mm
Creepage distance, min.
9,6 mm
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Embalaje
Box
Longitud de VPE
338 mm
Anchura VPE
130 mm
VPE height
33 mm

Technical data - hybrid

Raster in mm (Hybrid)
  • nominal:
    3,81 mm
  • Composant hybride:
    Signal
Paso en mm (señal)
3.81 mm
Pitch in inch (hybrid)
  • 공칭:
    0,15 "
  • 하이브리드 콤포넌트:
    Signal
Paso en pulgadas (Señal)
0.15 "
Pole count (hybrid)
  • nominell:
    4
  • Hybridkomponent:
    Signal
Antal poler (Signal)
4
Número de terminales de soldadura por polo (híbrido)
  • Hybridkomponent:
    Signal
  • nominell:
    1
Antal lödstift per pol (Signal)
1
Solder pin dimensions (hybrid)
  • Dimensioner för lödstift:
    0,8 x 0,8 mm
  • Hybridkomponent:
    Signal
Dimensioner för lödstift
0,8 x 0,8 mm
Dimensiones del terminal de soldadura = d tolerancia (híbrido)
  • Dimensioner för lödstift = d-tolerans:
    • Undre tolerans med prefix (visar minimum):
      -0,03
    • Övre tolerans med prefix (visar maximum):
      +0,01
    • Tolerans, enhet:
      mm
  • Hybridkomponent:
    Signal
Dimensioner för lödstift = d-tolerans
-0,03 / +0,01 mm
Diameter of solder eyelet (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    1,3 mm
PCB håldiameter (Signal)
1.3 mm
Tolerance of the diameter of the solder eyelet (hybrid)
  • Hybridkomponent:
    Signal
  • Tolerans diameter bestyckningshål (D):
    ± 0,1 mm
  • Tolerans diameter bestyckningshål (D):
    + 0,1 mm
PCB håldiametertolerans (Signal)
± 0,1 mm
L2 in mm
3,81 mm
L2 in inch
0,15 "
Number of rows (hybrid)
  • Hybridkomponent:
    Signal
Antal rader (Signal)
2
Contact material (hybrid)
  • Hybridkomponent:
    Signal
  • Kontaktmaterial:
    CuMg
Kontaktmaterial (Signal)
CuMg
Contact surface (hybrid)
  • Hybridkomponent:
    Signal
  • Kontaktyta:
    förtennad
Kontaktyta (Signal)
förtennad
Layer structure of the solder connection (hybrid)
  • Skiktstruktur för lödanslutningen:
    • Material:
      Ni
    • Skiktets styrka:
      • min.:
        1 µm
      • max.:
        3 µm
    • Material:
      Sn
    • Skiktets styrka:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybridkomponent:
    Signal
Skiktstruktur för lödanslutningen (signal)
1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)
  • Skiktstruktur för stiftkontakten:
    • Material:
      Ni
    • Skiktets styrka:
      • min.:
        1 µm
      • max.:
        3 µm
    • Material:
      Sn
    • Skiktets styrka:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybridkomponent:
    Signal
Skiktstruktur för stiftkontakten (signal)
1-3 µm Ni / 4-8 µm Sn
Rated voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    320 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal)
320 V
Märkspänning för överspänningsklass/nedsmutsningsgrad nivå III/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    160 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal)
160 V
Tensión nominal para clase de sobretensión / grado de polución III/3 (híbrido)
  • Hybridkomponent:
    Signal
  • nominell:
    160 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal)
160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    2,5 kV
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    2,5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (Señal)
2.5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (híbrido)
  • Hybridkomponent:
    Signal
  • nominell:
    2,5 kV
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal)
2.5 kV
Korttids strömtålighet (hybrid)
  • Korttidströmhållfasthet:
    3 x 1s mit 80 A
  • Hybridkomponent:
    Signal
Kortvarigt motstånd strömbeständighet (Signal)
3 x 1s mit 80 A
Krypavstånd (hybrid)
  • Hybridkomponent:
    Signal
  • min.:
    4,38 mm
Luftavstånd (hybrid)
  • Hybridkomponent:
    Signal
  • min.:
    3,6 mm
Rated voltage (Use group B / CSA) (Hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    300 V
Märkspänning (användargrupp B / CSA) (Signal)
300 V
Rated voltage (Use group C / CSA) (Hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    50 V
Märkspänning (användargrupp C / CSA) (Signal)
50 V
Märkström (användargrupp B / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    9 A
Märkström (användargrupp B / CSA) (Signal)
9 A
Märkström (användargrupp C / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    9 A
Märkström (användargrupp C / CSA) (Signal)
9 A
Märkström (användargrupp D / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    9 A
Märkström (användargrupp D / CSA) (Signal)
9 A
Märkspänning (användargrupp B / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    300 V
Märkspänning (användargrupp B / UL 1059) (Signal)
300 V
Märkspänning (användargrupp C / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    50 V
Märkspänning (användargrupp C / UL 1059) (Signal)
50 V
Märkspänning (användargrupp D / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    300 V
Märkspänning (användargrupp D / UL 1059) (Signal)
300 V
Märkström (användargrupp B / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    5 A
Märkström (användargrupp B / UL 1059) (Signal)
5 A
Märkström (användargrupp C / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    5 A
Märkström (användargrupp C / UL 1059) (Signal)
5 A
Märkström (användargrupp D / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal

Nota importante

Conformidad con IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notas
  • Technical specifications refer to the power contacts
  • Technical data of signal contacts: 50V / 5A, stripping length 8mm
  • Rated current related to rated cross-section & min. No. of poles.
  • Specifications of diagram: P1=7.62 mm; P2=3.81 mm
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • MFX and MSFX: X= Position of the middle flange e.g. MF2, MSF3
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
