SV-SMT 7.62HP/04/90MF4 SC/4 2.6SN BX

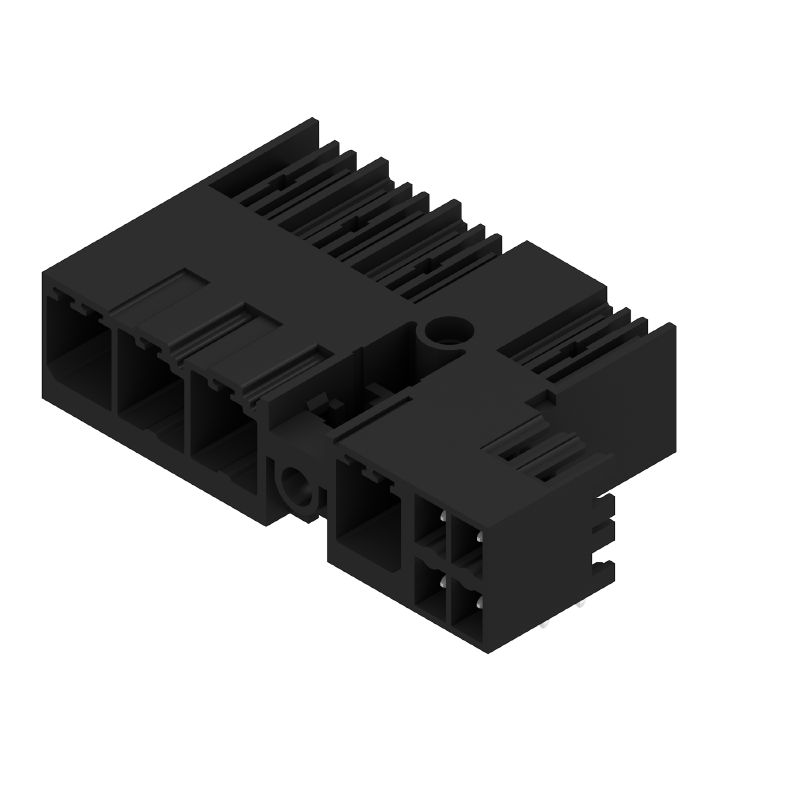

Obrázek výrobku
SV-SMT 7.62HP/04/90MF4 SC/4 2.6SN BX
Obrázek výrobku
SV-SMT 7.62HP/04/90MF4 SC/4 2.6SN BX
Dimensional drawing

SV-SMT 7.62HP/04/90MF4 SC/4 2.6SN BX

Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Prostřední příruba, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 4, 90°, Pájecí kolík, délka (l): 2.6 mm, pocínované, černá, Box

ID výrobku 2529800000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Je protikusem 2 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle UL 1059 Balení Technické údaje Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Prostřední příruba, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 4, 90°, Pájecí kolík, délka (l): 2.6 mm, pocínované, černá, Box
Číslo objednávky
2529800000
Typ
SV-SMT 7.62HP/04/90MF4 SC/4 2.6SN BX
GTIN (EAN)
4050118540000
Množství
36 ks
Údaje výrobku
IEC: 1000 V / 41 A
UL: 300 V / 33 A
Balení
Box

Rozměry a hmotnosti

Hloubka
28,3 mm
Hloubka (v palcích)
1,114 inch
Výška
14 mm
Výška (v palcích)
0,551 inch
Nejvyšší nebo nejnižší verze
11,4 mm
Šířka
46,69 mm
Šířka (v palcích)
1,838 inch
Čistá hmotnost
11,92 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Product family
OMNIMATE Power - řada BV/SV 7,62HP
Type of connection
Připojení desky
Mounting onto the PCB
Připojení pájením přetavením průchozím otvorem
间距 P（单位：mm）
7,62 mm
Pitch in inches (P)
0,3 "
Výstupní tvarovka
90°
Number of poles
4
Number of solder pins per pole
2
Solder pin length (l)
2,6 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Rozměry pájecích pinů
0,8 x 1,0 mm
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
30,48 mm
L1 in inches
1,2 "
L2 in mm
3,81 mm
L2 in inch
0,15 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
safe to back of hand above the printed circuit board
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Objemový odpor
2,00 mΩ
Může být kódováno
Ano
Plugging force/pole, max.
12 N
Pulling force/pole, max.
7 N

Údaje o materiálu

Izolační materiál
PA 9T
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 4...6 µm Sn matný povrch
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 4...6 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
130 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
130 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
41 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1.000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
630 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 420 A

Jmenovité údaje podle UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
33 A
Rated current (Use group C / UL 1059)
33 A
Rated current (Use group D / UL 1059)
5 A
Clearance distance, min.
6,9 mm
Creepage distance, min.
9,6 mm
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
408 mm
Šířka VPE
172 mm
VPE 高度
39 mm

Technické údaje

Pitch in mm (hybrid)
  • jmen.:
    3,81 mm
  • Hybridní komponent:
    Signal
Rozteč v mm (signál)
3.81 mm
Pitch in inch (hybrid)
  • jmen.:
    0,15 "
  • Hybridní komponent:
    Signal
Rozteč v palcích (signál)
0.15 "
Pole count (hybrid)
  • jmen.:
    4
  • Hybridní komponent:
    Signal
Počet pólů (signál)
4
Počet pájených kolíků na pól (hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    1
Počet pájených kolíků na pól (signál)
1
Solder pin dimensions (hybrid)
  • Rozměry pájecích pinů:
    0,8 x 0,8 mm
  • Hybridní komponent:
    Signal
Rozměry pájecích pinů (signál)
0,8 x 0,8 mm
Rozměry pájecích pinů = d tolerance (hybrid)
  • Rozměry pájecích pinů = d tolerance:
    • Spodní tolerance s označením (ukazuje minimum):
      -0,03
    • Horní tolerance s označením (ukazuje maximum):
      +0,01
    • Tolerance, jednotka:
      mm
  • Hybridní komponent:
    Signal
Rozměry pájecích pinů = d tolerance (signál)
-0,03 / +0,01 mm
Diameter of solder eyelet (hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    1,3 mm
Průměr otvoru DPS (signál)
1.3 mm
Tolerance of the diameter of the solder eyelet (hybrid)
  • Hybridní komponent:
    Signal
  • Tolerance průměru otvoru pájecího očka (D):
    ± 0,1 mm
  • Tolerance průměru otvoru pájecího očka (D):
    + 0,1 mm
Tolerance průměru otvoru DPS (signál)
± 0,1 mm
L2 in mm
3,81 mm
L2 in inch
0,15 "
Number of rows (hybrid)
  • Hybridní komponent:
    Signal
Počet řad (signál)
2
Contact material (hybrid)
  • Hybridní komponent:
    Signal
  • Materiál kontaktu:
    CuMg
Materiál kontaktů (signál)
CuMg
Contact surface (hybrid)
  • Hybridní komponent:
    Signal
  • Povrch kontaktu:
    pocínované
Povrch kontaktů (signál)
pocínované
Layer structure of the solder connection (hybrid)
  • Struktura vrstev pájeného spojení:
    • Materiál:
      Ni
    • Pevnost vrstvy:
      • min.:
        1 µm
      • max.:
        3 µm
    • Materiál:
      Sn
    • Pevnost vrstvy:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybridní komponent:
    Signal
Struktura vrstev pájeného připojení (signál)
1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)
  • Struktura vrstev kontaktu konektoru:
    • Materiál:
      Ni
    • Pevnost vrstvy:
      • min.:
        1 µm
      • max.:
        3 µm
    • Materiál:
      Sn
    • Pevnost vrstvy:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybridní komponent:
    Signal
Struktura vrstev kontaktu konektoru (signál)
1-3 µm Ni / 4-8 µm Sn
Rated voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    320 V
Jmenovité napětí pro přepětí třídy / stupně znečištění II/2 (signál)
320 V
Jmenovité napětí pro třídu přepětí / úroveň závažnosti znečištění III/2 (hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    160 V
Jmenovité napětí pro přepětí třídy / stupně znečištění III/2 (signál)
160 V
Jmenovité napětí pro třídu přepětí / úroveň závažnosti znečištění III/3 (hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    160 V
Jmenovité napětí pro přepětí třídy / stupně znečištění III/3 (signál)
160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    2,5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění II/2 (signál)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    2,5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/2 (signál)
2.5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/3 (hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    2,5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/3 (signál)
2.5 kV
Krátkodobý odpor proti zkratovému proudu (hybrid)
  • Krátkodobý odpor proti zkratovému proudu:
    3 x 1 s s 80 A
  • Hybridní komponent:
    Signal
Krátkodobý odpor proti zkratovému proudu (signál)
3 x 1 s s 80 A
Povrchová vzdálenost (hybrid)
  • Hybridní komponent:
    Signal
  • min.:
    4,38 mm
Vzdušná vzdálenost (hybrid)
  • Hybridní komponent:
    Signal
  • min.:
    3,6 mm
Rated voltage (Use group B / CSA) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    300 V
Jmenovité napětí (aplikační skupina B / CSA) (Signál)
300 V
Rated voltage (Use group C / CSA) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    50 V
Jmenovité napětí (aplikační skupina C / CSA) (Signál)
50 V
Jmenovitý proud (aplikační skupina B / CSA) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    9 A
Jmenovitý proud (aplikační skupina B / CSA) (Signál)
9 A
Jmenovitý proud (aplikační skupina C / CSA) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    9 A
Jmenovitý proud (aplikační skupina C / CSA) (Signál)
9 A
Jmenovitý proud (aplikační skupina D / CSA) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    9 A
Jmenovitý proud (aplikační skupina D / CSA) (Signál)
9 A
Jmenovité napětí (aplikační skupina B / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    300 V
Jmenovité napětí (aplikační skupina B / UL 1059) (Signál)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    50 V
Jmenovité napětí (aplikační skupina C / UL 1059) (Signál)
50 V
Jmenovité napětí (aplikační skupina D / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    300 V
Jmenovité napětí (aplikační skupina D / UL 1059) (Signál)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    5 A
Jmenovitý proud (aplikační skupina B / UL 1059) (Signál)
5 A
Jmenovitý proud (aplikační skupina C / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    5 A
Jmenovitý proud (aplikační skupina C / UL 1059) (Signál)
5 A
Jmenovitý proud (aplikační skupina D / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Technické specifikace viz výkonové kontakty
  • Technické údaje signálových kontaktů: 50 V / 5 A, délka odizolování 8 mm
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Specifikace diagramu: P1=7,62 mm; P2=3,81 mm
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • MFX a MSFX: X= Pozice středové příruby, např. MF2, MSF3
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
