特性

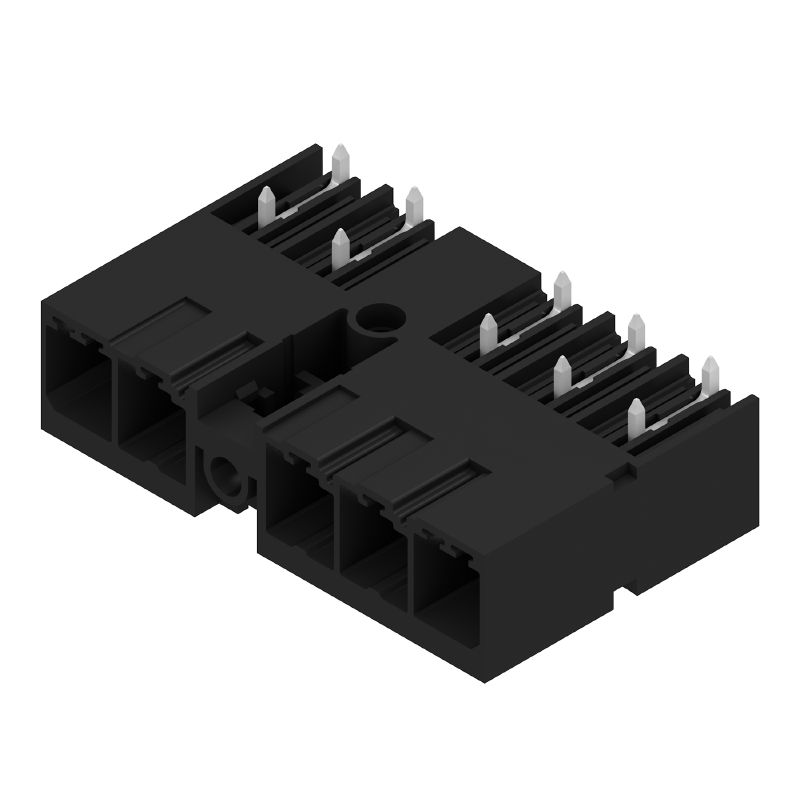

| 版本 | PCB 接插件, 插座, 中央法兰, THT/THR 焊接联接, 7.62 mm, 回路数: 5, 270°, 焊脚长度 (l): 2.6 mm, 镀锡, 黑色, 盒装 |
| 订货号 | 2500280000 |
| 类型 | SV-SMT 7.62IT/05/270MF3 2.6SN BK BX |
| GTIN (EAN) | 4050118512984 |
| 数量 | 36 PC |
| 产品数据 |
IEC: 1000 V / 41 A UL: 300 V / 40.5 A |
| 包装 | 盒装 |
| 深 | 28.3 mm |
| 深度 (英寸) | 1.114 inch |
| 高度 | 14 mm |
| 高度 (英寸) | 0.551 inch |
| 最低安装高度 | 11.4 mm |
| 宽度 | 45.72 mm |
| 宽度 (英寸) | 1.8 inch |
| 净重 | 10.1 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 电源 - BV/SV 7.62HP 系列 |
| 联接类型 | 板联接 |
| 安装在印刷线路板上 | THT/THR 焊接联接 |
| 间距 P（单位：mm） | 7.62 mm |
| 间距 P（单位：inch） | 0.3 " |
| 出线方向 | 270° |
| 回路数 | 5 |
| 每回路的焊脚数目 | 2 |
| 焊脚长度 (l) | 2.6 mm |
| 焊针长度公差 | +0,1 / -0,3 mm |
| 焊针规格 | 0.8 x 1.0mm |
| 焊接孔直径 (D) | 1.4 mm |
| 焊接孔直径公差 (D) | + 0.1 mm |
| L1（mm） | 38.1 mm |
| L1（inch） | 1.8 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 防触电保护（按照DIN VDE57106） | safe to back of hand above the printed circuit board |
| 防触电保护（按照DIN VDE 0470） | IP 20 |
| 防护等级 |
IP20
安装完毕后 |
| 通道电阻 | 2.00 mΩ |
| 插拔次数 | 25 |
| 插拔力 / 回路，最大 | 12 N |
| 拉力 / 回路，最大 | 7 N |
| 绝缘材料 | PA 9T |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | I |
| 相比漏电起痕指数（CTI） | ≥ 600 |
| 绝缘强度 | ≥ 10⁸ Ω |
| Moisture Level (MSL) | 1 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 焊接连接的焊层结构 | 1...3 µm Ni / 4...6 µm Sn 亚光 |
| 插头触点叠层结构 | 1...3 µm Ni / 4...6 µm Sn 亚光 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 130 °C |
| 最小安装温度 | -25 °C |
| 最大安装温度范围 | 130 °C |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 41 A |
| 额定电流，最大回路数 (Tu = 20°C) | 41 A |
| 额定电流，最小回路数 (Tu = 40°C) | 41 A |
| 额定电流，最大回路数 (Tu = 40°C) | 41 A |
| 额定电压值（过电压等级II/污染等级2） | 1,000 V |
| 额定电压值（过电压等级III/污染等级2） | 630 V |
| 额定电压值（过电压等级III/污染等级3） | 630 V |
| 额定冲击电压（过压等级 II/污染等级2） | 6 kV |
| 额定冲击电压（过压等级III/污染等级2） | 6 kV |
| 额定冲击电压（过压等级III/污染等级3） | 6 kV |
| 瞬时耐电流 | 3 x 1s ， 420 A |
| 最小爬电距离 | 9.6 mm |
| 最小电气间隙 | 6.9 mm |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 300 V |
| 额定电压 (使用组 C / UL 1059) | 300 V |
| 额定电压 (使用组 D / UL 1059) | 300 V |
| 额定电流 (使用组 B / UL 1059) | 40.5 A |
| 额定电流 (使用组 C / UL 1059) | 40.5 A |
| 额定电流 (使用组 D / UL 1059) | 10 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 最小爬电距离 | 9.6 mm |
| 最小电气间隙 | 6.9 mm |
| 包装 | 盒装 |
| VPE 长度 | 350 mm |
| VPE 宽度 | 138 mm |
| VPE 高度 | 40 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 额定电流大小与额定截面积和产品的位数有关系 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274449) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2500280000) |
| 产品更改通知 |
[20220105 Material change SV-SMT 7.62](https://mdcop.weidmueller.com/mediadelivery/asset/900_249823)
[20220105 Materialänderung SV-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249824) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
