特性

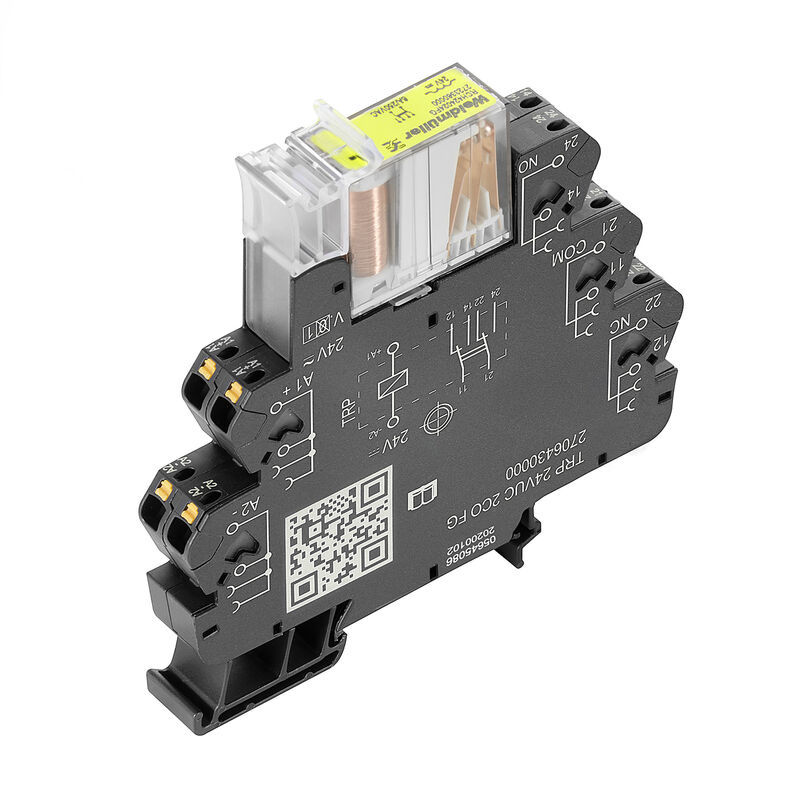

| 版本 | TERMSERIES, 继电器模块，带正极驱动触点, 触点数量: 2, 转换器触点，强行引导（EN 61810-3 类型 B） AgNi, 额定控制电压: 24 V UC ±10 %, 持续电流: 6 A, PUSH IN, 测试按钮可用: 否 |
| 订货号 | 2706430000 |
| 类型 | TRP 24VUC 2CO FG |
| GTIN (EAN) | 4050118892819 |
| 数量 | 5 PC |

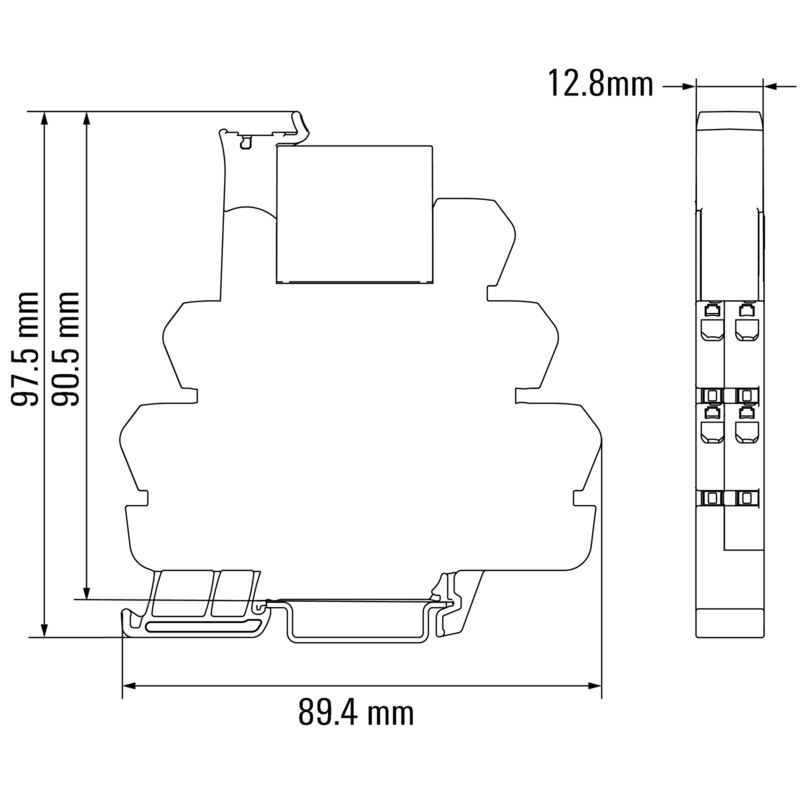

| 深 | 97.5 mm |
| 深度 (英寸) | 3.839 inch |
| 高度 | 89.6 mm |
| 高度 (英寸) | 3.528 inch |
| 宽度 | 12.8 mm |
| 宽度 (英寸) | 0.504 inch |
| 净重 | 60.5 g |
| 存储温度 | -25 °C...70 °C |
| 工作温度 | -25 °C...60 °C |
| 湿度 | 5…85%, 无冷凝 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |

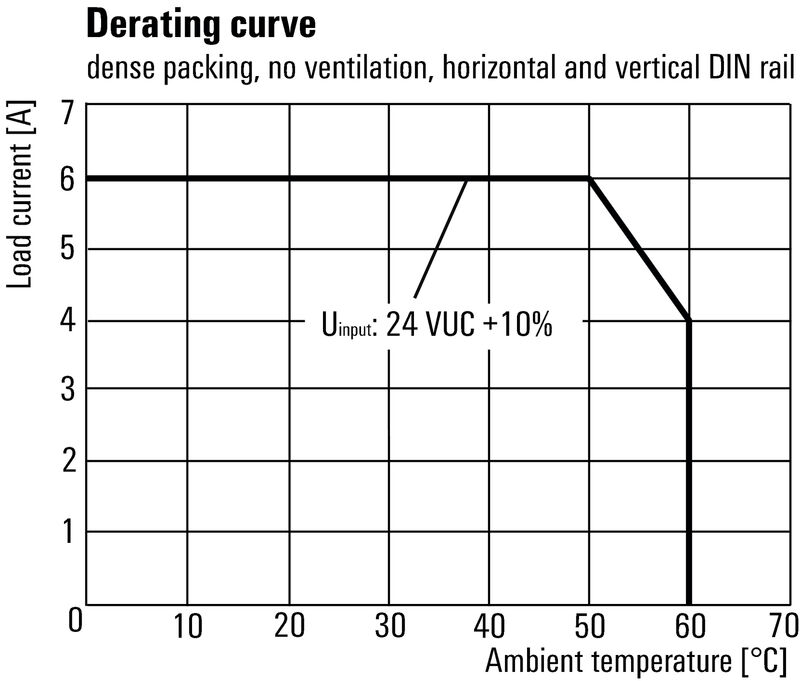

| 最大环境温度 (工作时) | 60 °C |
| 接线面积 AWG，最小值 | AWG 26 |
| 接线面积 AWG，最大值 | AWG 14 |
| 导线类型 |
铜制硬导线
铜制软导线 |
| 污染等级 | 2 |
| 额定控制电压 | 24 V UC ±10 % |
| 交流额定电流 | 24.4 mA |
| 直流额定电流 | 23.5 mA |
| 额定功率 |
585 mVA
565 mW |
| 状态显示 | 绿色 LED |
| 保护电路 | 整流器 |
| 替换继电器的线圈电压有别于额定控制电压 | 是 |
| 替换继电器的线圈电压 | 24 V DC |
| 额定开关电压 | 250 V AC |
| 持续电流 | 6 A |
| 额定负载下的最大开关频率 | 0.1 Hz |
| 最大开关电压，交流 | 250 V |
| 最大开关电压，直流 | 250 V |
| 最小切换功率 | 10 mA @ 5 V |
| 最大交流开关容量 (阻性) | 1500 VA |

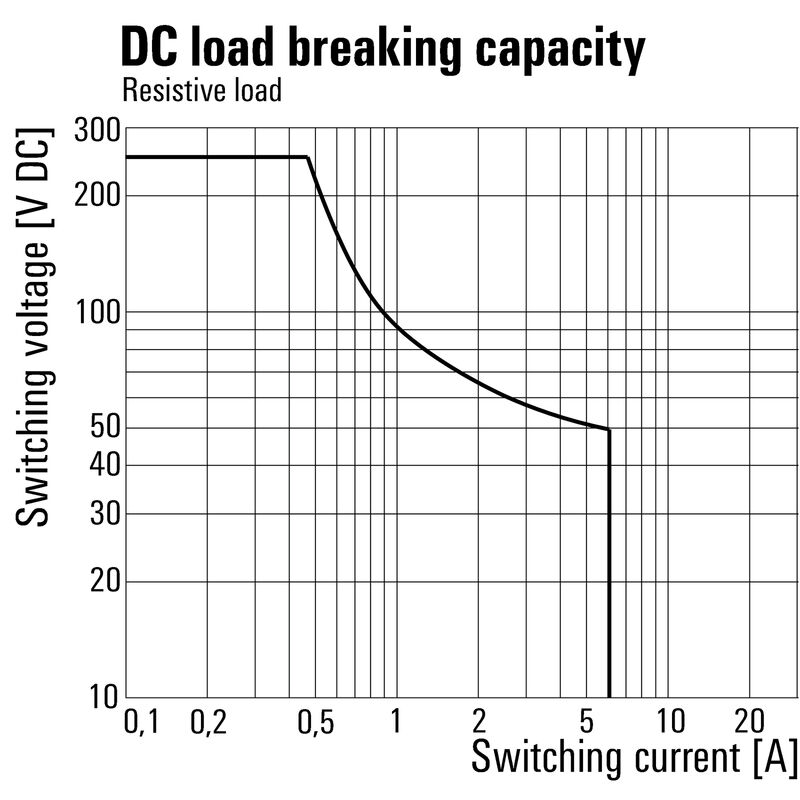

| 最大直流开关容量 (阻性) | 144 W @ 24 V |
| 动作延时 | ≤ 30 ms |
| 断开延时 | <20 ms |

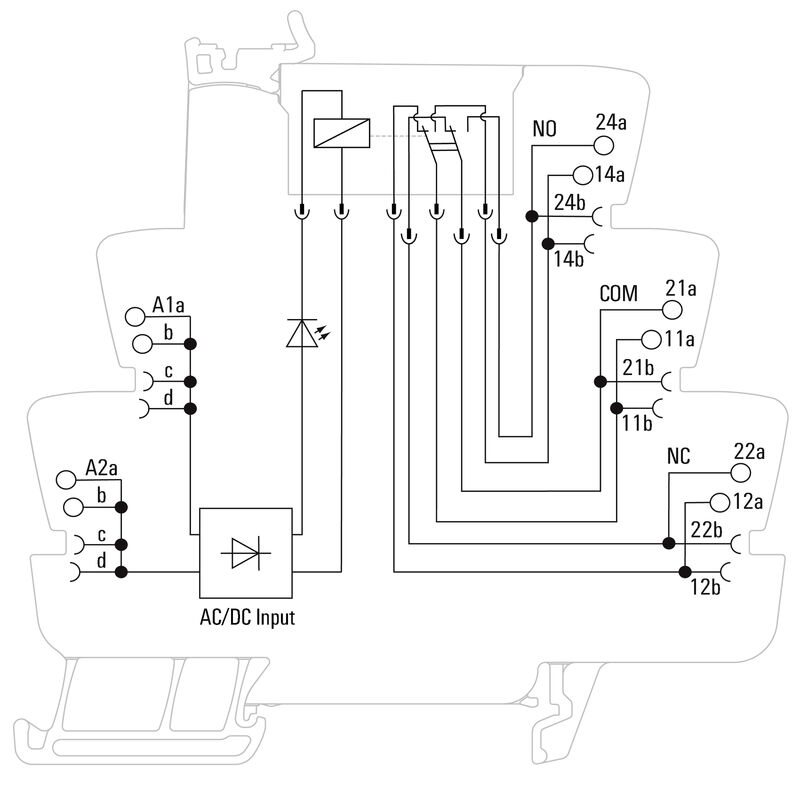

| 触点类型 | 2 转换器触点，强行引导（EN 61810-3 类型 B） (AgNi) |

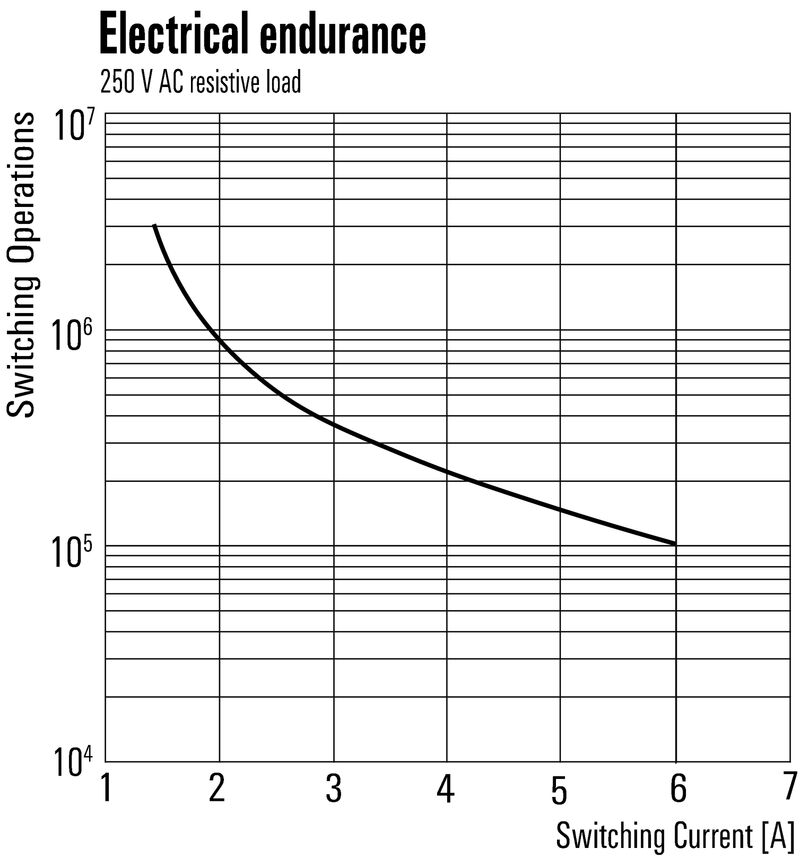

| 机械使用寿命 | 10 x 106 次 |
| 工作海拔 |
≤ 2000 m
高于海平面 |
| 导轨 | TS 35 |
| 测试按钮可用 | 否 |
| 机械开关位置指示器 | 无 |
| 颜色编码 | 黑色 |
| 额定电压 | 300 V |
| 污染等级 | 2 |
| 过压等级 | III |
| 电气间隙和爬电距离，输入—输出 | ≥ 6 mm |
| 控制端 - 负载端间的耐压强度 | 3.51 kV有效 /1 min。 |
| 输入和输出端的绝缘类型 | 增强绝缘 |
| 相邻触点的介电强度 | 2.21 kV有效/ 1 min |
| 相邻触点的绝缘类型 | 基础绝缘 |
| 开放式触点的介电强度 | 1.5kVeff / 1 分钟 |
| 安装导轨的介电强度 | 3.51 kV有效 / 1 分钟 |
| 相邻触点的脉冲耐受电压 | 4 kV (1.2 / 50 µs) |
| 防护等级 | IP20 |
| 标准 |
EN 61326-1
EN 61010-2-201 |
| 证书号 (cULus) | E141197 |
| 导线连接方式 | PUSH IN |
| 额定连接下的裸线长度 | 8 mm |
| 额定连接下的压接范围 | 1.5 mm² |
| 压接范围，最小 | 0.14 mm² |
| 压接范围，最大 | 2.5 mm² |
| 导线最小压接面积 AWG | AWG 26 |
| 导线最大压接面积 AWG | AWG 14 |
| 单股导线的最小压接面积 | 0.14 mm² |
| 单股导线最大截面 | 1.5 mm² |
| 单股导线的最小压接面积 (AWG) | AWG 26 |
| 单股导线的最大压接面积 (AWG) | AWG 16 |
| 最小多股导线接线截面积 | 0.14 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 多股软导线的最小压接面积(AWG) | AWG 26 |
| 多股软导线的最大压接面积(AWG) | AWG 14 |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.15 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 1.5 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.15 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 1.5 mm² |
| 螺丝刀口尺寸 | 0.4 x 2.0 mm |
| 认证/证书/一致性声明 | [EU Konformitätserklärung / EU Decleration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157695) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103956) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2706430000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2706430000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2706430000&norm=0) |
| 软件 | [Library and function block -- SISTEMA library 2.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_89074) |
| 用户文档 |
[Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_166005)
[FL_TERMSERIES_RCHFG_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306016) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| 认证 |    |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E141197 |
