远程I/O UR67-MP-HP-16DO-12-60M

下载技术数据页

远程I/O UR67-MP-HP-16DO-12-60M

Automation Products - u-remote IP67, 传感器/执行器有源分配器, PROFINET V2.3, EtherNet/IP, EtherCAT, Multiprotocol 多协议

商品编号 2426280000

特性

通用订货数据

版本	Automation Products - u-remote IP67, 传感器/执行器有源分配器, PROFINET V2.3, EtherNet/IP, EtherCAT, Multiprotocol 多协议
订货号	2426280000
类型	UR67-MP-HP-16DO-12-60M
GTIN (EAN)	4050118434361
数量	1 PC

尺寸和重量

高度	17.6 mm
高度 (英寸)	0.693 inch
宽度	59.6 mm
宽度 (英寸)	2.346 inch
长度	200 mm
长度 (英寸)	7.874 inch
净重	500 g

环保产品合规

REACH SVHC	Lead 7439-92-1
SCIP	82327f13-cd27-455a-ab5b-a62e1996dcf8
RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	6c

供电电压 (AUX-IN)	1个 M12的5回路插头, L-编码
供电电压 (AUX-OUT)	1个 M12的 5回路插座, L-编码
现场总线 (BUS-IN)	1x M12 孔式 4 针 D 编码
现场总线 (BUS-OUT)	1x M12 孔式 4 针 D 编码
输入/输出连接	8x M12 孔式 5 针 A 编码

低输出电流	最小 (UL -1)
数字输出	短路保护: 是过载保护: 是反向电路保护: 是
最大输出总电流	9 A (12 A 参阅使用手册)
每个输出信号的最大电流负载	2 A
状态显示器	每通道通过 LED 黄色
短路保护	是
诊断显示器	每通道通过 LED 红色
高输出电压	最大 2 V

外壳基本材料	铸锌
模块款型	16 个数字输出
防护等级	IP67
阻燃等级符合 UL 94	UL 94

反向电路保护	是
操作电压	24 V
极限值	18 V DC ... 30 V DC
模块电子部分的功耗	典型值 100 mA

图片标题-02

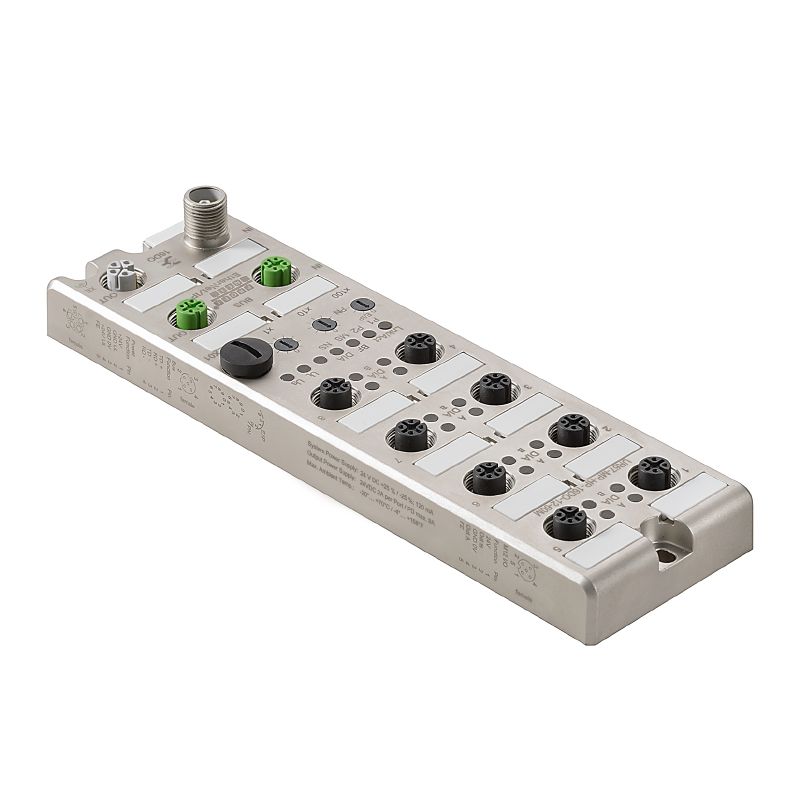

产品图片

认证/证书/一致性声明	[CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_287395) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_287399)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66022)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2426280000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2426280000)
软件	[Device description -- UR67 - GSDML V2.33 / EDS V3.21 / ESI V1.2 files](https://mdcop.weidmueller.com/mediadelivery/asset/900_53294) [Device description -- UR67 - GSDML V2.31 + V.33 / EDS V3.9 /ESI V1.2 files](https://mdcop.weidmueller.com/mediadelivery/asset/900_89224)
用户文档	[MAN UR67 MP DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53288) [MAN UR67 MP EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53290)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC001599
ETIM 7.0	EC001599
ETIM 8.0	EC001599
ETIM 9.0	EC001599
ECLASS 9.0	27-24-26-04
ECLASS 9.1	27-24-26-04
ECLASS 10.0	27-24-26-04
ECLASS 11.0	27-24-26-04
ECLASS 12.0	27-24-26-04
ECLASS 13.0	27-24-26-04
ECLASS 14.0	27-24-26-04

认证	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
证书号 (cULus)	E141197
