电涌保护器VPU AC 0 F 1 275/25
产品图片
Abb.ähnlich
电涌保护器VPU AC 0 F 1 275/25

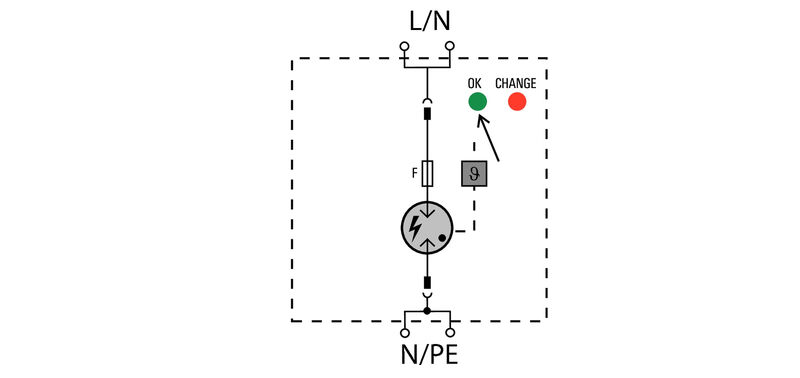

开关符号
Schematic circuit diagram

电涌保护器VPU AC 0 F 1 275/25

防浪涌放电管, 低电压, 过压保护

商品编号 2859350000
下载技术数据页 产品下载
配件 7 相关商品 3
通用订货数据 尺寸和重量 温度 环保产品合规 通用参数 IEC / EN 额定数据 联接参数 电气数据 通用数据 重要注意事项 分类 审批

通用订货数据

版本
防浪涌放电管, 低电压, 过压保护
订货号
2859350000
类型
VPU AC I F 0 275/25
GTIN (EAN)
4064675570578
数量
1  PC

尺寸和重量

深
80  mm
深度 (英寸)
3.15  inch
高度
45  mm
高度 (英寸)
1.772  inch
宽度
36  mm
宽度 (英寸)
1.417  inch
净重
198  g

温度

存储温度
-40 °C...85 °C
工作温度
-40 °C...85 °C
湿度
5 - 95% 相对湿度

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

通用参数

光学功能显示
绿= 正常; 红 = 放电器有缺陷 - 替换
工作海拔
≤ 2000 m
类型
过压保护
类型
安装外壳；2 TE
行业
能源分配
适用于
计数安装 (无泄漏电流)
防护等级
IP20 (安装后)
阻燃等级符合 UL 94
V-0
颜色编码
橙色

IEC / EN 额定数据

EN 61643-11等级
T1
T2
响应时间
<100 ns
回路数
1
放电电流 In (8/20µs) 导线-PE
25 kA
放电电流 I最大 (8/20µs) 线-PE
65 kA
暂态过电压 - TOV
442  V
最低频率
50  Hz
最大持续工作电压，Uc (AC)
275 V
最高频率
60  Hz
标准
EN 61643-11
IEC 61643-11
熔丝
不需要
内部可用
电压类型
交流电
电源电压
230 V / 400 V
短路时电流值 ISCCR
75  kA
符合IEC 61643-11要求
I级
II级
能量配合 (≤10 m)
类型 I
类型 II
类型 III
适用于
计数安装 (无泄漏电流)
集成备用保险丝
是
雷击测试电流 Iimp(10/350 µs) (L-PE)
25  kA
额定电压（交流）
240  V

联接参数

导线连接方式
插拔联接

电气数据

电压类型
交流电

通用数据

回路数
1
防护等级
IP20 (安装后)
颜色编码
橙色

重要注意事项

产品信息
If F1 > 315A gG, then the integrated backup fuse always operates before F1
备注
已通过 100kA Isccr 附加测试，无需认证。

分类

ETIM 6.0
EC000941
ETIM 7.0
EC000941
ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 9.0
27-13-08-05
ECLASS 9.1
27-13-08-05
ECLASS 10.0
27-13-08-05
ECLASS 11.0
27-13-08-05
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
一致
