VPU ZPA S I 3 R 300/7,5

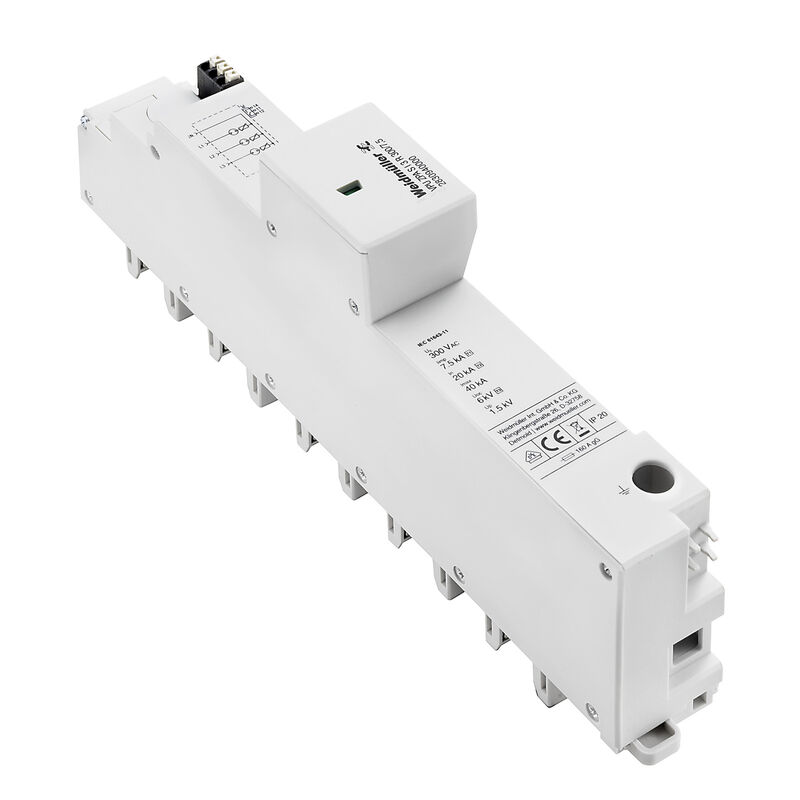

Product image
Similar to illustration
VPU ZPA S I 3 R 300/7,5
Electric symbol

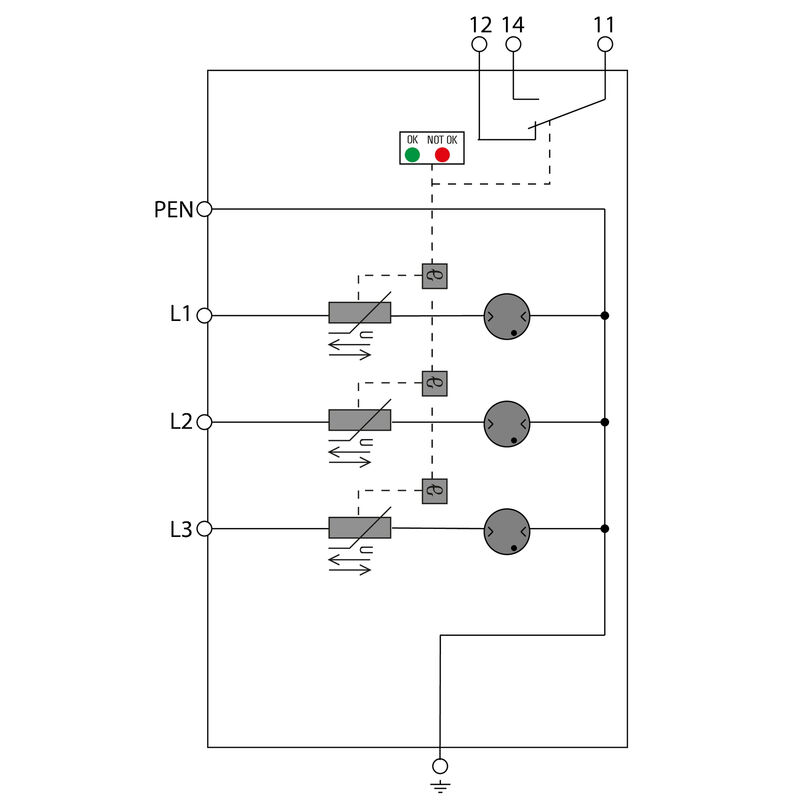

Circuit diagram

VPU ZPA S I 3 R 300/7,5

Přepěťová ochrana, Nízké napětí, Bez ztrátového proudu, TN-C, IT bez N

ID výrobku 2830940000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 3 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Connection data, remote alert General data Caractéristiques nominales CEI / EN Connection data Elektrické údaje Obecné údaje Záruka Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Version
Přepěťová ochrana, Nízké napětí, Bez ztrátového proudu, TN-C, IT bez N
Order No.
2830940000
Type
VPU ZPA S I 3 R 300/7,5
GTIN (EAN)
4064675390145
Množství
1 ks

Rozměry a hmotnosti

Depth
102 mm
Hloubka (v palcích)
4,016 inch
Height
236 mm
Výška (v palcích)
9,291 inch
Width
36 mm
Šířka (v palcích)
1,417 inch
Čistá hmotnost
618 g

Teploty

Storage temperature
-40 °C...85 °C
Ambient temperature
…85 °C
Operating temperature
-40 °C...85 °C
Vlhkost
Rel. vlhkost 5–95 %

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Connection data, remote alert

Anschlussart
PUSH IN
Anzugsdrehmoment max.
0,4 Nm
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,25 mm²

General data

Ausführung
Sans courant de fuite
Einsatzhöhe
≤ 4000 m
Farbe
szary
Hilfskontakt
No
Optische Funktionsanzeige
zelená = OK, červená = svodič je vadný – vyměňte ho
Schutzart
IP20
Segment
Rozvod elektrické energie
Tragschiene
Sběrnice

Caractéristiques nominales CEI / EN

Combined pulse UOC
6 kV
Energy coordination (≤10 m)
Type I
Type II
Type III
Frequency range, max.
60 Hz
Frequency range, min.
50 Hz
Fuse protection
Предохранитель не требуется ≤ 160 А gG
Integrated back-up fuse
Ne
Leakage current at Un
20 µA
Lightning test current Iimp (10/350 µs) (L-PE)
7,5 kA
Low voltage network
TN-C
IT bez N
Mains voltage
230 V / 400 V
Number of poles
3
PE conductor current IPE
20 µA
Protection level Up at IN (L/N-PE)
≤1,5 kV
Rated voltage (AC)
240 V
Requirements category acc. to IEC 61643-11
Typ I
Typ II
Typ III
Requirements class, acc. to EN 61643-11
T1
T2
T3
Response time / fallback time
≤ 100 ns
Short-circuit current rating ISCCR
25 kA
Signalling contact
250 V 1A 1CO
SPD type
T1
T2
T3
Voltage type
AC

Connection data

Abisolierlänge
18 mm
Leiteranschlusstechnik
Šroubové připojení
Anschlussart
Šroubové připojení
Utahovací moment, max.
4,5 Nm
Rozsah sevření, jmenovité připojení
16 mm²
Upínací rozsah, min.
4 mm²
Upínací rozsah, max.
35 mm²
Průřez vodiče, pevný, min.
16 mm²
Průřez vodiče, pevný, max.
35 mm²
Průřez připojení vodičů, jemně stáčené, max.
25 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
16 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
25 mm²
Průřez připojení vodičů, splétané, min.
16 mm²
Průřez připojení vodičů, splétané, max.
35 mm²

Elektrické údaje

Spannungsart
AC

Obecné údaje

Polzahl
3
Stupeň krytí
IP20
Barevný
Šedá

Záruka

Zeitraum
5 let

Klasifikace

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
