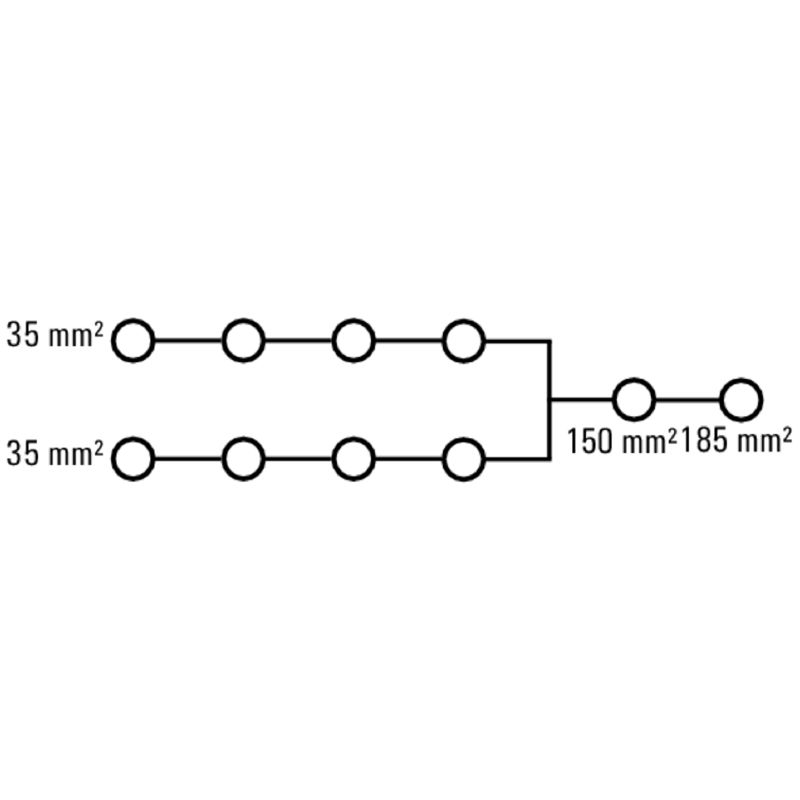

Zacisk rozdziału potencjału, złącze śrubowe, Jasnoszary, 185 mm², 353 A, 1000 V, liczba przyłączeń: 10, liczba poziomów: 1

№ продукта 2603740000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Связанные продукты 48
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu 추가 기술 데이터 Conductors for clamping (additional connection) 클램프용 컨덕터(정격 결선) 일반 dane znamionowe UL 등급 데이터 Ważna informacja Klassificeringar

Dopuszczenia

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693
N° Certificato (cULus)
E511333

Ogólne dane zamówieniowe

Versione
Zacisk rozdziału potencjału, złącze śrubowe, Jasnoszary, 185 mm², 353 A, 1000 V, liczba przyłączeń: 10, liczba poziomów: 1
N. d’ordine
2603740000
Tipo
WPD 113 1X185+1X150/8X35 GY
GTIN (EAN)
4050118681420
CPZ
1 adet

Wymiary i masa

Profondità
80,3 mm
Głębokość (cale)
3,161 inch
Posizione verticale
126,3 mm
Bygghöjd (tum)
4,972 inch
Larghezza
62,6 mm
Byggbredd (tum)
2,465 inch
Peso netto
740 g

Temperatury

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-50 °C…85 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, z wyłączeniem
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

dane tworzywa

Materiale di base
Wemid
Colori
Light Grey
Classe d'infiammabilità UL 94
V-0

parametry systemu

Versione
Złącze śrubowe
Piastra terminale (necessaria)
Nej
Numero di potenziali
1
Numero di piani
1
Number of clamping points per level
10
Piani ponticellati internamente
No
Guida equipaggiata
TS 35
Mounting plate
Funzione N
Нет
Funzione PE
Нет
Funzione PEN
Нет

추가 기술 데이터

bloccabile
예
Esecuzione a prova di esplosione
예
Istruzioni di montaggio
단자대 레일/장착 플레이트
Lati aperti
닫힘
Tipo di montaggio
Snap-on
Direct mounting

Conductors for clamping (additional connection)

Tipo di collegamento, ulteriore collegamento
Screw connection

클램프용 컨덕터(정격 결선)

Campo di sezioni, max.
185 mm²
Campo di sezioni, min.
1,5 mm²
Direzione di collegamento
측면
Numero di collegamenti
10
Sezione di collegamento cavo AWG, max.
kcmil 300
Sezione di collegamento cavo AWG, min.
AWG 12
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
150 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
1,5 mm²
Sezione di collegamento cavo, flessibile, max.
0 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
185 mm²
Sezione di collegamento cavo, nucleo rigido, min.
1,5 mm²
Sezione di collegamento, semirigida, max.
185 mm²
Sezione di collegamento, semirigida, min.
1,5 mm²
Tipo di collegamento
Screw connection
Tipo di collegamento 2
Screw connection

일반

Guida equipaggiata
TS 35
장착 플레이트
Istruzioni di montaggio
단자대 레일/장착 플레이트
Norme
IEC 60947-7-1
Numero di poli
1
Sezione di collegamento cavo AWG, max.
kcmil 300
Sezione di collegamento cavo AWG, min.
AWG 12

dane znamionowe

Sezione di dimensionamento
185 mm²
Tensione nominale
1.000 V
Tensione AC nominale
1.000 V
Tensione DC nominale
1.500 V
Corrente nominale
353 A
Corrente con conduttore max.
353 A
Norme
IEC 60947-7-1
Tensione impulsiva di dimensionamento
8 кВ
Classe di sovratensione
III
Grado di lordura
3

UL 등급 데이터

N° certificato (cURus)
E60693

Ważna informacja

Informazioni sul prodotto
Złącze żeńskie spełnia klasę palności V-2 zgodnie z UL94.

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
