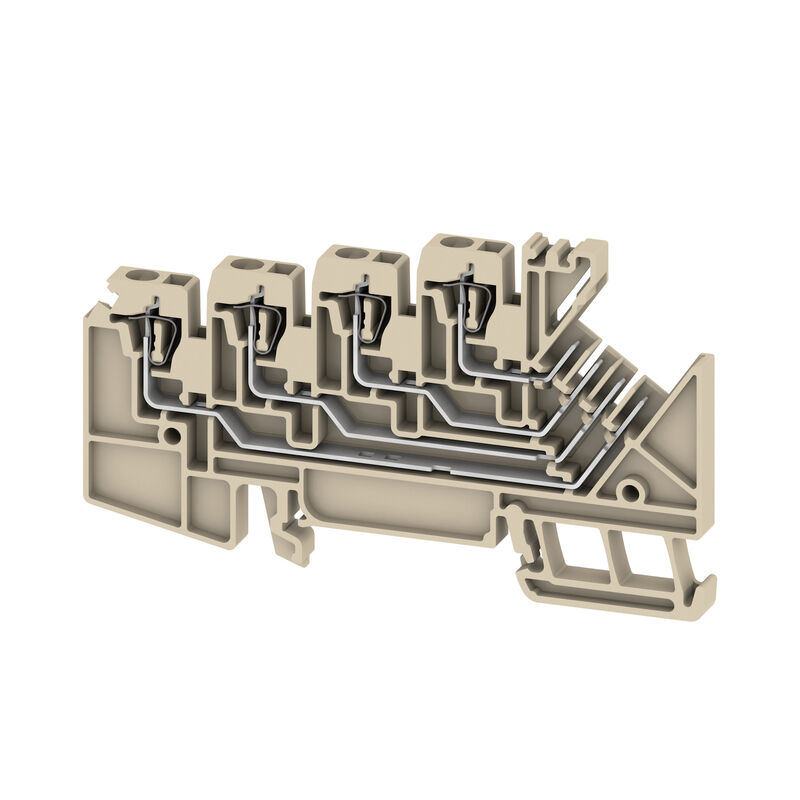

Изображение изделия
Изображение аналогичное
ZRV 1.5

ZRV 1.5

Z-серия, Проходная клемма, Многоуровневая клемма, Расчетное сечение: 1.5 mm², Пружинное соединение, Непосредственный монтаж

№ продукта 1698161001
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Связанные продукты 4
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Параметры системы Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Зажимаемые провода (расчетное соединение) Размеры Общие сведения Расчетные данные Расчетные данные согласно UL Классификации Сертификаты

Основные данные для заказа

Версия
Z-серия, Проходная клемма, Многоуровневая клемма, Расчетное сечение: 1.5 mm², Пружинное соединение, Непосредственный монтаж
Заказ №
1698161001
Тип
ZRV 1.5
GTIN (EAN)
4008190891381
Кол.
50  Штука

Размеры и массы

Глубина
52  mm
Глубина (дюймов)
2,047  inch
Глубина с DIN-рейкой
52,5  mm
Высота
89,5  mm
Высота (в дюймах)
3,524  inch
Ширина
5,1  mm
Ширина (в дюймах)
0,201  inch
Масса нетто
12,742  g

Температуры

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-50  °C
Температура при длительном использовании, макс.
120  °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Характеристики материала

Материал
Материал Wemid
Цветовой код
Темно-бежевый
Класс пожаростойкости UL 94
V-0

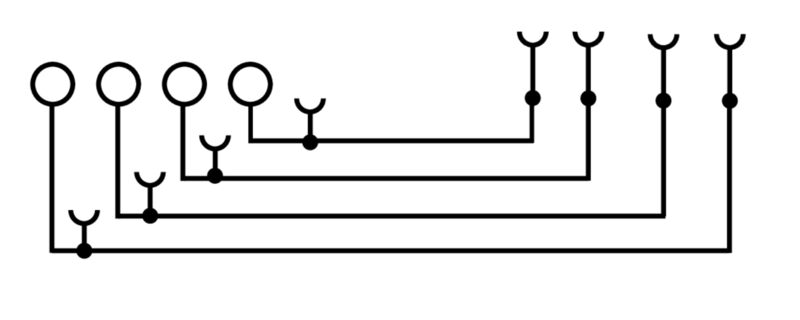

Параметры системы

Исполнение
4 пружинных соединения - 4 разъема
для вставной перемычки
с одной стороны открыт
Требуется концевая пластина
Да
Количество независимых точек подключения
4
Количество уровней
4
Количество контактных гнезд на уровень
2
Уровни с внутр. перемычками
Нет
Соединение PE
Нет
Рейка
TS 35

Дополнительные технические данные

Вид монтажа
зафиксированный
Проверенное на взрывозащищенность исполнение
Нет
Указание по установке
Непосредственный монтаж

Зажимаемые провода (дополнительное соединение)

Тип соединения, дополнительное соединение
Пружинное соединение

Зажимаемые провода (расчетное соединение)

Вид соединения
Пружинное соединение
Вид соединения 2
Пружинное соединение
Диапазон зажима, макс.
2,5  mm²
Диапазон зажима, мин.
0,13  mm²
Длина зачистки изоляции
8  mm
Количество соединений
8
Направление соединения
сверху
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Сечение подключаемого проводника, тонкопроволочного, макс.
1,5  mm²
Сечение подсоединяемого провода, скрученный, макс.
1,5  mm²
Сечение подсоединяемого провода, скрученный, мин.
0,5  mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5  mm²
Сечение соединения проводов, твердое ядро, макс.
1,5  mm²
Сечение соединения проводов, твердое ядро, мин.
0,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
1,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
1,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5  mm²

Размеры

Смещение TS 35
46  mm

Общие сведения

Нормы
IEC 61984
По стандарту IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Рейка
TS 35
Указание по установке
Непосредственный монтаж

Расчетные данные

Расчетное сечение
1,5  mm²
Номинальное напряжение
63  V
Номинальное напряжение пост. тока
63  V
Номинальный ток
4  A
Ток при макс. проводнике
4  A
Нормы
IEC 61984
По стандарту IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,83  mΩ
Потери мощности по стандарту IEC 60947-7-x
0,56  W

Расчетные данные согласно UL

Напряжение, класс C (UR)
150 V
Разм. провода Заводская электропроводка, макс. (UR)
14 AWG
Разм. провода Заводская электропроводка, мин. (UR)
26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)
14 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)
26 AWG
Сертификат № (UR)
E60693
Ток, разм. С
10 A

Классификации

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-02
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693
