EGD2 EG2 5..240VAC/1A
Bildliknande
EGD2 EG2 5..240VAC/1A

EGD2 EG2 5..240VAC/1A

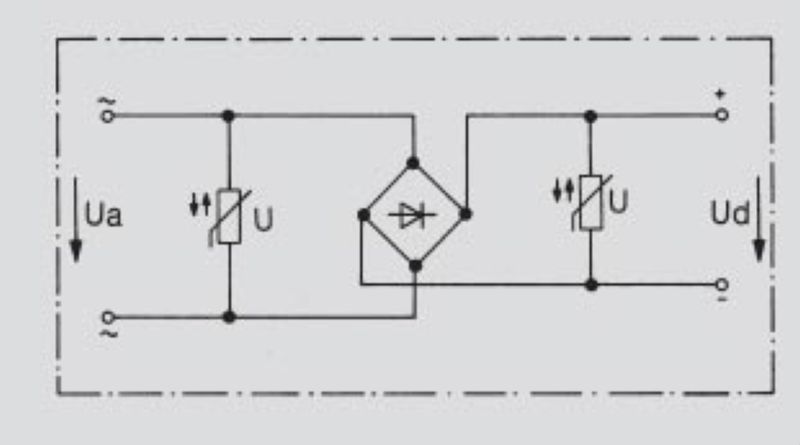

Выпрямительная схема, Защита от перенапряжения с варистором

№ продукта 0546260000
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Связанные продукты 2
Сертификаты Основные данные для заказа Размеры и массы Температуры Вероятность сбоя Экологическое соответствие изделия Общие данные Вход Общие данные Координация изоляции Размеры Классификации

Сертификаты

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Verze
Выпрямительная схема, Защита от перенапряжения с варистором
Číslo objednávky
0546260000
Typ
EGD2 EG2 5..240VAC/1A
GTIN (EAN)
4008190103705
Кол.
10 Штука

Размеры и массы

Výška
58 mm
Высота (в дюймах)
2,283 inch
Šířka
20 mm
Ширина (в дюймах)
0,787 inch
Масса нетто
36,87 g

Температуры

Skladovací teplota
-45 °C...100 °C
Operating temperature
-30 °C...40 °C

Вероятность сбоя

MTTF
11 414 a

Экологическое соответствие изделия

RoHS-Konformitätsstatus
Соответствует с исключением
RoHS Exemption (if applicable/known)
7a
REACH SVHC
Lead 7439-92-1
SCIP
e1c85f97-efe9-452e-b160-3df02d7555ab

Общие данные

Высота с TS 32
67,5 mm
Высота с TS 35
63 mm
Исполнение
Защита от перенапряжения для контрольных и измерительных устройств
Конструкция
Встраиваемый корпус
Сегмент
Измерение – управление – регулировка
Ширина + допуск на монтаж
20,2 мм

Вход

Номинальное напряжение
230 В AC
Номинальный ток, AC
2,5 A

Общие данные

Diseño
Встраиваемый корпус
Version
Защита от перенапряжения для контрольных и измерительных устройств

Координация изоляции

Категория перенапряжения
II
Degré de pollution
2

Размеры

Раздел
2,5 mm²
Вид соединения
Винтовое соединение
Момент затяжки, мин.
0,4 Nm
Момент затяжки, макс.
0,6 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,
4 mm²
Диапазон зажима, мин.
0,5 mm²
Диапазон зажима, макс.
4 mm²
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
0,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
2,5 mm²

Классификации

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-03-90
ECLASS 15.0
27-04-03-90
