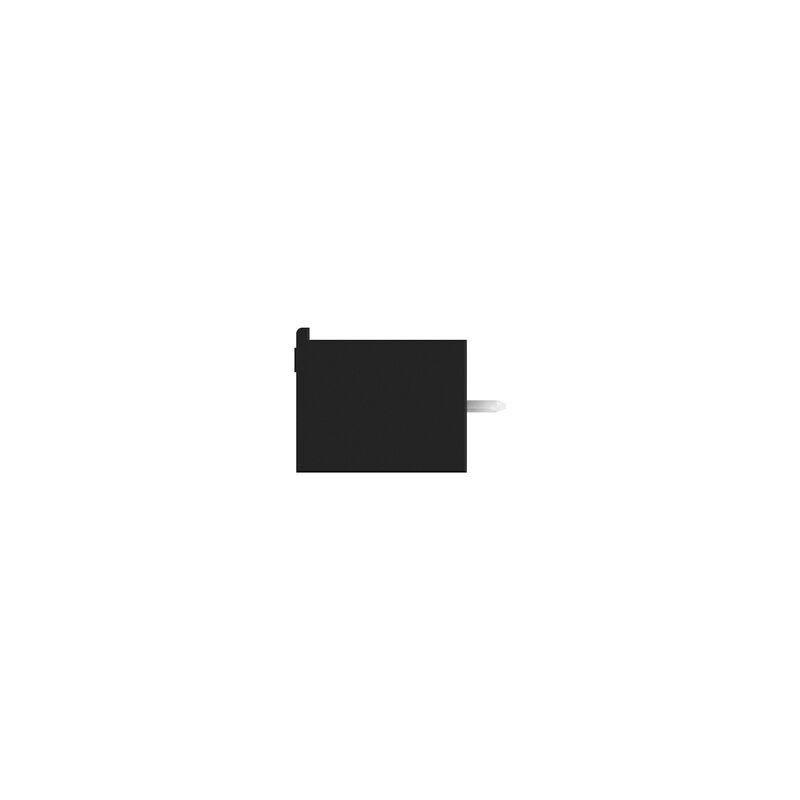

Obrázek výrobku
MHS 7S/08 V T3 B T

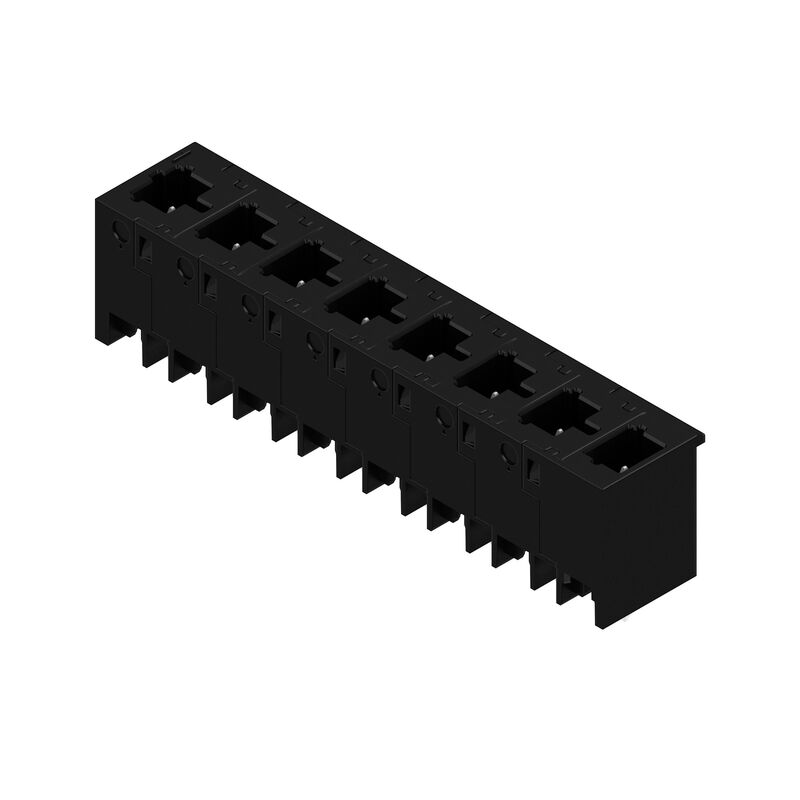

Obrázek výrobku
MHS 7S/08 V T3 B T
Dimensional drawing
MHS 7S/08 V T3 B T
MHS 7S/08 V T3 B T

MHS 7S/08 V T3 B T

Zásuvný konektor PCB plug in, řada kolíků, Připojení pájením přetavením průchozím otvorem, Rozteč v mm (P): 7.50 mm, Počet pólů: 8, 180°, Tube

ID výrobku 8000078320
Stáhnout datový list Technická podpora Dokumenty ke stažení
Je protikusem 2 Příbuzné výrobky 7
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle UL 1059 Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, Připojení pájením přetavením průchozím otvorem, Rozteč v mm (P): 7.50 mm, Počet pólů: 8, 180°, Tube
Číslo objednávky
8000078320
Typ
MHS 7S/08 V T3 B T
GTIN (EAN)
4064675620983
Množství
9 ks
Údaje výrobku
IEC: 1000 V / 34.6 A
UL: 300 V / 18.5 A
Balení
Tube

Rozměry a hmotnosti

Hloubka
11,9 mm
Hloubka (v palcích)
0,469 inch
Výška
17,2 mm
Výška (v palcích)
0,677 inch
Nejvyšší nebo nejnižší verze
14 mm
Šířka
58,9 mm
Šířka (v palcích)
2,319 inch
Čistá hmotnost
7,12 g

Teploty

Okolní teplota
-50 °C…125 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Parametry systému

Skupina produktů
OMNIMATE 4.0
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
7,5 mm
Rozteč v palcích (P)
0,295 "
Výstupní tvarovka
180°
Počet pólů
8
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Rozměry pájecích pinů
1,0 x 1,0 mm
Průměr otvoru pájecího očka (D)
1,4 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Vnější průměr pájecí destičky
2,3 mm
Průměr otvoru šablony
2,1 mm
L1 v mm
52,5 mm
L1 v palcích
2,067 "
Počet řad
1
Množství řady kolíků
1
Stupeň krytí
IP20
Cykly zapojování
≥ 25
Zásuvná síla / pól, max.
9 N
Tažná síla / pól, max.
8 N

Údaje o materiálu

Izolační materiál
PA 9T
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
CuMg
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Typ cínování
matný povrch
Skladovací teplota, min.
-25 °C
Skladovací teplota, max.
55 °C
-50 °C
Provozní teplota, max.
125 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
34,6 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
29,1 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
30,7 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
25,9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
500 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
400 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovité napětí (aplikační skupina F / UL 1059)
760 V
Jmenovitý proud (aplikační skupina B / UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Jmenovitý proud (aplikační skupina F / UL 1059)
18,5 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Průměr pájecího očka D = 1,4+0,1 mm
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
