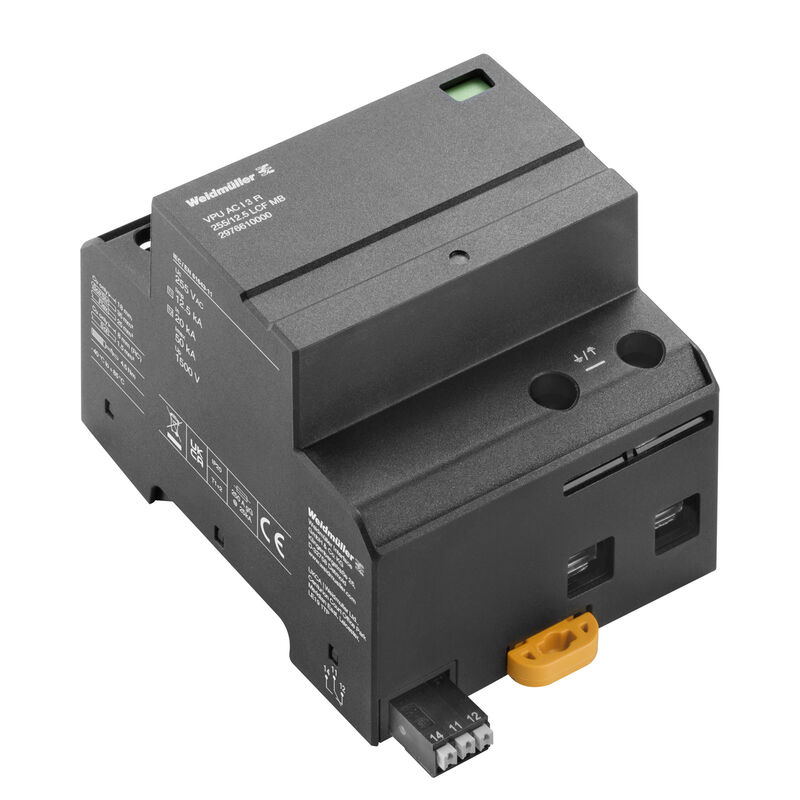

VPU AC I 3 R 255/12.5 LCF MB
VPU AC I 3 R 255/12.5 LCF MB
Símbolo eléctrico
Schematic circuit diagram

VPU AC I 3 R 255/12.5 LCF MB

, Basse tension, Protection surtension, Protection surtension I / II, TN-C

N.º de artículo 2976610000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 Piezas de recambio 1 Productos relacionados 8
Approvals Datos generales para pedido Dimensions and weights Temperatures Environmental Product Compliance Anschlussdaten Fernmeldung Datos generales Coordenadas del aislamiento según EN 50178 Datos nominales IEC / EN Datos de conexión Electrical data Általános adatok Garantía 분류

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

Datos generales para pedido

Versión
, Basse tension, Protection surtension, Protection surtension I / II, TN-C
Código
2976610000
Tipo
VPU AC I 3 R 255/12.5 LCF MB
GTIN (EAN)
4099986825888
Кол.
1 Штука

Dimensions and weights

Profundidad
65 mm
Byggdjup (tum)
2,559 inch
Altura
105 mm
높이 (인치)
4,134 inch
Anchura
72 mm
Width (inches)
2,835 inch
Nettovikt
392 g

Temperatures

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura ambiente
…85 °C
Temperatura de servicio
-40 °C...85 °C
Humedad a temperatura de servicio
Отн. влажность 5–95 %
Влажность
Отн. влажность 5–95 %

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Anschlussdaten Fernmeldung

Sección de conexión de conductores, rígido, máx.
1,5 mm²
Sección de conexión de conductores, rígido, mín.
0,25 mm²
Tipo de conexión
PUSH IN

Datos generales

Altitud de funcionamiento
≤ 4000 m
Carril de montaje
TS 35
Color
negro
Diseño
Cajas de instalación; 4 TE
Insta IP20
Grado inflamabilidad según UL 94
V-0
Indicación óptica de funcionamiento
verde = OK; rojo = descargador defectuoso, sustituir
Segmento
Power distribution
Tipo de protección
IP20 in installed state
Versión
low voltage
Surge protection
Surge protection I / II

Coordenadas del aislamiento según EN 50178

Categoría de sobretensión
I
III

Datos nominales IEC / EN

Capacidad de extinción de corriente de seguimiento Ifi
25 kA
Capacidad nominal de corriente de cortocircuito ISCCR
25 kA
Clase de requisitos según IEC 61643-11
Tipo 1
Tipo II
Clase de requisitos según la norma EN 61643-11
T1
T2
Contacto de aviso
250 V 1A 1CO
Coordinación de energía (≤10 m)
Tipo 1
Tipo 2
Tipo 3
Corriente de descarga Imáx. (8/20µs) conductor PE
50 kA
Corriente de fuga (tipo III)
3 kA
Corriente de fuga a Un
0 µA
Corriente de fuga Imáx. (8/20 µs) (N-PE)
100 kA
Corriente de fuga In (8/20µs) conductor-PE
20 kA
Corriente de fuga In (8/20µs) N-PE
50 kA
Corriente de prueba Iimp(10/350 µs) (L-PE)
12,5 kA
Corriente del conductor de protección IPE
5 µA
Fusible de soporte integrado
No
Nivel de protección Up at IN (L/N-PE)
≤ 1,5 kV
Normas
IEC 61643-11
EN 61643-11
Número de polos
3
Protección por fusible
No Fuse neccessary ≤250 A gG
Red de baja tensión
TN-C
Sobretensión temporal - TOV
442 V
Tensión continua máxima, Uc (AC)
255 V
Tensión de choque combinado UOC
6 kV
Tensión nominal (AC)
230 V
Tiempo de respuesta / tiempo de recuperación
<100 ns
Tipo de tensión
AC
Zona de frecuencia, max.
60 Hz
Zona de frecuencia, min.
50 Hz

Datos de conexión

Longitud de desaislado
18 mm
Técnica de conexión de conductores
Raccordement vissé
Tipo de conexión
스크류 결선
Par de apriete, min.
3 Nm
Par de apriete, max.
4,5 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,
16 mm²
Диапазон зажима, мин.
1,5 mm²
Диапазон зажима, макс.
35 mm²
Сечение подключаемого провода, одножильного, мин.
1,5 mm²
Сечение подключаемого проводника, однопроволочного, макс.
35 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
1,5 mm²
Ledardiameter, fintrådig, max.
25 mm²
Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max.
25 mm²
Sección del conductor, semirrígido, mín.
1,5 mm²
Sección del conductor, semirrígido, máx.
35 mm²

Electrical data

Tipo de tensión
AC

Általános adatok

Número de polos
3
Protection degree
IP20 in installed state
Color
negro

Garantía

Período
5 años

분류

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
