Vlastnosti
| Verze | Přepěťová ochrana, Nízké napětí, Ochrana proti přepětí, TN-C |
| Číslo objednávky | 3022890000 |

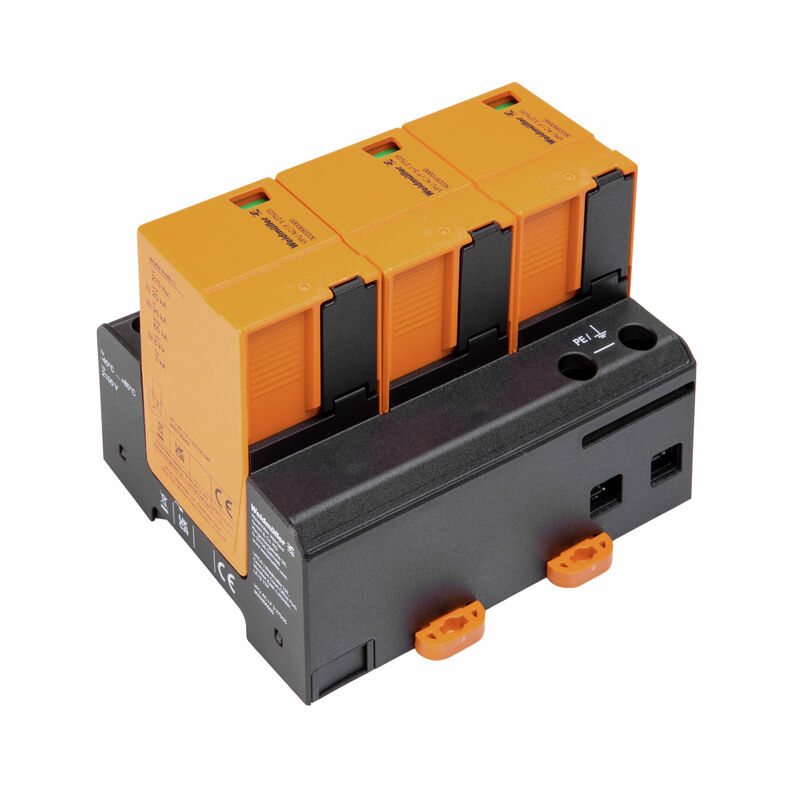

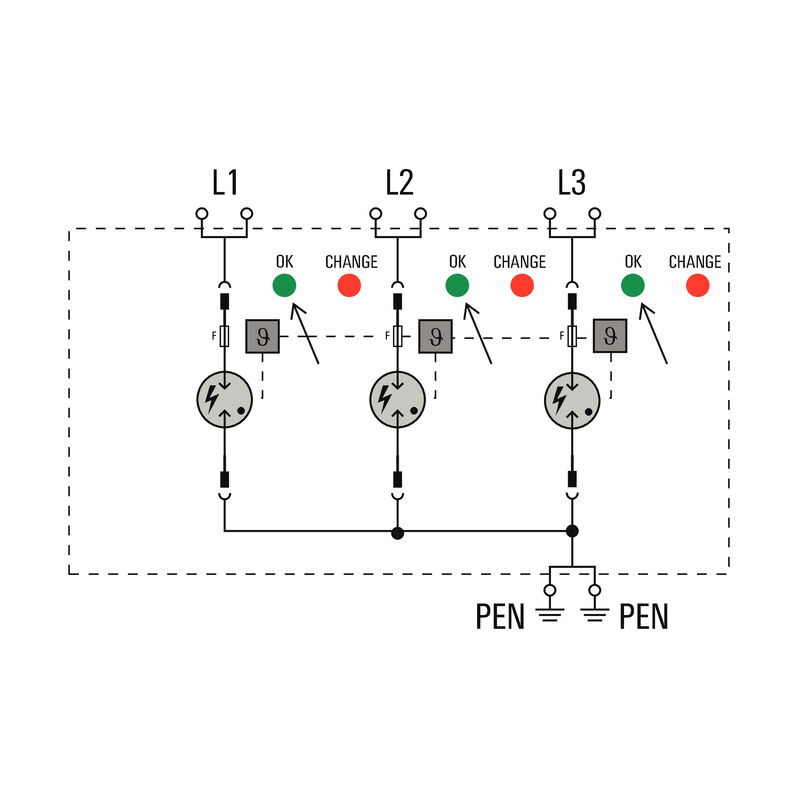

| Typ | VPU AC I F 3 275/25 |
| GTIN (EAN) | 4099986942172 |
| Množství | 1 ks |
| Hloubka | 86 mm |
| Hloubka (v palcích) | 3,386 inch |
| Výška | 90 mm |
| Výška (v palcích) | 3,543 inch |
| Šířka | 108 mm |
| Šířka (v palcích) | 4,252 inch |
| Čistá hmotnost | 825 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...85 °C |
| Vlhkost | Rel. vlhkost 5–95 % |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Barevný |
černá
Oranžová |
| Design |
Instalační kryt; 6 TE
Insta IP 20 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Lišta | TS 35 |
| Optický funkční displej | zelená = OK, červená = svodič je vadný – vyměňte ho |
| Provozní nadmořská výška | ≤ 2000 m |
| Stupeň krytí | IP20 v instalovaném stavu |
| Verze | Ochrana proti přepětí |
| Vhodné pro | Počítání instalace (bez svodového proudu) |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 2 |
| Dočasné přepětí (nadměrné napětí) - TOV | 442 V |
| Frekvenční rozsah, max. | 60 Hz |
| Frekvenční rozsah, min. | 50 Hz |
| Jmenovité napětí (AC) | 230 V |
| Kategorie požadavků podle normy IEC 61643-11 |
Typ I
Typ II Typ III |
| Koordinace energie (≤10 m) |
Typ I
Typ II Typ III |
| Max. trvalé napětí, Uc (AC) | 275 V |
| Následná schopnost potlačit proud Ifi | Z technických důvodů nedostupné. |
| Pojistka |
Není nutné
interně k dispozici |
| Počet pólů | 3 |
| Signalizační kontakt | Ne |
| Standardy |
IEC 61643-11
EN 61643-11 |
| Stupeň krytí Up při IN (L/N-PE) | ≤ 2,1 kV |
| Síť o nízkém napětí | TN-C |
| Síťové napětí | 230 V / 400 V |
| Testovací zkušební proud Iimp(10/350 µs) (L-PE) | 25 kA |
| Typ napětí | AC |
| Třída požadavků podle normy EN 61643-11 |
T1
T2 T3 |
| Vhodné pro | Počítání instalace (bez svodového proudu) |
| Vybíjecí proud Imax. (8/20 µs) vodič-PE | 65 kA |
| Vybíjecí proud In (8/20 µs) vodič-PE | 25 kA |
| Zatížitelnost zkratovým proudem ISCCR | 100 kA |
| Čas odezvy | <100 ns |
| Délka odizolování | 18 mm |
| Metoda připojení vodiče | Šroubové připojení |
| Délka odizolování, jmenovité připojení | 18 mm |
| Utahovací moment, min. | 3 Nm |
| Utahovací moment, max. | 4,5 Nm |
| Rozsah sevření, jmenovité připojení | 16 mm² |
| Upínací rozsah, min. | 1,5 mm² |
| Upínací rozsah, max. | 35 mm² |
| Průřez vodiče, pevný, min. | 1,5 mm² |
| Průřez vodiče, pevný, max. | 35 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 25 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Průřez připojení vodičů, splétané, max. | 35 mm² |
| Typ napětí | AC |
| Počet pólů | 3 |
| Stupeň krytí | IP20 v instalovaném stavu |
| Barevný |
černá
Oranžová |
| Časový interval | 5 let |
| Informace o produktu | If F1 > 315A gG, then the integrated backup fuse always operates before F1 |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_256638) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_319403) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=3022890000) |
| Uživatelská dokumentace | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_256378) |
| Katalogy | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Schválení |  |
| ROHS | Shoda |
