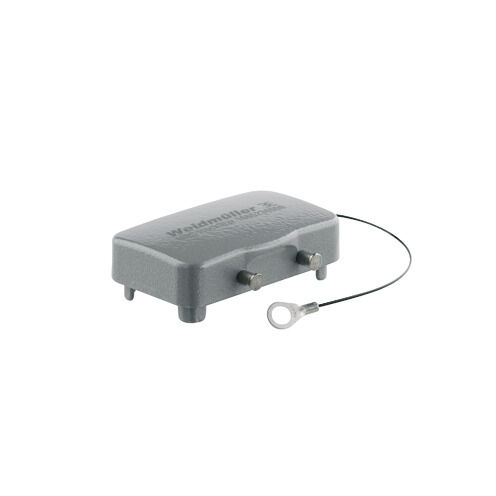

Versión | HDC - cajas, Grupo: 4, Tipo de protección: IP65 (enchufado), Tapa para partes inferiores de la capota, Enclavamiento lateral en la parte inferior, Estándar |
Código | 1665230000 |
Tipo | HDC 10B DODQ 4BO |
GTIN (EAN) | 4008190421939 |
Cantidad | 1 Pieza |

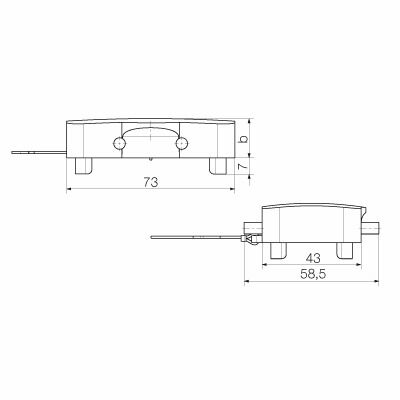

Profundidad | 73 mm |
Profundidad (pulgadas) | 2,874 inch |
Altura | 17 mm |
Altura (pulgadas) | 0,669 inch |
Anchura | 58,5 mm |
Anchura (pulgadas) | 2,303 inch |
Peso neto | 65 g |
Temperatura límite | -40 °C ... 125 °C |
Estado de cumplimiento de la directiva RoHS | Conforme con exención |
Exención RoHS (si procede/conocida) | 6bI |
REACH SVHC | Lead 7439-92-1 |
SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
Resistencia química |
|
Altura capota B | 17 mm |
Anchura capota C | 43 mm |
Entrada de cable | Para bases |
Longitud, caja | 73 mm |
Carcasas EMC | No |
Material capotas | Fundición inyectada de aluminio |
Material elemento de bloqueo | Acero inoxidable |
Superficie | Esmalte en polvo |
Tipo de protección | IP65 (enchufado) |
BG | 4 |
Color (RAL) | RAL 7035 |
Diseño | Estándar |
Entrada de cable | Para bases |
Grupo | 4 |
Indicado para ModuPlug® | Sí |
Parte superior/Parte inferior/Tapa | Tapa |
Tipo | Tapa |
Tipo de enclavamiento | Enclavamiento lateral |
Versión, cajas | Tapa para partes inferiores de la capota |
Versión, sistema de cierre | Enclavamiento lateral en la parte inferior |
Homologación/certificado/documento de conformidad | |
Datos de ingeniería | |
Eplan Data Portal | |
CADENAS eCATALOG | |
Notificación de cambio de producto | |
Documentación técnica | |
Catálogo | |
Folletos |
ETIM 6.0 | EC000437 |
ETIM 7.0 | EC000437 |
ETIM 8.0 | EC000437 |
ETIM 9.0 | EC000437 |
ECLASS 9.0 | 27-44-02-02 |
ECLASS 9.1 | 27-44-02-02 |
ECLASS 10.0 | 27-44-02-02 |
ECLASS 11.0 | 27-44-02-02 |
ECLASS 12.0 | 27-44-02-02 |
ECLASS 13.0 | 27-44-02-02 |
ECLASS 14.0 | 27-44-02-02 |
Homologaciones | ![]() |
ROHS | Conformidad |
UL File Number Search | |
Núm. de certificación (cURus) | E92202 |
-
