SAIE-M12SK-5-0.2VFM16-2.5
Illustrazione del prodotto
SAIE-M12SK-5-0.2VFM16-2.5

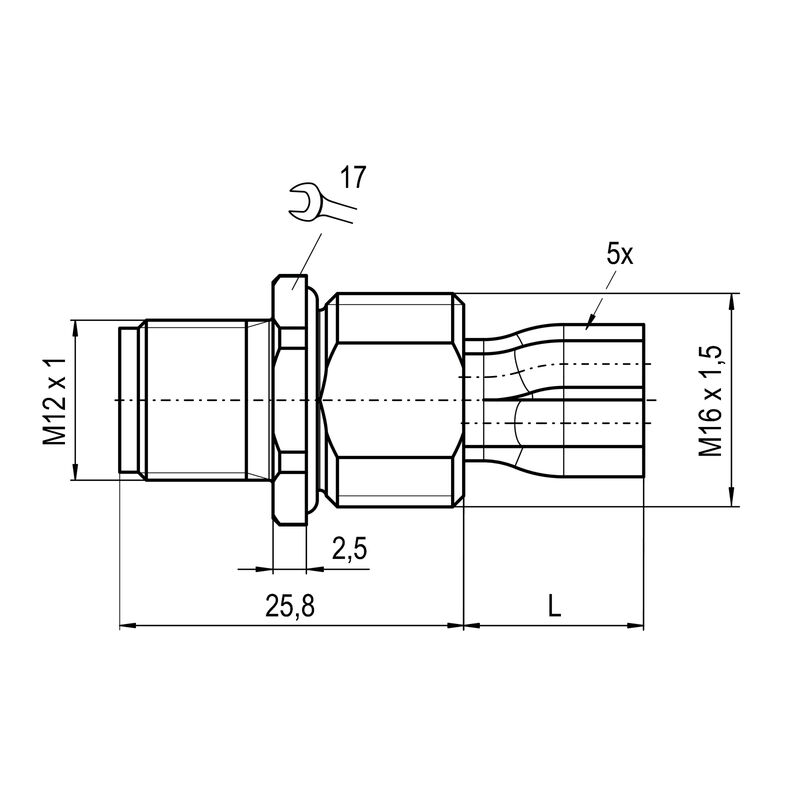

Disegno quotato
SAIE-M12SK-5-0.2VFM16-2.5
Disegno quotato
SAIE-M12SK-5-0.2VFM16-2.5
Schema dei poli
Plug
SAIE-M12SK-5-0.2VFM16-2.5
Schema elettrico
SAIE-M12SK-5-0.2VFM16-2.5
Disegno dettagliato

SAIE-M12SK-5-0.2VFM16-2.5

Spina incorporata, M12, Connettore femmina diritto, Filettatura di montaggio: M 16 x 1,5, Numero di poli: 5, Lunghezza trefolo/cavo: 0.2 m, Montaggio frontale

N. articolo 2968010000
Download foglio dati Supporto ingegneristico
Prodotti correlati 14
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici connettori ad innesto liberamente confezionabili Norme Dati generali Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E310075

Dati generali per l’ordinazione

Versione
Spina incorporata, M12, Connettore femmina diritto, Filettatura di montaggio: M 16 x 1,5, Numero di poli: 5, Lunghezza trefolo/cavo: 0.2 m, Montaggio frontale
N. d’ordine
2968010000
Tipo
SAIE-M12SK-5-0.2VFM16-2.5
GTIN (EAN)
4099986779419
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
40 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
65fec167-15ed-4338-ac12-b52daf2f7737

Dati tecnici del cavo

Codifica a colori
Nero
marrone
grigio
blu
Verde/giallo
Funzione PE
Sì
Lunghezza trefolo/cavo
0,2 m
Numero di poli
5 (4 + PE)
Sezione del conduttore
2,5 mm²

Dati tecnici connettori ad innesto liberamente confezionabili

Campo di temperatura custodia
-40 … +85 ° C
Cicli di inserimento
≥ 100
Codifica
K-coded
Corrente nominale
12 A
Grado di lordura
3
Grado di protezione
IP65
IP67
IP68
se avvitato
Materiale base della custodia
Pressofusione di zinco
Numero di poli
5
Resistenza d'isolamento
≥ 100 MΩ
Superficie dei contatti
dorata
Tensione nominale
630 V

Norme

Connettori a norma
IEC 61076-2-111

Dati generali

Apertura della chiave
17 mm
Campo della coppia di serraggio
2 Nm
Campo di temperatura custodia
-40 … +85 ° C
Cicli di inserimento
≥ 100
Coding
K-coded
Collegamento 1
M12
Collegamento 2
Flying wires
Coppia di montaggio
  • max.:
    2 Nm
Core cross-section
2,5 mm²
Corrente nominale
12 A
Filettatura di montaggio
M 16 x 1,5
Grado di lordura
3
Grado di protezione
IP65
IP67
IP68
se avvitato
Kontaktyta
dorata
Lunghezza trefolo/cavo
0,2 m
Materiale base della custodia
Pressofusione di zinco
Number of poles
5
Resistenza d'isolamento
≥ 100 MΩ
Tensione nominale
630 V
Tipo di montaggio
Montaggio frontale
Åtdragningsmoment
1 Nm
Соединительная резьба
M12

Classificazioni

ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
