UR20-8DI-P-2W

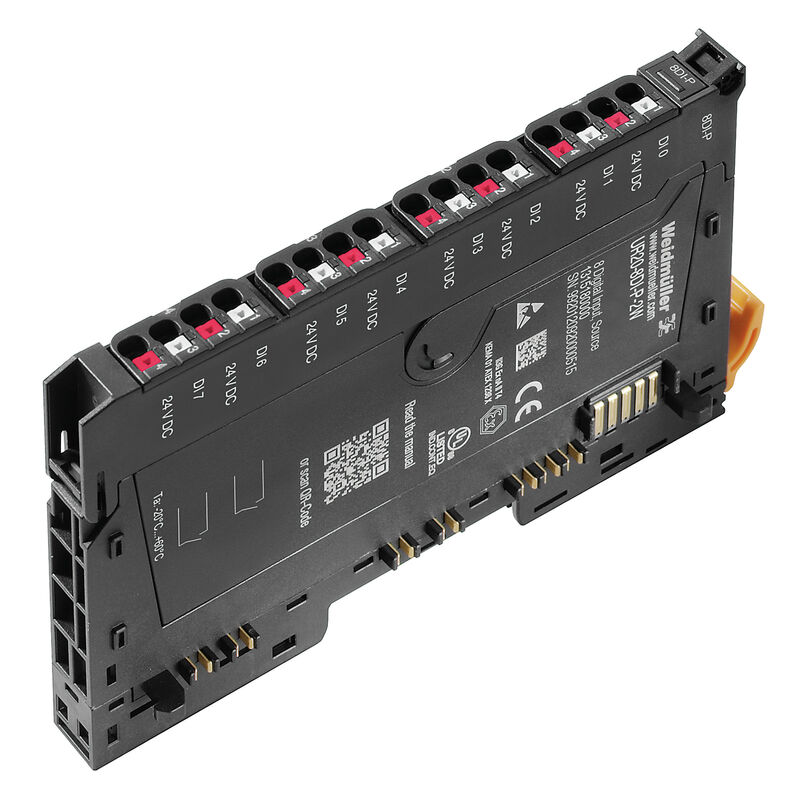

Изображение изделия
UR20-8DI-P-2W

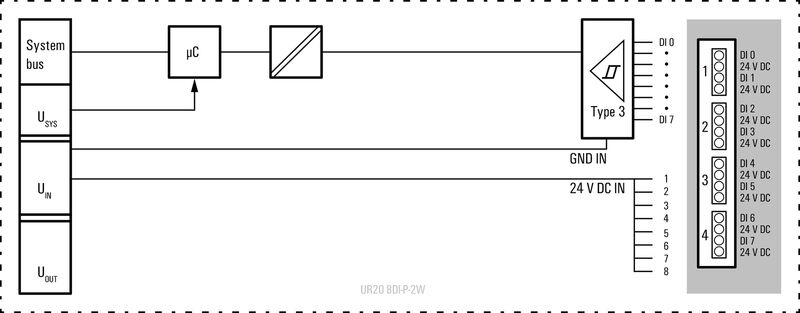

Block diagram
UR20-8DI-P-2W

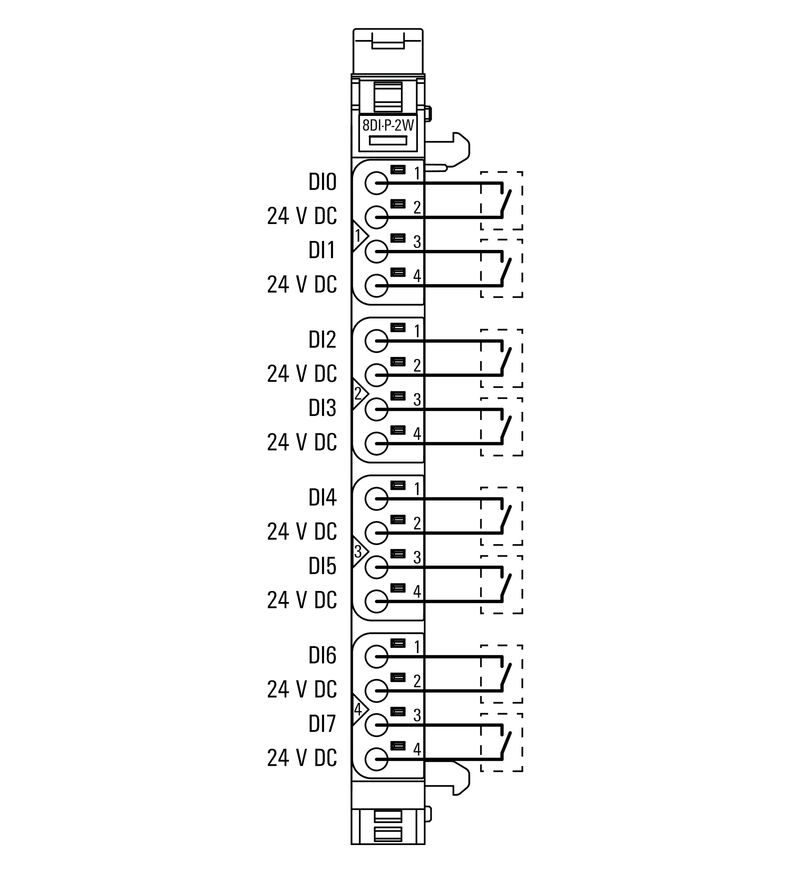

Connection diagram
UR20-8DI-P-2W

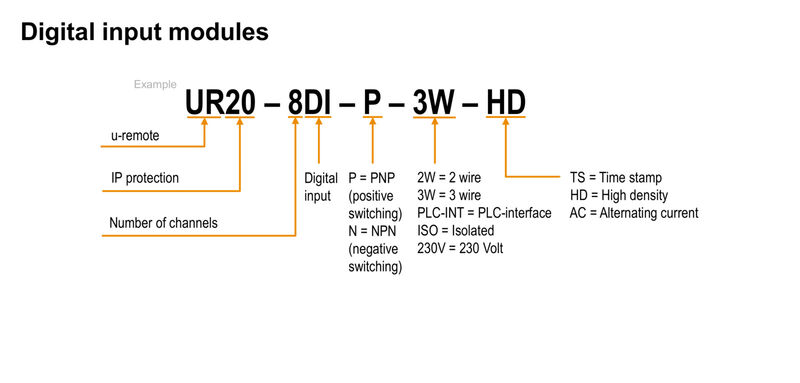

Объяснение сокращений

UR20-8DI-P-2W

Вынесенный модуль ввода-вывода, IP20, Цифровые сигналы, Вход, 8-канальный, 2-проводная технология соединения

№ продукта 1315180000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 12 Запасные части 3 Конструктивные элементы 3 Отдельная деталь 2 Связанные продукты 15
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Digitale Eingänge Dane przyłącza Dati generali Электропитание System data Классификации

Сертификаты

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197
Zertifikat-Nr. (cULusEX)
E223527

Основные данные для заказа

Ausfuehrung
Вынесенный модуль ввода-вывода, IP20, Цифровые сигналы, Вход, 8-канальный, 2-проводная технология соединения
Best.-Nr.
1315180000
Art
UR20-8DI-P-2W
GTIN (EAN)
4050118118155
VPE
1 Штука

Размеры и массы

Tiefe
76 mm
Глубина (дюймов)
2,992 inch
Höhe
120 mm
Высота (в дюймах)
4,724 inch
Breite
11,5 mm
Ширина (в дюймах)
0,453 inch
Befestigungsmaß Höhe
128 mm
Масса нетто
85 g

Температуры

Lagertemperatur
-40 °C ... +85 °C
Betriebstemperatur
-20 °C...60 °C

Экологическое соответствие изделия

RoHS-Konformitätsstatus
Соответствует с исключением
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Углеродный след продукта
  • Производственный цикл:
    8,684 kg CO2 eq.

Digitale Eingänge

Individual channel diagnosis
No
Sensor-Anschluss
Conducteur double
Vstupní napětí, nízké
< 5 V
Входной фильтр
возможность конфигурирования
Диагностика модуля
Да
Защита от переполюсовки
Да
Макс входящее напряжение
> 11 В
Питание датчика
Да
Тип
Типы 1 и 3, EN 61131-2
Цифровые входы
8

Dane przyłącza

Вид соединения
PUSH IN
Сечение подключаемого провода, гибкого, макс. (AWG)
AWG 16
Сечение подключаемого провода, гибкого, мин. (AWG)
AWG 26
Сечение подключаемого провода, одножильного, макс. (AWG)
AWG 16
Сечение подключаемого провода, одножильного, мин.
0,14 mm²
Сечение подключаемого провода, одножильного, мин. (AWG)
AWG 26
Сечение подключаемого проводника, однопроволочного, макс.
1,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²

Dati generali

Вибростойкость
5 Hz ≤ f ≤ 8.4 Hz: 3.5-mm amplitude as per IEC 60068-2-6
8.4 Hz ≤ f ≤ 150 Hz: 1 g acceleration as per IEC 60068-2-6
Влажность воздуха (процесс)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (транспортировка)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (хранение)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Давление воздуха (процесс)
≥ 795 гПа (высота ≤ 2000 м) в соответствии с DIN EN 61131-2
Давление воздуха (транспортировка)
От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2
Давление воздуха (хранение)
От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2
Испытательное напряжение
500 V
Категория перенапряжения
II
Класс пожаростойкости UL 94
V-0
Степень загрязнения
2
Ударная нагрузка
15 g более 11 мс, половина синусоидальной волны, в соответствии с IEC 60068-2-27
Укомплектованная монтажная рейка
TS 35

Электропитание

Защита от переполюсовки
Да
Напряжение питания
24 V DC +20 %/ -15 %
от системной шины
Потребляемый ток от IВХ. (соответствующий сегмент электропитания)
30 mA
Потребляемый ток от Iсист., тип.
8 мА

System data

Вид модуля
Moduł wejściowy cyfrowy
Возможное соединение
2 провода
1 провод
Гальваническая развязка
500 В пост. тока между контурами тока
Данные диагностики
1 Bit
Данные процесса
1 Byte
Интерфейс
Системная шина U-remote
Протокол полевой шины
PROFINET IRT
PROFINET RT
CC-Link IE TSN
IEC 61162-450
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Скорость передачи системной шины, макс.
48 MBit/s
Соединение
PUSH IN

Классификации

ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04
