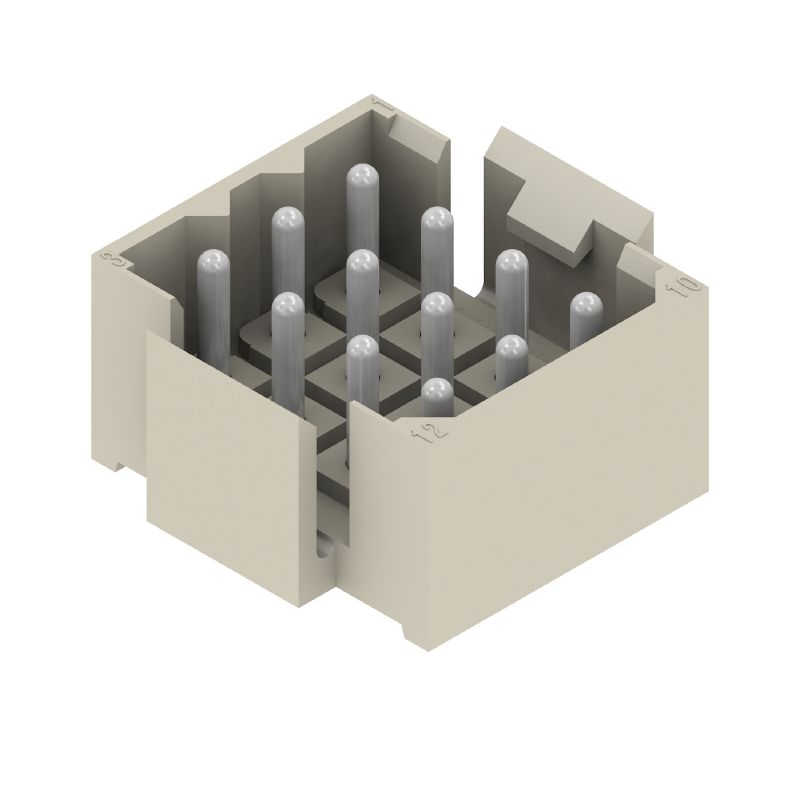

Obrázek výrobku
RSV1,6 LS12 GR 3,2 SN

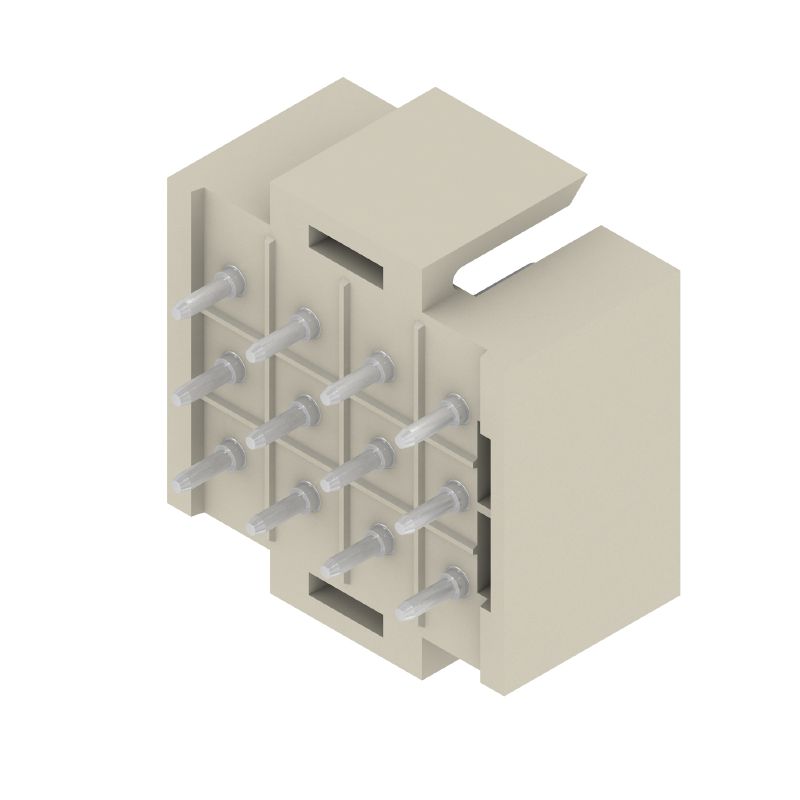

Obrázek výrobku
RSV1,6 LS12 GR 3,2 SN
Dimensional drawing
RSV1,6 LS12 GR 3,2 SN
Graph
RSV1,6 LS12 GR 3,2 SN
Graph

RSV1,6 LS12 GR 3,2 SN

Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.00 mm, Počet pólů: 12, 180°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oblázkově šedá, Box

Référence produit 1443500000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Autres produits de la même gamme 6
Osvědčení Všeobecné objednací údaje Mått och vikter Shoda produktu s prostředím Parametry systému Údaje o materiálu Rated data acc. to IEC Rated data acc. to CSA Jmenovité údaje podle UL 1059 Упаковка Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E92202

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.00 mm, Počet pólů: 12, 180°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oblázkově šedá, Box
Číslo objednávky
1443500000
Typ
RSV1,6 LS12 GR 3,2 SN
GTIN (EAN)
4008190017415
Množství
25 ks
Údaje výrobku
IEC: 500 V / 14 A
UL: 300 V / 10 A
Balení
Box

Mått och vikter

Hloubka
22,6 mm
Hloubka (v palcích)
0,89 inch
Výška
11,8 mm
Výška (v palcích)
0,465 inch
Nejvyšší nebo nejnižší verze
11,8 mm
Šířka
23,8 mm
Šířka (v palcích)
0,937 inch
Čistá hmotnost
5,8 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0.069 kg CO2 eq.

Parametry systému

Skupina produktů
OMNIMATE Signal - řada RSV
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
Výstupní tvarovka
180°
Počet pólů
12
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Rozměry pájecích pinů
d = 0,97 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
15 mm
L1 v palcích
0,591 "
Počet řad
3
Množství řady kolíků
3
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené
Může být kódováno
Ano
Zásuvná síla / pól, max.
9 N
Tažná síla / pól, max.
18 N

Údaje o materiálu

Izolační materiál
PA 66/6
Barevný
Oblázkově šedá
Barevný graf (podobné)
RAL 7032
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
14 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
12 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
8,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
500 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
53975-13
Jmenovité napětí (aplikační skupina C / CSA)
300 V
Jmenovitý proud (aplikační skupina C / CSA)
13 A
Odkaz na hodnoty pro schválení
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E92202
Odkaz na hodnoty pro schválení
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Упаковка

Balení
Ящик
Délka VPE
170 mm
Šířka VPE
97 mm
Výška VPE
43 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Odstupy mezi řadami: viz rozvržení otvorů
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
