RSV1,6 LS6 GR 3,2 AU

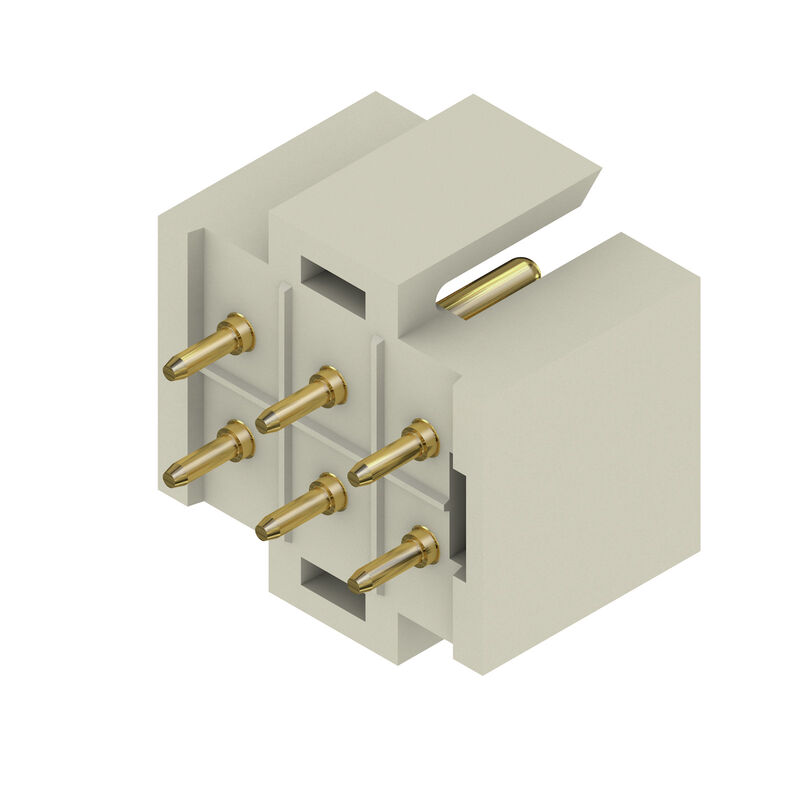

Illustration du produit
RSV1,6 LS6 GR 3,2 AU

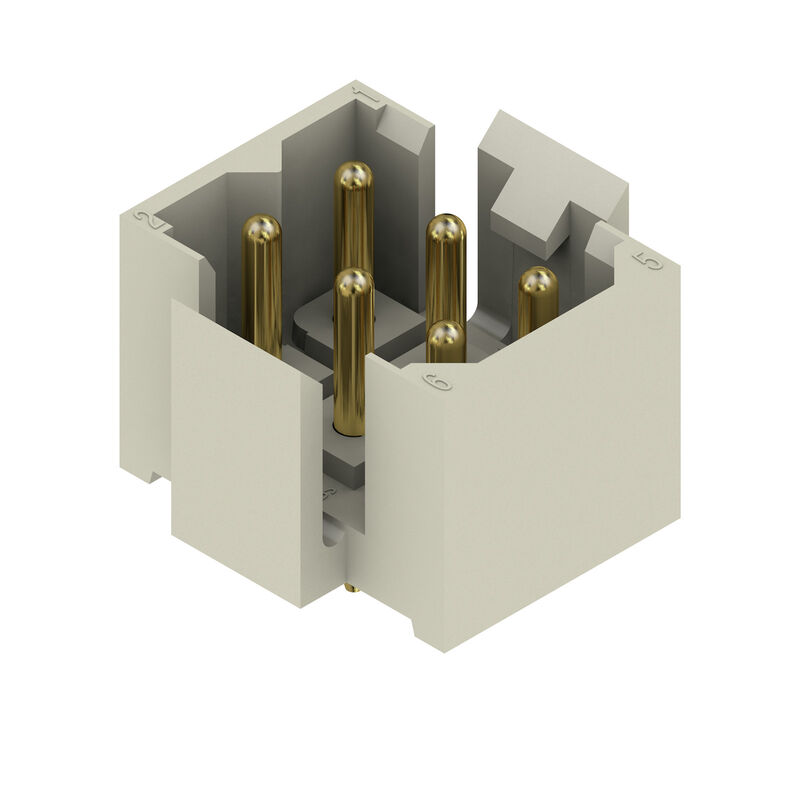

Illustration du produit
RSV1,6 LS6 GR 3,2 AU
Dimensional drawing
RSV1,6 LS6 GR 3,2 AU
Graph
RSV1,6 LS6 GR 3,2 AU
Graph

RSV1,6 LS6 GR 3,2 AU

Kretskortsstickanslutning, Stiftlist, stängd på sidan, THT lödanslutning, 5.00 mm, Antal poler: 6, 180°, Lödstiftlängd (l): 3.2 mm, Au (guld), kiselgrå, Box

Référence produit 1441400000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Autres produits de la même gamme 7
Сертификаты Allmänna beställningsdata Размеры и массы Miljööverenstämmelse för produkt Системные характеристики Данные о материалах Dane znamionowe wg IEC Номинальные характеристики по CSA Dane znamionowe wg UL 1059 Упаковка Important note Classifications

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E92202

Allmänna beställningsdata

Wersja
Kretskortsstickanslutning, Stiftlist, stängd på sidan, THT lödanslutning, 5.00 mm, Antal poler: 6, 180°, Lödstiftlängd (l): 3.2 mm, Au (guld), kiselgrå, Box
Nr zam.
1441400000
Typ
RSV1,6 LS6 GR 3,2 AU
GTIN (EAN)
4008190177942
Ilość
50 Pièce
Indices de produit
IEC: 500 V / 14 A
UL: 300 V / 10 A
Emballage
Boîte

Размеры и массы

Depth
17,6 mm
Głębokość (cale)
0,693 inch
Wysokość
11,8 mm
Height (inches)
0,465 inch
Hauteur version la plus basse
11,8 mm
Szerokość
18,8 mm
Largeur (pouces)
0,74 inch
Masa netto
3,22 g

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel med undantag
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062
Ślad węglowy produktu
  • Du berceau à la porte:
    0.059 kg CO2 eq.

Системные характеристики

Product family
OMNIMATE Signal — серия RSV
Type of connection
Board connection
Mounting onto the PCB
Raccordement soudé THT
Pitch in mm (P)
5 mm
Raster w calach (P)
0,197 "
kąt odejścia
180°
Number of poles
6
Nombre de picots par pôle
1
Solder pin length (l)
3,2 mm
Wymiary kołka lutowniczego
d = 0,97 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
10 mm
L1 en pouce
0,394 "
Nombre de séries
2
Nombre de pôles
3
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché
Codable
Oui
Cycles d'enfichage
≥ 200
Force d'enfichage/pôle, max.
5,5 N
Force d'extraction/pôle, max.
5,5 N

Данные о материалах

Materiał izolacyjny
PA 66/6
Barwny
kiselgrå
Tabela kolorów (podobny)
RAL 7032
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Materiał styków
Alliage de cuivre
Powierzchnia styku
Au (Or)
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
14 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
10 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
12 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
8,5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
500 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s mit 120 A

Номинальные характеристики по CSA

Institute (CSA)
CSA
Certificate No. (CSA)
53975-13
Rated voltage (Use group C / CSA)
300 V
Rated current (Use group C / CSA)
13 A
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Dane znamionowe wg UL 1059

Institute (UR)
UR
Certificate No. (UR)
E92202
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Упаковка

Packaging
Ящик
VPE length
169 mm
VPE width
94 mm
VPE height
43 mm

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Espacement entre les rangées : voir implantation des trous
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
