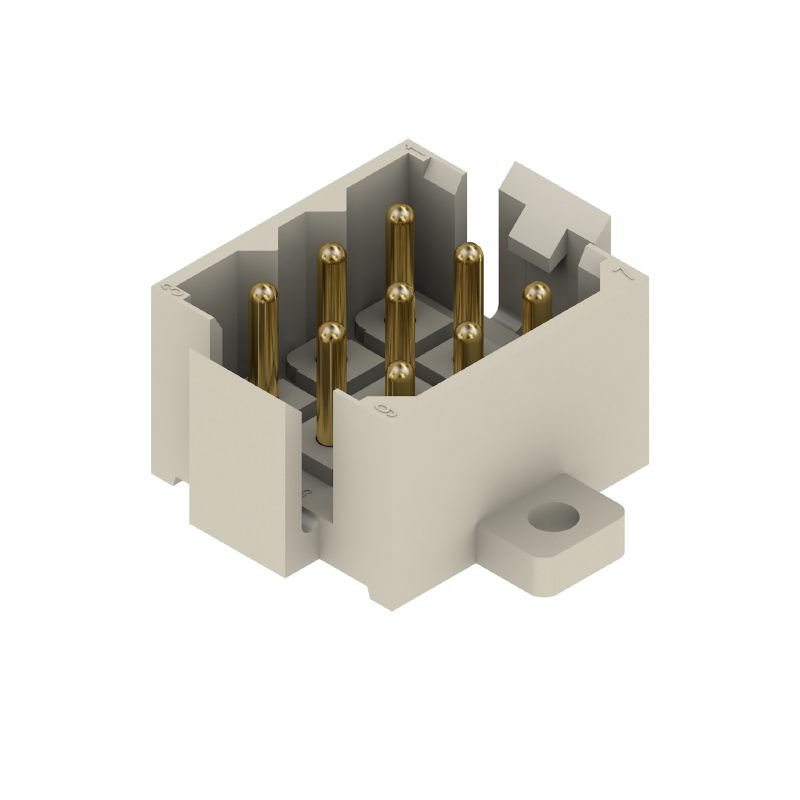

PCB plug-in connector, male header, Flange, THT solder connection, 5.00 mm, Number of poles: 9, 180°, Solder pin length (l): 3.2 mm, Au (Gold), Pebble grey, Box

Art.-Nr. 1442800000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 7
Zulassungen General ordering data Dimensions and weights Umweltanforderungen System specifications Material data Märkdata enligt IEC Rated data acc. to CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E92202

General ordering data

Версия
PCB plug-in connector, male header, Flange, THT solder connection, 5.00 mm, Number of poles: 9, 180°, Solder pin length (l): 3.2 mm, Au (Gold), Pebble grey, Box
Заказ №
1442800000
Тип
RSV1,6 LSF9 GR 3,2 AU
GTIN (EAN)
4008190083595
Кол.
50 Stück
Produkt-Kennzahlen
IEC: 500 V / 14 A
UL: 300 V / 10 A
Verpackung
Box

Dimensions and weights

Глубина
17,6 mm
Глубина (дюймов)
0,693 inch
Высота
11,8 mm
Höhe (inch)
0,465 inch
Höhe niedrigstbauend
11,8 mm
Ширина
23,8 mm
Breite (inch)
0,937 inch
Масса нетто
4,44 g

Umweltanforderungen

Состояние соответствия RoHS
Konform mit Ausnahme
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062
Углеродный след продукта
  • Von der Wiege bis zum Werkstor:
    0.064 kg CO2 eq.

System specifications

Серия изделия
OMNIMATE Signal - Serie RSV
Вид соединения
Platinenanschluss
Монтаж на печатной плате
THT-Lötanschluss
Шаг в мм (P)
5 mm
Delning i tum (P)
0,197 "
Anslutningsvinkel
180°
Количество полюсов
9
Anzahl Lötstifte pro Pol
1
Длина штифта для припайки (l)
3,2 mm
Dimensioner för lödstift
d = 0,97 mm
Diameter bestyckningshål (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
10 mm
L1 in Zoll
0,394 "
Anzahl Reihen
3
Polreihenzahl
3
Berührungsschutz nach DIN VDE 57 106
fingersicher gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt
Kodierbar
Ja
Steckzyklen
≥ 200
Steckkraft/Pol, max.
5,5 N
Ziehkraft/Pol, max.
5,5 N

Material data

Изоляционный материал
PA 66/6
Цветовой код
kieselgrau
Таблица цветов (аналогич.)
RAL 7032
Группа изоляционного материала
I
Сравнительный показатель пробоя (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Материал контакта
Kupferlegierung
Поверхность контакта
Au (Gold)
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
14 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
10 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
12 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
8,5 A
Märkspänning för stötspänning (föroreningsgrad II/2)
500 V
Märkspänning för stötspänning (föroreningsgrad III/2)
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Märkstötspänning för stötspänningsklass (föroreningsgrad III/2)
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 120 A

Rated data acc. to CSA

Институт (CSA)
CSA
Сертификат № (CSA)
53975-13
Номинальное напряжение (группа использования C/CSA)
300 V
Номинальный ток (группа использования C/CSA)
13 A
Ссылка на утвержденные значения
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Институт (UR)
UR
Сертификат № (UR)
E92202
Ссылка на утвержденные значения
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Упаковка
Box
Длина VPE
180 mm
VPE с
109 mm
Высота VPE
47 mm

Wichtiger Hinweis

Соответствие IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Примечания
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Reihenabstand siehe Lochbilder
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
