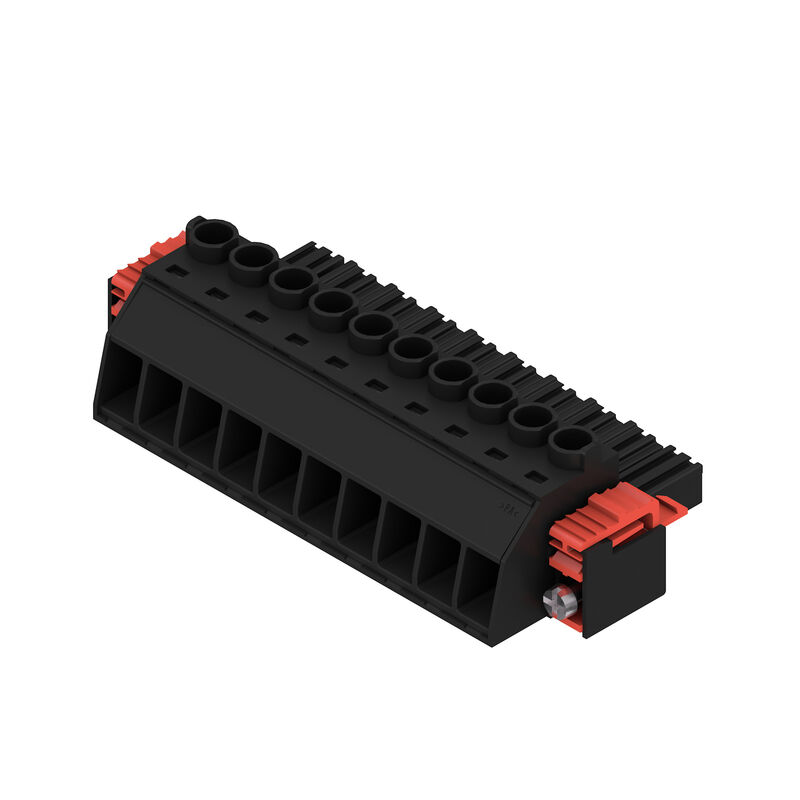

BVZ 7.62HP/10/180SF SN BK BX
제품 이미지

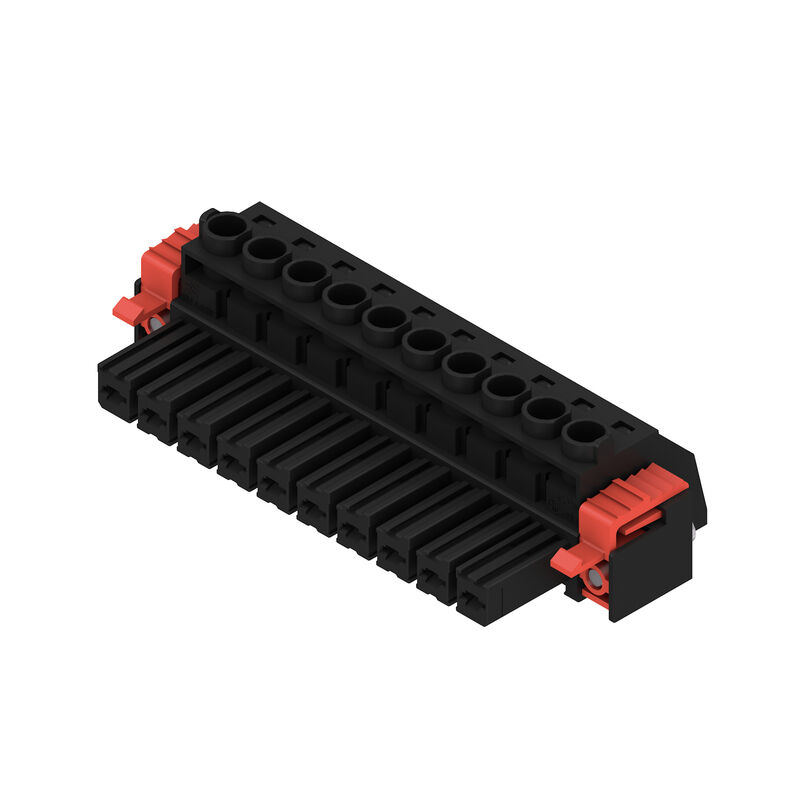

BVZ 7.62HP/10/180SF SN BK BX
제품 이미지
BVZ 7.62HP/10/180SF SN BK BX
Dimensional drawing
BVZ 7.62HP/10/180SF SN BK BX
Graph
BVZ 7.62HP/10/180SF SN BK BX
Graph

BVZ 7.62HP/10/180SF SN BK BX

Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 10, 180°, Collegamento a vite, Campo di sezioni, max. : 10 mm², Box

항목 번호 1930240000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 4 상대품 3 관련 제품 10
Approvals Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametry systemu Material data Przewody pasujące do złącza Névleges adatok IEC szerint Dane znamionowe wg CSA UL 1059에 따른 정격 데이터 Opakowanie 유형 테스트 Important note 분류

Approvals

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Dati generali per l’ordinazione

버전
Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 10, 180°, Collegamento a vite, Campo di sezioni, max. : 10 mm², Box
주문 번호
1930240000
유형
BVZ 7.62HP/10/180SF SN BK BX
GTIN(EAN)
4032248580118
VPE
50 items
제품 데이터
IEC: 1000 V / 57 A / 0.2 - 10 mm²
UL: 600 V / 40.5 A / AWG 24 - AWG 8
패키징
박스

Dimensioni e pesi

깊이
42.1 mm
Tiefe (inch)
1.657 inch
높이
23.1 mm
높이 (인치)
0.909 inch
너비
91.44 mm
폭 (인치)
3.6 inch
Nettogewicht
55.484 g

Conformità ambientale del prodotto

RoHS 준수 상태
Conforme senza esenzione
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Parametry systemu

제품군
OMNIMATE Power - seria BV/SV 7.62HP
결선 유형
Field connection
와이어 결선 방식
클램프 요크 결선
피치(mm)(P)
7.62 mm
피치(인치)(P)
0.3 "
도체 아웃렛 방향
180°
극 수
10
L1(mm)
68.58 mm
L1(인치)
2.7 "
행 수
1
핀 시리즈 수량
1
정격 단면적
6 mm²
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호
IP 20
보호 등급
IP20
볼륨 저항
4.50 mΩ
코딩 가능
예
Abisolierlänge
12 mm
Anzugsdrehmoment Schraubflansch, min.
0.2 Nm
Anzugsdrehmoment Schraubflansch, max.
0.3 Nm
조임 토크, 최소
0.5 Nm
조임 토크, 최대
0.6 Nm
클램프 스크류
M 3
스크류드라이버 블레이드
0.6 x 3.5
플러그 주기
25
플러깅 힘/폴, 최대
16.5 N
당기는 힘 / 폴, 최대
11 N

Material data

절연재
PA GF
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≥ 500
UL 94 가연성 등급
V-0
접점 기본 재질
구리 합금
접점 재질
구리 합금
Kontaktoberfläche
주석 도금
Schichtaufbau - Steckkontakt
6...8 µm Sn 광택
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
125 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

Przewody pasujące do złącza

클램프 범위, 최소
0.2 mm²
10 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
결선 단면규격 AWG, 최대
AWG 8
eindrähtig, min. H05(07) V-U
0.2 mm²
eindrähtig, max. H05(07) V-U
6 mm²
feindrähtig, min. H05(07) V-K
0.2 mm²
feindrähtig, max. H05(07) V-K
10 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0.2 mm²
mit AEH mit Kragen DIN 46 228/4, max.
6 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0.5 mm²
페럴 포함, DIN 46228 pt 1, 최대
6 mm²
Lehrdorn nach EN 60999 a x b; ø
2.8 mm x 2.0 mm; 2.4 mm
Klemmbare Leiter
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      1076980000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        15 mm
    • 권장 와이어 종단 페룰:
      9025930000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        15 mm
    • 권장 와이어 종단 페룰:
      9019140000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9004060000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      9025910000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      2.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      9019170000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0186100000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      4 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0244100000
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      9019200000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      6 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      0533500000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0191900000
Hinweistext
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
57 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
54 A
정격 전류, 극 수(Tu=40°C)
51 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
41 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1,000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
1,000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
800 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6,000 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
8 kV
Kurzzeitstromfestigkeit
3 x 1s, 420 A
Kriechstrecke, min.
13.8 mm
Luftstrecke, min.
10.2 mm

Dane znamionowe wg CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1534443
정격 전압(사용 그룹 B / CSA)
600 V
정격 전압(사용 그룹 C / CSA)
600 V
정격 전압(사용 그룹 D / CSA)
600 V
정격 전류(사용 그룹 B / CSA)
40.5 A
정격 전류(사용 그룹 C / CSA)
40.5 A
정격 전류(사용 그룹 D / CSA)
5 A
와이어 단면적, AWG, 최소
AWG 24
와이어 단면적, AWG, 최대
AWG 8
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
600 V
정격 전압(사용 그룹 C / UL 1059)
600 V
정격 전압(사용 그룹 D / UL 1059)
600 V
정격 전압(사용 그룹 F / UL 1059)
1,000 V
정격 전류(사용 그룹 B / UL 1059)
40.5 A
정격 전류(사용 그룹 C / UL 1059)
40.5 A
정격 전류(사용 그룹 D / UL 1059)
5 A
정격 전류(사용 그룹 F / UL 1059)
40.5 A
와이어 단면적, AWG, 최소
AWG 24
와이어 단면적, AWG, 최대
AWG 8
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

Opakowanie

패키징
skrzynia
VPE 길이
349 mm
VPE 폭
135 mm
VPE 높이
140 mm

유형 테스트

테스트: 표시 내구성
  • 표준:
    DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
테스트: 접속 오류(비호환성)
  • 표준:
    DIN EN 61984 섹션 6.3 및 6.9.1 / 09.02, DIN IEC 512 파트 7 섹션 5 / 05.94
  • 테스트:
    180° 회전, 코딩 요소 포함
  • 평가:
    통과
  • 테스트:
    180 회전, 코딩 요소 불포함
  • 평가:
    통과
테스트: 클램프 사용 가능한 단면
  • 표준:
    DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.02
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 6 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 6 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 10/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 10/19
  • 평가:
    통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    1.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 6 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 6 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 10/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 10/19
  • 평가:
    통과
풀아웃 테스트
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 24/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    ≥80 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 6 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 6 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 10/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 10/19
  • 평가:
    통과

Important note

IPC 준수
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
참고 사항
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
