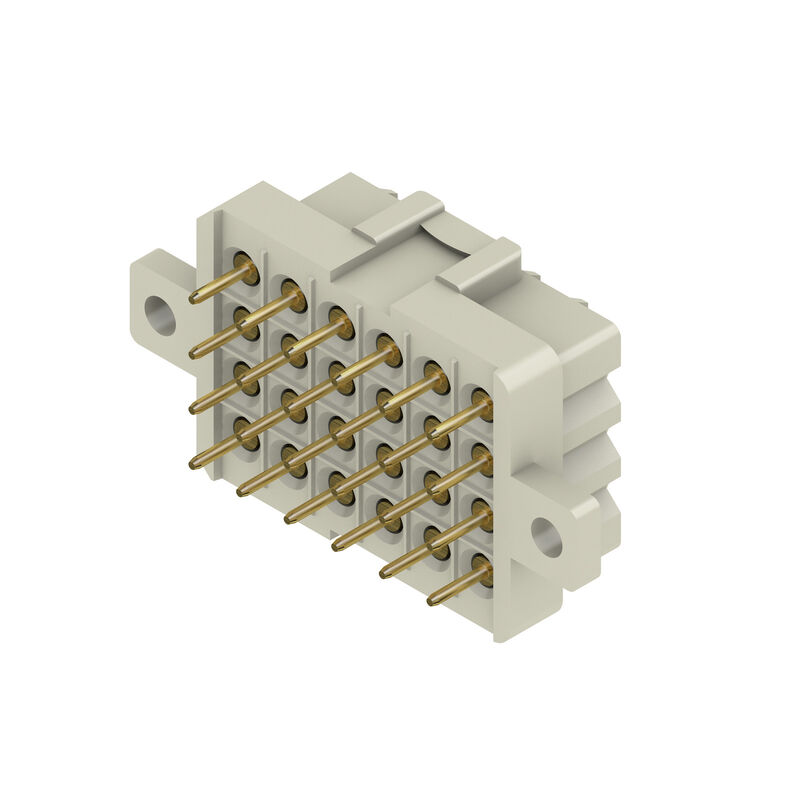

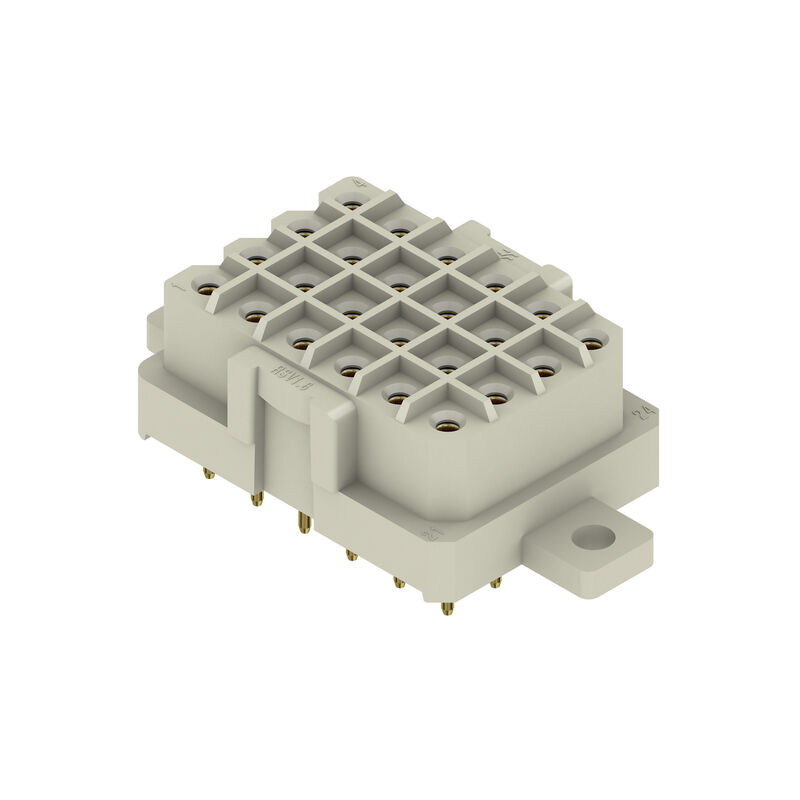

PCB plug-in connector, female header, Flange, THT solder connection, 5.00 mm, Number of poles: 24, 180°, Solder pin length (l): 4.5 mm, Gold-plated, Pebble grey, Box

Référence produit 1418600000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Autres produits de la même gamme 7
Approvals General ordering data Méretek és tömegek Environmental Product Compliance Rendszerspecifikációk 자재 데이터 Datos nominales conformes a IEC Dati di dimensionamento secondo CSA Données nominales selon UL 1059 Csomagolás Ważna informacja Classifications

Approvals

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E92202

General ordering data

Version
PCB plug-in connector, female header, Flange, THT solder connection, 5.00 mm, Number of poles: 24, 180°, Solder pin length (l): 4.5 mm, Gold-plated, Pebble grey, Box
Order No.
1418600000
Type
RSV1,6 LBF24 GR 4,5 AU
GTIN (EAN)
4008190152048
Qty.
20 Pièce
Indices de produit
IEC: 500 V / 14 A
UL: 300 V / 10 A
Emballage
Boîte

Méretek és tömegek

Depth
32,6 mm
Depth (inches)
1,283 inch
Height
14,3 mm
Height (inches)
0,563 inch
Hauteur version la plus basse
14,3 mm
Width
28,8 mm
Largeur (pouces)
1,134 inch
Net weight
17,65 g

Environmental Product Compliance

RoHS Compliance Status
Compliant with exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062

Rendszerspecifikációk

Famille de produits
OMNIMATE Signal - Serie RSV
Type de raccordement
Przyłącze dla obwodu drukowanego
Montage sur le circuit imprimé
Raccordement soudé THT
Pas en mm (P)
5 mm
Pitch in inches (P)
0,197 "
Outgoing elbow
180°
Number of poles
24
Nombre de picots par pôle
1
Solder pin length (l)
4,5 mm
Solder pin dimensions
d = 0,97 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
25 mm
L1 en pouce
0,984 "
Nombre de séries
4
Nombre de pôles
4
Protection au toucher selon DIN VDE 57 106
protection doigt
Protection au toucher selon DIN VDE 0470
IP 20
Codable
Oui
Force d'enfichage/pôle, max.
9 N
Force d'extraction/pôle, max.
18 N

자재 데이터

Insulating material
PA 66/6
Colour
Pebble grey
Colour chart (similar)
RAL 7032
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Contact material
Alliage de cuivre
Contact surface
doré
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
14 A
Rated current, max. number of poles (Tu=20°C)
10 A
Rated current, min. number of poles (Tu=40°C)
12 A
Rated current, max. number of poles (Tu=40°C)
8,5 A
Rated voltage for surge voltage class / pollution degree II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

Dati di dimensionamento secondo CSA

Institut (CSA)
CSA
Certificate No. (CSA)
53975-13
Jmenovité napětí (aplikační skupina C / CSA)
300 V
Rated current (Use group C / CSA)
13 A
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (UR)
UR
Certificat Nº (UR)
E92202
Rated voltage (Use group C / UL 1059)
300 V
Rated current (Use group C / UL 1059)
10 A
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Csomagolás

Emballage
Doboz
VPE length
169 mm
VPE width
95 mm
Hauteur VPE
46 mm

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Espacement entre les rangées : voir implantation des trous
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
