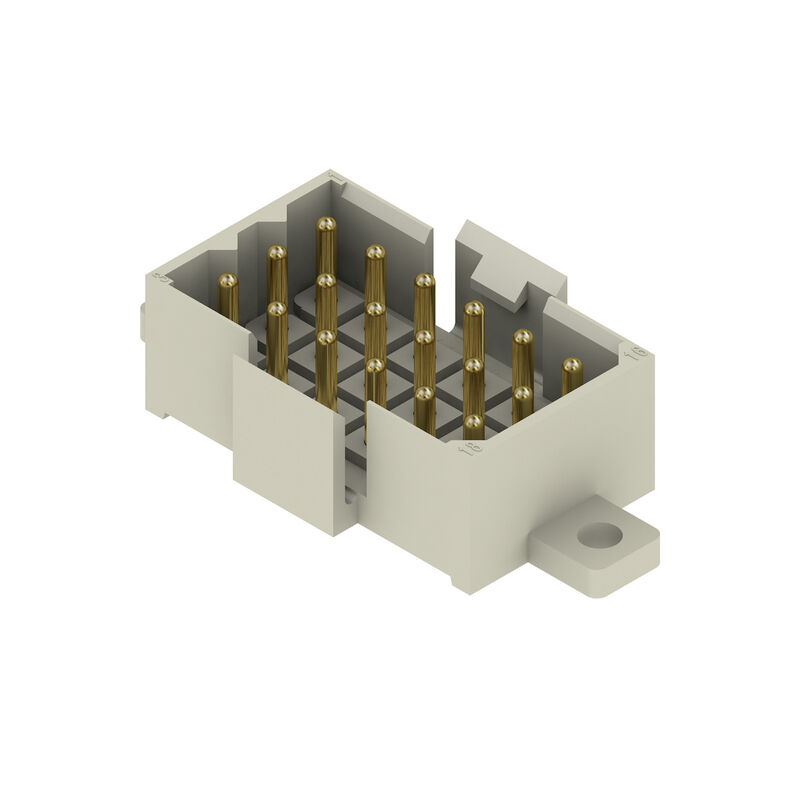

RSV1,6 LSF18 GR 3,2 AU
Obrázek výrobku
Podobné ilustraci

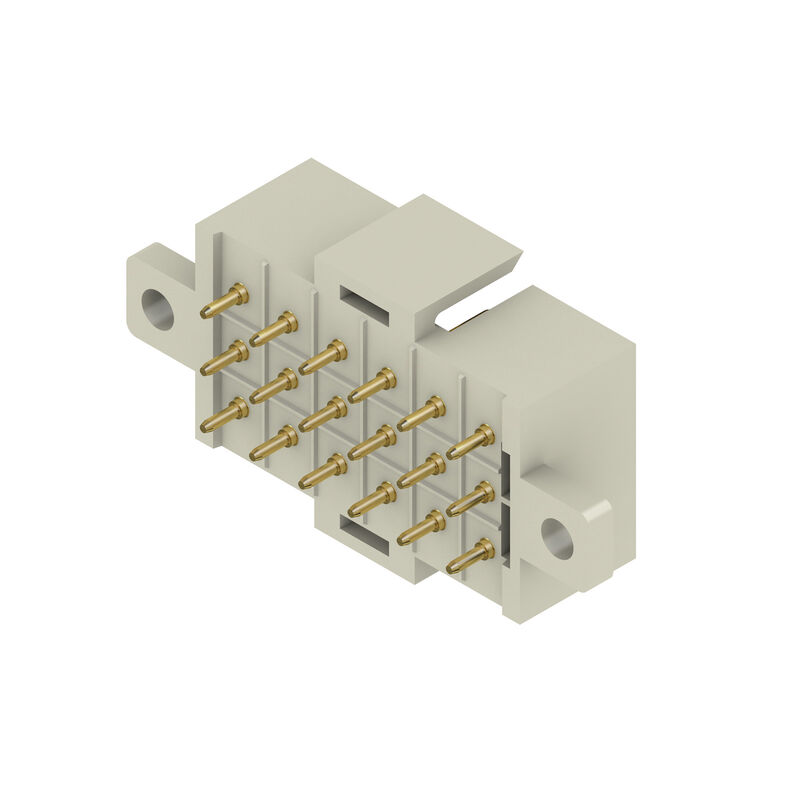

RSV1,6 LSF18 GR 3,2 AU
Obrázek výrobku

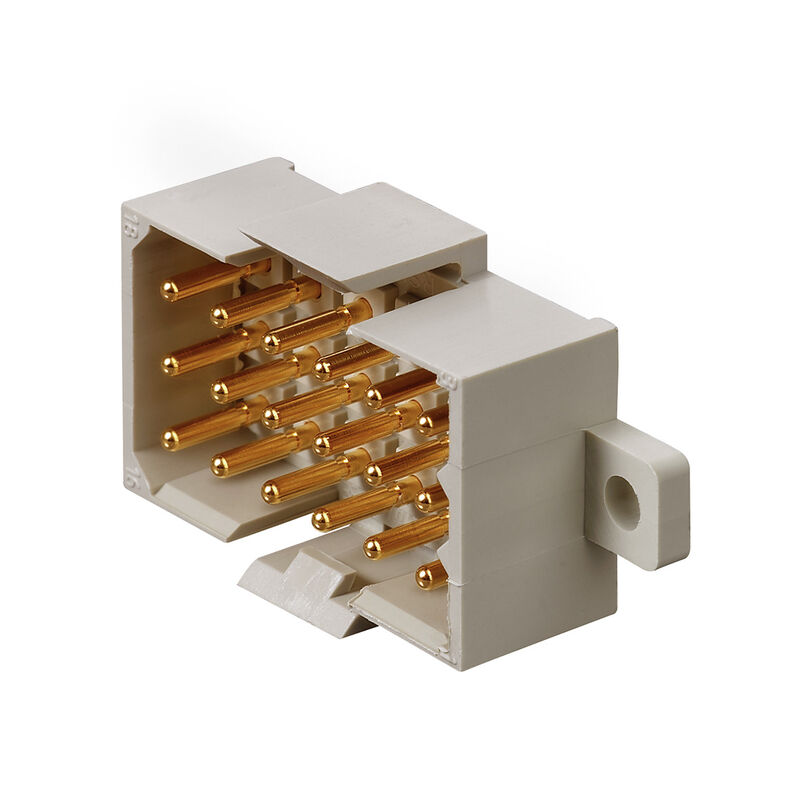

RSV1,6 LSF18 GR 3,2 AU
Obrázek výrobku
RSV1,6 LSF18 GR 3,2 AU
Dimensional drawing
RSV1,6 LSF18 GR 3,2 AU
Graph
RSV1,6 LSF18 GR 3,2 AU
Graph

RSV1,6 LSF18 GR 3,2 AU

Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 5.00 mm, Número de polos: 18, 180°, Longitud del terminal de soldadura (l): 3.2 mm, Au (oro), gris guijarro, Caja

ID výrobku 1444800000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Příbuzné výrobky 7
Zulassungen Datos generales para pedido Abmessungen und Gewichte Conformidad medioambiental del producto Systemkennwerte Werkstoffdaten Jmenovité údaje podle IEC Nenndaten nach CSA Rated data acc. to UL 1059 Verpackungen Note importante Classifications

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E92202

Datos generales para pedido

Verze
Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 5.00 mm, Número de polos: 18, 180°, Longitud del terminal de soldadura (l): 3.2 mm, Au (oro), gris guijarro, Caja
Číslo objednávky
1444800000
Typ
RSV1,6 LSF18 GR 3,2 AU
GTIN (EAN)
4008190152642
Množství
25 ks
Údaje výrobku
IEC: 500 V / 14 A
UL: 300 V / 10 A
Balení
Box

Abmessungen und Gewichte

Hloubka
32,6 mm
Hloubka (v palcích)
1,283 inch
Výška
11,8 mm
Wysokość (cale)
0,465 inch
Высота, мин.
11,8 mm
Šířka
23,8 mm
Šířka (v palcích)
0,937 inch
Čistá hmotnost
7,462 g

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme con exención
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0.085 kg CO2 eq.

Systemkennwerte

Skupina produktů
OMNIMATE Signal - Serie RSV
Typ připojení
Collegamento al circuito stampato
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
Výstupní tvarovka
180°
Počet pólů
18
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Rozměry pájecích pinů
d = 0,97 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
25 mm
L1 v palcích
0,984 "
Počet řad
3
Množství řady kolíků
6
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené
Může být kódováno
Ano
Cykly zapojování
≥ 200
Zásuvná síla / pól, max.
5,5 N
Tažná síla / pól, max.
5,5 N

Werkstoffdaten

Izolační materiál
PA 66/6
Barevný
Pebble grey
Barevný graf (podobné)
RAL 7032
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina mědi
Povrch kontaktu
Au (zlato)
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
14 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
12 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
8,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
500 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 120 A

Nenndaten nach CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
53975-13
Jmenovité napětí (aplikační skupina C / CSA)
300 V
Jmenovitý proud (aplikační skupina C / CSA)
13 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Rated data acc. to UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E92202
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Verpackungen

Balení
Box
Délka VPE
178 mm
Šířka VPE
115 mm
Výška VPE
47 mm

Note importante

IPC shoda
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Poznámky
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Odstupy mezi řadami: viz rozvržení otvorů
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
